| 電圧: | 380ボルト | 原産地: | 中国(本土) | 銘柄: | bh | モデル番号: | VMC330L | 重量: | 700キログラム | 力(W): | 2.2kw | タイプ: | 縦 | 保証: | 1年 | 条件: | 新しい | 認証: | iso。ce | 次元(L*W*H): | 1200*1100*2000ミリメートル | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | コントローラ: | GSK218MまたはKND1000M2コントローラ | 工具交換装置: | 漏斗型工具チェンジャー( bt30、6ツール) | スピンドル&リニアガイドウェイ: | 台湾スピンドル。、台湾リニアガイドウェイ |
包装
| 包装: | 木製ケースに詰め |

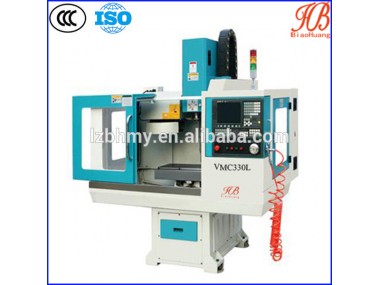

垂直cncフライス盤VMC330L
製品の説明
このマシンが使用できるすべての種類の適切な添付ファイル用真鍮、 アルミ、 プラスチックや木材材料切断。 マシンは完全に囲まれバッフル保護;で安全保護スイッチ、 で活動(安全)モード、 場合はドアまたはフラップでオープン状態、 を保護装置は、停止をスピンドル回転方向および軸送り。をマシンも使用できる代替デバイス、 統合で旋盤に柔軟な製造システム( fms)とコンピュータ統合製造体系( cim)。
主な特長
1。高強度樹脂砂鋳造
2. three軸ラインレールで台湾、シーメンス802 cシステム、bt30台湾8000 rpm高速 スピンドルユニット
3. separateハンドル、帽子タイプの6-10ナイフナイフライブラリ
4. pneumaticブローチシステム、すべて保護構造
5. adjustmentのシムとネジ
6. automatic間欠潤滑
仕様
no。 | アイテム | 仕様 | ||||
1 | テーブルサイズl (ミリメートル) ×w (ミリメートル) | 690 × 210 | ||||
2 | tスロット数量/幅/センター距離(ミリメートル) | 3-16-63 | ||||
3 | 最大負荷(キロ) | 100 | ||||
4 | xトラベル(ミリメートル) | 330 | ||||
5 | y旅行(ミリメートル) | 220 | ||||
6 | z旅行(ミリメートル) | 320 | ||||
7 | 主軸端にテーブル(ミリメートル) | 90-410 | ||||
8 | スピンドルセンターに列(ミリメートル) | 280 | ||||
9 | 主軸テーパ | bt30 | ||||
10 | マックス。スピンドル速度( rpm) | 6000または8000 | ||||
11 | メインモータ( kw) | 2.2 | ||||
12
| フィードモーター | xトルク( nm) | 3.3 | |||
yトルク( nm) | 4 | |||||
ztorque (nm) | 5 | |||||
マックス。インストールサイズ | x | スクエア90×90diameter & φ。80 | ||||
yz | スクエア110×110diameter & φ。95 | |||||
13 | 迅速な移動速度( m/最小。) | 10 | ||||
14 | 切削速度(ミリメートル/分) | 1-4000 | ||||
15 | ボールねじ( diametermm/ピッチ)ミリメートル | 20/5 | ||||
16 | リニアガイドウェイ幅( mm) | 20 | ||||
17 | 精度
| 位置決め精度(ミリメートル) | 0.02 | |||
繰り返し精度精度(ミリメートル) | 0.01 | |||||
18 | 工具交換装置 | 漏斗型(オプション) bt30 | 8または6 | |||
工具交換時間( s) | 8 | |||||
19 | エア圧力mpa | 0.6 | ||||
20 | マシンの重量( kg) | フレーム | 360 | |||
完全なマシン | 700 | |||||
21 | マシン全体のサイズ: l (ミリメートル) ×w (ミリメートル) ×h (ミリメートル) | フレーム | 720 × 860 × 1160 | |||
完全なマシン | 1200 × 1100 × 2000 | |||||
