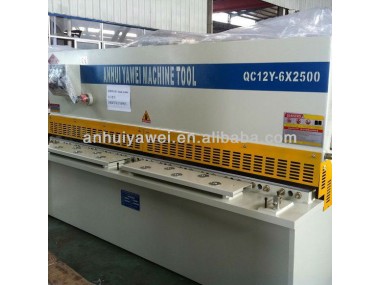

    Cnc油圧金属シートの剪断機、 油圧シート切断機qc12y- 4x2500-ギヤ打抜き機
    商品番号: 13187853
    仕入れる商品へのお問い合わせについて、
    お電話の場合:スタッフに商品番号をお伝えください。
    商品の詳細

    電圧: 380v 原産地: 中国(本土) 銘柄: yawei
    モデル番号: qc12y 重量: 4トン 力(W): 5.5
    タイプ: 剪断機 CNCまたはない: CNC 条件: 新しい
    認証: ceおよびiso 次元(L*W*H): 2700mmx1600mmx1600mm 提供される売り上げ後のサービス: 利用できるエンジニア機械類を海外に整備するため
    アプリケーション: シート切断

    包装

    包装: スチールトレイまたは木箱

    I.油圧せん断機械



    II.主要な変数

    項目

    記述

    変数

    単位

    記憶

    1

    切断長さ

    3200

    mm



    2

    最高の切断の厚さ

    6

    mm



    3

    切削角

    1°30 ′

    程度



    4

    鍛造材材料のNo.

    12

    部分



    5

    打撃の速度

    5-12

    ハイポか分



    6

    喉の深さ

    150

    mm



    7

    Backguageの旅行

    500

    mm



    8

    モーター力

    7.5

    Kw





    III主要な部品

    1つの油圧装置                上海

    2パッキングのnnit                        上海

    3油ポンプ                             上海

    4電気部品               SIEMENS



    VI外の構造

    1 UGの分析(有限な要素分析)を使用してコンピュータの助手を通して快くを最大限に活用しなさい

    2つは機械の振動老化の技術の、高力およびよい剛性率によって除去されて内部圧力がシートの版によって溶接される構造に全機械、ある

    よいすべるブロック、正確なおよび安定した操作の位置のための高いフィードバックの精密の典型的なオイルシリンダーの3Mechanicalストッパーすべるブロックの性能および高い繰り返された位置の精密を合わせる

    内部の反作用を避ける4Withドイツの技術

    5The全フレームはantirustと砂のペーパーによって錆を、取除く



    V特徴か特徴

    ワークテーブルの1つの補助工具セットは、工具細工の調節をもっと簡單にする

    2転がり物質的なサポートは操作をもっと簡單にする

    表示器による3徴候は便利で、敏速な調節のための刃の整理の調節に、提供される

    4つは4側面の端のせん断の刃の採用刃の耐用年数を延長する

    照明の5つの直線装置および打撃をせん断するための制御装置は便利で、敏速な調節と、置かれる

    6つは電気調節および手動調節装置によって後部ストッパー合い、デジタル表示装置装置はストッパーのサイズおよびせん断の時の表示のために利用できる



    VI油圧装置

    1.高度油圧統合された弁のブロックは用いられ、パイプラインの関係は優秀な剛性率および安定性の典型的な密集した構造で最小になる

    2.鍛造材の物質的なシステム: マニュアルを作動させるために見なさい



    VII電気制御システム

    1電装品および物質的な大会国際規格、安全、長命

    2つはAC380V、50HZと機械あり、制御ループはAC220Vとある。 、徴候ライトのための6V制御する、ゲージのための24V他の部品のための24V

    左側の3Electric箱。 作動させたボタンは機械のボタンのテーブルにある。 電気スイッチ、表示燈は電気場合にある



    VII前部およびBackguage

    テーブルの1.Frontgauge設定は、表示器と、ストッパーを調節する

    工具セット、0.55KW電動機によって運転される工具細工セットが付いている振動の2.Backguage Seeting。 後部ストッパーは電気調節および手動調節装置によって合い、デジタル表示装置装置はストッパーのサイズおよびせん断の時の表示のために利用できる。
