| 原産地: | 中国(本土) | 銘柄: | FYI | モデル番号: | DWS 801 |
包装
| 包装: | 木のパッケージ |
モデルなし:
dws801
アプリケーション:

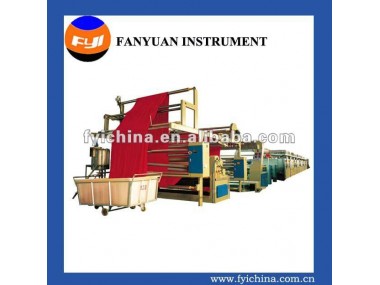

dws801繊維がテンター仕上げ機を拡大することは適応されていると熱設定の繊維織物、 を含むている純粋な綿の密度を有する50~300g/m・sup2;、 ポリエステル綿と他の混紡織物。 マングルを装備、 それも行うことができ絞りなど他の治療法、 パディング樹脂。
一般的な説明:
ファブリックの供給
dws801樹脂熱設定は非常に効率的で提供するstentersun- カーラーとインフラ- レッドエッジセンサーをを作動させるで- 給電装置を備えているラックアンドピニオン方式、 を確保しで完璧なファブリック保持クリップやピンにあっても高い、 毎分100メートルを超える速度。
パディングとスクイーズ
マングルは、 パダーを適用するように設計のさまざまなタイプのゴム硬度、 ファブリックの種類に応じて( 天然繊維、 合成繊維、 混紡織物、 等。 順番に) 最高を達成するためにテンター最高を通じて脱水性能かつ均一な化学パディング。 ローラータイプの戴冠として適用される標準マングルパダー; 戴冠ローラーなしタイプ選択的に適用することができ、 それによってを実現する統一をピック- アップ率全体を通しては、 ローラー幅の場合であっても条件変化を加圧する。
横糸補正
樹脂をテンターはどちらかを装備にモーターを備えたシンプルな、 速断型2- ローラーブローと4ローラースキュー補正のための横糸を効率的に補正横糸またはてオート横糸歪み補正を持つ光学式センサーとデジタル制御。 追加のセンサーまたは補助的な補正に固定することができ、 マシン横糸straitening完璧な出口を確保するために。
横糸収縮
円錐のレールの作用することにより、 容易に得ることができる個々に幅を制御する各区画のネジを調整することにより、 個々のレールに精密な要件。 このが達成される時に作用することにより、 各ギアボックスに設けられた個々の調整ネジ。 は、 適切な表示ごとに設けられた正確に制御するためのギアボックス。 それが自動的に調節することができるなどの事前- プログラムされた個々のモータに作用することにより、、 plc制御でまたはとプッシュボタンに作用する共通の駆動モーター。
設計データ:
設計データ | |
公称の幅 | 1800ミリメートル3600ミリメートルに |
布幅( 有効幅) | に3400ミリメートル1600ミリメートル |
公称速度 | 10-100m/min |
温度 | 240・度; c |
駆動系 | インバータ |
テンター | 〜103室からチャンバー |
ピンクリップチェーン | クリップチェーン、 ピンチェーン; 垂直リターンピンチェーン実行 |
マングル | 二ボウルまたは三椀 |
マングルモーター | 5.6/7.6/11ワット |
トラフ | を持つ単一のトラフ2または3ガイドローラまたはダブルトラフ |
ガイドロール径 | 114ミリメートル/141mm/152mm/177mm( 幅広い幅) |
横糸補正 | 完全自動電子マニュアルまたは電動 |
selvedgeテンションモータ | 1.5kw/2.2キロワットac |
上- 送りモータ | 1.5キロワットac |
ピンニングモーター | 0.75キロワットac |
ブロワーモーター | 5.6キロワット/7.6kw/11キロワット |
熱媒体 | 熱による油/直接ガス/蒸気 |
蒸気消費量 | 時速300キロ( 1テンター機) |
ガス消費量 | 25ステール当たりの時間( 1ボックス)( のためだけにガス加熱) |
熱流体ヒーター | 60、 000- 130、 000キロカロリー- マルチ- パス( あたり2室) |
排気 | /と水分のないコントローラ |
次元とパワー要件
寸法
チャンバーの量 | チャンバーの長さ( mm) | 合計長さ( mm) |
2 | 6000 | 26158 |
3 | 9000 | 29158 |
4 | 12000 | 32158 |
5 | 15000 | 35158 |
6 | 18000 | 38158 |
7 | 21000 | 41158 |
8 | 24000 | 44158 |
9 | 27000 | 47158 |
10 | 30000 | 50158 |
パワー
チャンバーの量 | メインドライブ (キロワット) | 量のブロワーモーター | 交換器熱の量やガスバーナー | オイルヒーター (キロワット) | 総設備 (キロワット) | 合計 (キロワット) |
2 | 7.5 | 4 | 2 | 17 | 88 | 124 |
3 | 7.5 | 6 | 3 | 21 | 103 | 124 |
4 | 11 | 8 | 4 | 21 | 121 | 142 |
5 | 15 | 10 | 5 | 35 | 140 | 175 |
6 | 15 | 12 | 6 | 35 | 155 | 190 |
7 | 18.5 | 14 | 7 | 40 | 174 | 214 |
8 | 18.5 | 16 | 8 | 44 | 193 | 237 |
9 | 22 | 18 | 9 | 44 | 215 | 259 |
10 | 30 | 20 | 10 | 52 | 238 | 290 |
