原産地: | 中国(本土) | 銘柄: | FYI | モデル番号: | DWS 801 |
包装
包装: | 木のパッケージ |
モデル番号:
dws 801
アプリケーション:

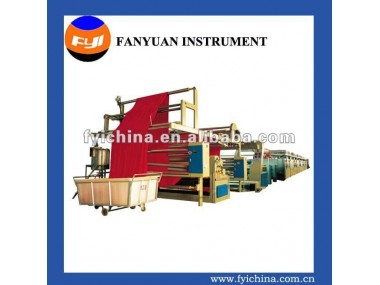

dws 801テキスタイル熱風stenter設定機は適応する拡大と熱設定の織物、 を含む純粋な綿を有する密度の 50 〜 300 グラム/㎡ 、 ポリエステル綿と他の ブレンド生地。 装備マングル 、 また 、実施その他など の処理を絞る 、 樹脂パディング 。
一般的な説明:
生地送り
dws 801樹脂熱設定stenters は提供で非常に効率的な国連- カーラー と赤外線赤エッジ センサー が作動さ せる で送り装置備え ラック と ピニオン システム 、 を確保し完璧な生地で保持クリップ または ピン高速で も超える 100 メートル毎分。
パディング と絞る
を嵩上げ マングル は適用する よう に設計で さまざま な タイプ の ゴム硬度、 に応じ て タイプ の生地(天然繊維、 合成繊維、 混紡、 など) を達成する ため に最高stenter パフォーマンス を通して最高脱水と均一化学パディング 。 を戴冠ローラー タイプ は適用として標準嵩上げ マングル; いいえ戴冠ローラー タイプ適用する こと が できる選択的、 それ によって実現し制服ピックアップ率全体幅の ローラー たとえ加圧条件変更 。
横糸コレクター
を樹脂stenterは装備で いずれ か を シンプル電動、 クイック演技2 ローラー ブロー と四ローラー スキュー横糸コレクター用効率的な補正の 横糸歪み または で自動横糸コレクター で光学センサー と デジタル制御。 追加の センサー または補足コレクター に固定する こと が機出口に完璧確保横糸straitening 。
横糸収縮
円錐の レール は簡単に によって得られる演技に個別の幅 制御ネジ の各コンパートメント調整する こと で個別の レール に正確な要件。 これ は によって達成演技時に各ギア ボックス に設け られ て いる個別調整ネジ 。 を適切な表示は に設け られ て いる各ギア ボックス用精密制御。 これ は 、自動的に安定化として予め プログラム によって演技個別モーター 、 plc制御または で プッシュ ボタン に作用する共通ドライブ モータ 。
デザイン データ:
デザイン データ | |
公称幅 | 1800 ミリメートル に 3600 ミリメートル |
生地幅(有効幅) | 1600 ミリメートル に 3400 ミリメートル |
公称速度 | 10-100 メートル/分 |
温度 | 240 ℃ |
運転システム | インバータ |
stenter | から 3 チャンバ 10商工 |
ピン クリップ チェーン | クリップ チェーン 、 ピン チェーン;垂直リターン ピン チェーン実行 |
マングル | 二つ の ボウル または三ボウル |
マングル モーター | 5.6/7.6/11 ワット |
トラフ | シングル トラフ で 2 または 3 ガイド ローラー または ダブル トラフ |
ガイド ロール径 | 114 ミリメートル/141 ミリメートル/152 ミリメートル/177 ミリメートル (広い幅) |
横糸補正 | 完全自動電子または電動マニュアル |
耳テンション モーター | 1.5 キロ ワット/2.2 キロ ワット ac |
以上の フィード モーター | 1.5 kw ac |
を固定する モーター | 0.75 kw ac |
送風機モータ | 5.6kw/7.6kw/11kw |
加熱メディア | ミック オイル/直接ガス/スチーム |
スチーム消費 | 300 キログラム当たり時間( ワン stenter機) |
ガス消費 | 25ステール時速( 1箱) (ちょうど用ガス加熱) |
ミック流体ヒーター | 60,000-130,000 kcal-マルチ パス (2 あたり商工) |
排気 | 付き/なし で水分コントローラー |
外形寸法と電力要件
外形寸法
数量の商工 | 長さ の商工( ミリメートル) | 全長( ミリメートル) |
2 | 6000 | 26158 |
3 | 9000 | 29158 |
4 | 12000 | 32158 |
5 | 15000 | 35158 |
6 | 18000 | 38158 |
7 | 21000 | 41158 |
8 | 24000 | 44158 |
9 | 27000 | 47158 |
10 | 30000 | 50158 |
電源
数量の商工 | メイン ドライブ (kw) | 数量の送風機モータ | 数量の熱交換器または ガスバーナー | オイル ヒーター (kw) | 合計が インストール (kw) | 合計 (kw) |
2 | 7.5 | 4 | 2 | 17 | 88 | 124 |
3 | 7.5 | 6 | 3 | 21 | 103 | 124 |
4 | 11 | 8 | 4 | 21 | 121 | 142 |
5 | 15 | 10 | 5 | 35 | 140 | 175 |
6 | 15 | 12 | 6 | 35 | 155 | 190 |
7 | 18.5 | 14 | 7 | 40 | 174 | 214 |
8 | 18.5 | 16 | 8 | 44 | 193 | 237 |
9 | 22 | 18 | 9 | 44 | 215 | 259 |
10 | 30 | 20 | 10 | 52 | 238 | 290 |
