| 電圧: | 380ボルト、50 ｈｚ | 原産地: | 中国(本土) | 適用: | 飲料 | ドライブの種類: | 電気 | モデル番号: | 2000-3000bph | 重量: | 2000キログラム | 自動等級: | 自動 | 包装タイプ: | ボトル | タイプ: | パッケージライン | 認証: | iso、ce | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 包装材料: | プラスチック | 条件: | 新しい | 次元(L*W*H): | 20メートル× 15メートル× 4メートル | 力: | 3.8kw |
包装
| 包装: | 木材梱包 |
自動濃縮ジュース/飲料生産ライン
主な生産プロセス&関連機械:
roシステム& rarr。ポンプ& rarr。プレート熱交換器& rarr。冷却&加熱タンク& rarr。ポンプ
↓
バッファタンク& larr;デュプレックスフィルタ
↓
絶縁タンク& larr;超高温殺菌
↓
3で1充填機 & rarr。 ボトル転倒&殺菌
& uarr。↓
cip洗浄システム↓
ボトル噴霧&冷却機
↓
ブロー乾燥機
↓
シュリンク包装機& larr;マニュアルラベル縮小機
パート1:ジュース加工工場:
名前 | 仕様 | 数量 | 絵 |
プレート熱交換器 | モデル:HCD-5 熱交換エリア: 5m2 作動圧力: 1.0mpaの デザイン温度: < 120° 重量: 70キログラム 外形寸法: 710 × 320 × 900ミリメートル | 1 | |
冷却&加熱タンク | 容量:1000l 外形寸法:径1200*2350ミリメートル 素材:sus304 厚さ: 1.5ミリメートル 重量:280キログラム モータ容量: 0.75kw を追加するためとブレンド添加物、またで蒸気加熱と冷却機能。 | 2 | |
飲料ポンプ | モデル: RV2-20 電力容量: 0.75kw/キロワット | 2 | |
デュプレックスフィルタ部 | 容量: 2000l/h 外形寸法: 800*300*800 素材:sus304 重量:70キログラム 用ジュース、豆乳フィルタリング | 1 | |
バッファタンク | モデル: cg-1 材料: sus304 容量: 1000l 外形寸法: Φ800×2200ミリメートル 使用して用ウォーター流量調整 | 1 | |
超高温殺菌 | 容量:3200L/h 外形寸法: Φ1000×1250×1860ミリメートル 重量:650キログラム 素材:sus304 電源: 4kw 高温殺菌用ジュース飲料で3-5seconds 持続時間 | 1 | |
絶縁タンク | 容量:2000l 外形寸法: Φ1400 × 2200ミリメートル 素材:sus304 重量:200キログラム | 1 | |
cip洗浄システム
| 容量: 1800l/h 操作圧力: 0.3-0.7mpa 動作温度: 60-138° 遠心ポンプ流量: 10/h 遠心ポンプリフト: 35メートル 素材: sus304 電源: 2.2kw | 1 |
第二部:ボトル吹い(耐熱ボトル)
HY-H-II耐熱ボトルブロー成形機
hy h耐熱ボトルブロー成形機仕様::
hy h耐熱ボトルブロー成形機に適しています生産ペットプラスチック容器とボトルから50-2000ミリリットル。それは広く使用に農産物を炭酸ボトル、ミネラルウォーター農薬ボトルオイルボトル化粧品、広口ボトルとホット埋めるボトルなどを採用するクランクに調整金型、重いロック金型、安定的かつ高速、採用赤外線オーブンに熱を実行、を実行回転させると加熱されたequally.を空気システムは、二分割部品:空気圧アクション部分とボトルブロー部分を満たすために異なる要件のアクションとブロー。これは十分なと定常高圧用吹い大不規則な形ボトル。をマシンはまた装備マフラーと給油システムを潤滑する機械的な部分のマシン。マシンはで動作させるステップ·バイ·ステップモードとは半自動モード。をマシンは小さなで低投資、簡単かつ安全に操作メイン
メインparatemer:
マックス。ボリュームの成形製品) | 2000ミリリットル |
マックス。製品容量 | 1000個/h |
マックス。加熱パワー | 20kw |
圧力の空気供給 | 2.5mpa |
max. mouldディメンション | 20*35*38センチ |
マックス。シフト金型ディメンション | 17センチ |
センター距離間2つのボトル | min9cm max20cm |
マックス。延伸長さ | 35センチ |
重量 | 1200キログラム |
サイズ mainmachinine | 160*60*161センチ |
オーブン | 187*63*145センチ |
主成分:
マシン名 | アイテム | 主要部品 | 説明 | 数量 |
耐熱ボトルブロー成形機 (2キャビティ) | 1 | ストレッチブロー機器 | 2 | |
2 | ロータリー赤外線予熱器 | 1 | ||
3 | 高圧空気圧縮機 | 1.0/30キログラム | 1 | |
4 | 低圧空気圧縮機 | 1.0/10キログラム | 1 | |
5 | 吹い型 | 500ミリリットル | 2 | |
6 | 吹い型 | 1500ミリリットル | 2 | |
7 | エアコールドドライヤー | 1.0メートル3/min | 1 | |
8 | 高圧パイプ |
| 1 | |
9 | 精密エアフィルター |
| 3 | |
10 | スペアパーツとツール |
| 1 | |
部分3:ボトル充填包装ライン

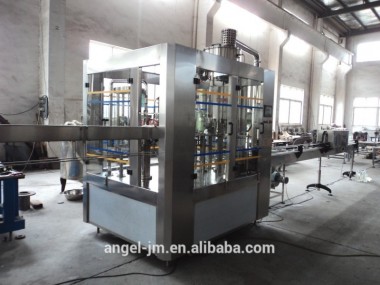

CGF8-8-3 3で1洗濯、充填とキャッピング機
CGF8-8-3ペットボトル洗濯/充填/キャッピング機は3オールインワン組み合わせの私たちの高度な技術の高温度充填技術、そしてそれは、アプリケーションの独立した研究開発、それは同じで純粋な水とミネラル水高度な瓶詰めモデル。このマシンを採用している搬送方法用クリップbottles唇、のみ交換する必要が非常に少数の部品、これは、適用するさまざまなボトルタイプ、スムーズな配信。充填方法は大気圧力充填。
技術的パラメータ
1。モデル:CGF8-8-3
2。全体寸法(ミリメートル): 1850*1450*2000
3。生産能力:2000-3000 b/h(500ミリリットル)
4。適切なボトルサイズ: 300ミリリットル-1500ミリリットル
5。圧力の空気源: 0.6mpa
6。使用空気:0.3メートル3/分
7。水圧の洗濯ボトル:0.2〜0.25mpa
8。使用水の洗濯ボトル:0.5/h(マックス。それを調整することができる)
9. fillingモード:大気圧力充填
10. total容量のモーター:3.42Kw
11。評価圧力;380V50Hz
12。重量: 1200キログラム
13。をマシンに含まれるもの: 2メートル空気搬送システムでフロント、2メートル搬送システム用ボトル後ろに出、キャップエレベーター(空気搬送)。
主成分リスト:
アイテム名 | モデル&仕様 | 数量 | 起源 |
メインモータ | Y90L-4 1.5kw | 1 | 蘇州 |
ボトル洗浄充填パンプス | キロワット | 2 | cnp (nangfang) |
plc | FX1S-20MR | 1 | 三菱 |
トランスデューサ | FR-D740E-2.2K | 1 | 三菱 |
タッチスクリーン | MT6070IH2 | 1 | winview |
アプローチスイッチ | PR18-5DN | 2 | オートニクス |
光電スイッチ | E3F-DS30C1 | 2 | オートニクス |
acコンタクタ | LC1-D0910/ac220v | 5 | delixi |
サーマルリレー | JS1D-25 | 5 | delixi |
機器画像:
ボトル転倒&殺菌ユニット
機能:殺菌用ボトル入り飲料(使用85度内の液体ボトル)
モデル: ds-1
容量: 3000-4000bph
電力: 1.51kw
外形寸法: 6000*600*1300ミリメートル
重量: 600キログラム
ボトル噴霧&冷却機
機能:冷却をボトル後熱充填
容量: 3000bph
外形寸法: 8000*1520*1600ミリメートル
重量: 2500キログラム
容量: 6.7KW
ボトルエアブロードライヤー
このマシンはusedを乾燥させるため残留水とスプレーボトル、を容易にする後スリーブラベルとスプレー-コード。それは不可欠機器で純水製造ライン
技術的パラメータ:
モデル | cg-1 |
空気ナイフ材料 | 304lステンレス鋼 |
電源 | 380ボルト/50 ｈｚ三相 |
渦ファン電源 | 5.5kw |
外形寸法(mm) | 1000*750*1570ミリメートル |
重量 | 90キログラム |
マニュアルラベル-縮小機
半自動シュリンク包装機(モデル: JMB-80A)
メイン特徴:
1)それは作るパッケージ完璧何でもそれはパレットなし、漫画、長方形、ラウンドまたはフラット形状。
2)それは、利点の少ないコストとより良い外観。
3)置き換えるフィルム便利に。これは、障害アラーム、ロック装置、信頼性のランニング。
4)自動フィルム送りと切断機能、と長さのフィルム用送りと切断は調整可能です。
5)でステンレス鋼加熱管を確保するために高効率でも熱、ない壊れやすく簡単変える。
6)全体機適用スーパー鋼とステンレス鋼、コンパクトで耐え構造。この新しいタイプの包装機は理想的な機器用飲料充填ライン。
技術的直径:
機械寸法 | 3950*750*1960 (l *ワット* h. mm) |
マックス詰めサイズ | 600*400*350 (l *ワット* h. mm) |
収縮フィルム材料 | pe、pp、pvc、pof |
収縮フィルム厚さ | 0.03-0.15 (ミリメートル) |
オーブン温度 | 160-250 ℃ |
熱切断tempreature | 160-200 ℃ |
最大出力 | 3-6 bag/min。 |
実際の電力 | 15kw/h。 |
最大電力消費 | 18kw |
電圧 | 交流380ボルト/220ボルト、3Phs |
重量 | 750キログラム。 |
該当する内部直径の紙管 | 5 &プライム;〜10 &プライム。。 |
パッキングタイプ:
a) 300-600ミリリットル:大きなパッケージ:4 × 6,4 × 5;小さなパッケージ: 3 × 4,3 × 5。
b)700-2000ミリリットル:大きなパッケージ:3 × 3,3 × 4;小さなパッケージ: 2 × 2,2 × 3。
