| 電圧: | 380 ボルト 、 50 ｈｚ | 原産地: | 中国(本土) | 適用: | 飲料 | ドライブの種類: | 電気 | 銘柄: | pukui村 | モデル番号: | XG-100J (200BPH) | 重量: | 340 キログラム | 自動等級: | 自動 | 包装タイプ: | バレル | タイプ: | 蓋付け機 | 認証: | iso 、 ce | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 包装材料: | 木 | 条件: | 新しい | 力: | 4.2KW | 素材: | ステンレス鋼 | タイプ: | 充填機 |
包装
| 包装: | 木製ケース |

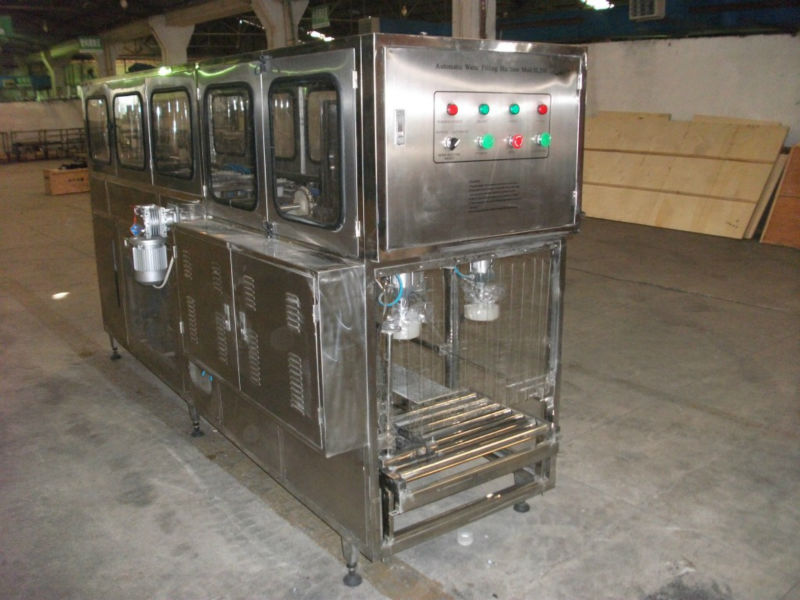

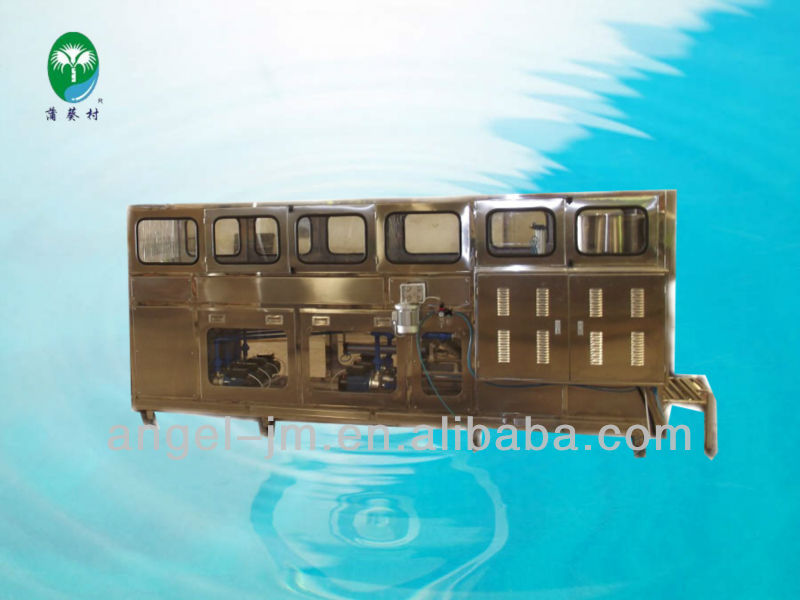

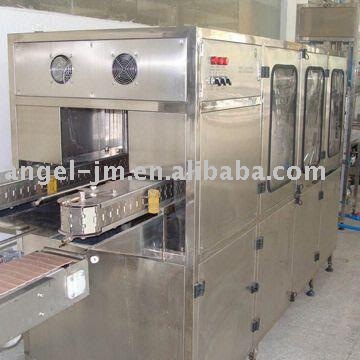

XG-100J (200BPH)自動3 & 5 ガロン水充填機
主な技術パラメータ の デバイス:
プロジェクト | 仕様 | |
生産能力 | 200 バケット/時間 | |
ボトル容量 | 18.9 リットル (等しい 5 ガロン) | |
11.3 リットル (等しい 3 ガロン) | ||
ボトル仕様( ミリメートル) | Φ270×490×Φ56 | |
Φ230×420×Φ56 | ||
キャップ仕様( ミリメートル) | Φ58×40 (キャップ バー: 18 ミリメートル × 7.5 ミリメートル) | |
定格入力電力 | 4.2KW | |
電動パワー | 搬送電動 | キロ ワット |
消毒洗浄ポンプ | キロ ワット | |
純粋な洗濯/充填ポンプ | 0.55kw | |
キャップ自動電動 | 0.06 | |
電力供給 | 三相交流380v±5% 50 ｈｚ | |
単相ac 220v±5% 50 ｈｚ | ||
定格電流 | 22a (27a) | |
正味重量 | 310kgs | |
外形寸法 | 3250 × 950 × 1550 (mm) | |
要件の空気圧縮機 | 0.1 メートル & sup3; 0.17 メートル & sup3;/min が 0.7mpa/cm 2 で | |
要件の水供給 | 4.5 メートル & sup3;/h | |
構成リスト
基本構成 | アイテム | タイプ | 備考 | |
洗濯部分 | 番号の ボトル キャリア/ノズル | 2 ボトル キャリア 、 8 セット噴霧ノズル | 自家製特別ロータリー スプレー システム | |
番号の行用洗濯 | 4行(各行2 ボトル キャリア) |
| ||
番号の すすぎ ポンプ | 4 セット の lingxiao ポンプ blc シリーズ | 消毒と タップ水洗浄ポンプ: 370KW 、 純粋な水洗浄ポンプ: キロ ワット | ||
dc ギア モーター | ボトル洗濯搬送: キロ ワット (220 ボルト) 380 ボルト |
| ||
充填部分 | 番号の充填ポンプ | 1 セット の lingxiao ポンプ | キロ ワット | |
充填ノズル システム | 2 セット の ss304 タイプ |
| ||
圧力バルブ | 4v210-08 (ac 220 ボルト) | airtac | ||
フィルター rugulators lubricators | afc- | airtac | ||
圧力感知スイッチ | HS-210 |
| ||
キャッピング部分 | 自動キャップ タンク/キャップ シュート | 100 ピース キャップ タンク (マニュアル キャップ投与) |
| |
数字の キャッピング チャック | 2 セット の こだわり の タイプ |
| ||
シリンダー システム | sc 50*50 × 2 セット 、 sc 50*525 × 1 セット | 台湾airtac | ||
キャップ-ahigning モーター | 90YCJG60 $time |
| ||
制御ユニット | plc システム | K7M-DR20UE | 韓国lg | |
近接スイッチ | Ni10-Q25-AN6x | turker | ||
ac コンタクタ | gmc-交流220 ボルト | 韓国lg | ||
信号リレー | MY2NJ-AC 220 ボルト | オムロン | ||
空気漏れ スイッチ | C65N-16 4 p/2 p | mge | ||
電磁弁 | 純粋な水洗浄: ZCS-15L充填: ZCS-20L |
| ||
コントロール パネル | 1020-40-50 |
|
操作手順:
ボトル から入る 、 消毒swashing 、 純水swashing 、 ボトル を落とし た ダウン 、 ボトル に座っ た を ボトル押す サポーター 、 純水送り 、 (キャップ自動調) キャップ カバー 、 キャッピング 、 出力の完成水。
採用複列四局洗浄を ボトル 、二つ は充填、 二つ は キャッピング の最初の sencond ステーション: dinsinfectant洗濯、 を第三ステーション: タップ水洗浄、 を四ステーション:純粋な水洗浄
