| モデル番号: | VC-97 | 実用温度: | 40°c0〜; 動作湿度:< 80％rh | 次元: | 185( l) ×93( w) ×35( h) mm | タイプ: | オート/manualレンジデジタルマルチメータ | サンプリングレート: | 約。 3回/second | 保管温度: | -10〜50°c; ストレージの湿度:< 80％rh | 範囲の選定方法: | 自動と手動 | パワー: | 2×1.5vaaa電池( 付属) | 測定方法: | デュアル- 斜面を統合するa/dコンバータシステム | レンジ表示の上に: | 「ol" と表示され | 重量: | 約。 の290グラム( バッテリー含む) |
包装
| 包装: | 標準的な工場パッケージ |

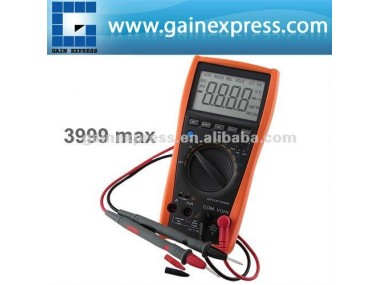

プロの自動車の- 範囲ドリップに強力なツールデバッグするために持つ回路高性能、 高精度大型液晶を搭載したディスプレイメンズdcv, acv, dca, aca, 抵抗, 静電容量, 周波数, 温度, デューティサイクル測定, トライオード, ダイオードと導通テスト.
設計された機能が含まれています: ユニット信号を表示する、 相対値測定、 オート/manualレンジスイッチ、 オートパワーオフや警告機能、 オート負極性表示、 過負荷保護、 等。 このマルチメータは上で使用するために最も適した生産ラインまたはラボ、 r& d、 メンテナンスと仕事を修復する。
特徴:
- 分野の専門家のために設計されてい
- 3・frac34; 桁の大型液晶ディスプレイ
- スタンド付き、 オート- オフとブザー
- ローバッテリー表示表示
- 自動負極性表示
- 手動と自動ランダムアクセスアナライザ
- 温度測定(- 40~1000・度; c)
- 完全な過負荷保護機能
- のようなテストを実行dcv, acv, dca, aca, 抵抗, 静電容量, 周波数, 温度ＨＦＥ、デューティサイクル, トライオード、 ダイオードと導通テスト
- 人間工学に基づいた保護用のゴム付きケースホルスター
仕様:
- ディスプレイ: 3・frac34; 桁の大型maxとlcd3999の測定値
- 測定方法: デュアル- 斜面を統合するa/dコンバータシステム
- サンプリングレート: 約。 3回/second
- 範囲の選定方法: 自動と手動
- 極性: 自動負極性表示
- レンジ表示の上に:「 ol" と表示され
- 動作温度: 0〜40・度; c; 動作湿度:< 80％rh
- 保管温度:- 10〜50・度; c; ストレージの湿度:< 80％rh
- 低バッテリインジケータ
- パワー: 2×1.5vaaa電池( 付属)
- 寸法: 185( l) ×93( w) ×35( h) mm
- 重量: 約。 の290グラム( バッテリー含む)
技術仕様:
精度は& plusmn;( 割合の読書+数字の桁) で( 23& plusmn; 5) ・度; c、< 75％rh。
直流電圧
| 範囲 | 精度 | 解像度 |
| 400mvの | ±( 0.5パーセント+4d) | 0.1mv |
| 4v | は1mv | |
| 40v | 10mv | |
| 400v | 100mvises | |
| 1000v | ±( 1.0%+4d) | 1v |
入力インピーダンス: 400mvレンジ: 以上40m・オメガ;; 他の範囲: 10m・オメガ;
過負荷保護: dcまたは750v1000vacピーク値
交流電圧( 唯一400mvの範囲はマニュアル範囲)
| 範囲 | 精度 | 解像度 |
| 400mvの | ±( 1.5%+6d) | 0.1mv |
| 4v | ±( 0.8%+6d) | は1mv |
| 40v | 10mv | |
| 400v | 100mvises | |
| 750v | ±( 1.0%+6d) | 1v |
入力インピーダンス: 400mvレンジ: 40以上m・オメガ;; 他の範囲: 10m・オメガ;
周波数応答: 750v範囲: 40から100hz; 他の範囲: 40から400hz
過負荷保護: 1000vdc/750vacピーク値
dca
| 範囲 | 精度 | 解像度 |
| 400ua | ±( 1.0%+5d) | 0.1ua |
| 4000ua | 1ua | |
| 40ma | 10ua | |
| 400ma | 100uaを | |
| 4a | 1ma | |
| 20a | ±( 2.0%+5d) | 10ma |
最大。 ドロップボルトの測定: アンダーマー400mvの範囲、 下で200mv範囲。
最大。 入力電流: 20a( 未満10秒)
過負荷保護: 0.5/250vヒューズ、 15a/250vヒューズ
aca
| 範囲 | 精度 | 解像度 |
| 400ua | ±( 1.5%+5d) | 0.1ua |
| 4000ua | 1ua | |
| 40ma | 10ua | |
| 400ma | 100uaを | |
| 4a | 1ma | |
| 20a | ±( 2.0%+10d) | 10ma |
最大。 ドロップボルトの測定: アンダーマー400mvの範囲、 下で200mv範囲。
最大。 入力電流: 20a( 未満10秒)
過負荷保護: 0.5/250vヒューズ、 15a/250vヒューズ
周波数応答:( 40~100) 下でhz20a範囲、( 40~400) hzで他の範囲。
抵抗
| 範囲 | 精度 | 解像度 |
| 400・オメガ; | ±( 0.8%+5d) | 0.1・オメガ; |
| 4k・オメガ; | ±( 0.8%+2d) | 1・オメガ; |
| 40k・オメガ; | 10・オメガ; | |
| 400k・オメガ; | 100・オメガ; | |
| 4m・オメガ; | 1k・オメガ; | |
| 40m・オメガ; | ±( 1.2%+5d) | 10k・オメガ; |
過負荷保護: 250vdc/acピーク値
開回路電圧: 400mv
静電容量
| 範囲 | 精度 | 解像度 |
| 4nf | ±( 0.5パーセント+20d) | 1pf |
| 40nf | ±( 3.5%+8d) | 10pfの |
| 400nf | 100pfの | |
| 4uf | 1nf | |
| 40uf | 10nfの | |
| 200uf | ±( 5.0%+8d) | 100nfの |
過負荷保護: 250vdc/acピーク値
周波数
| 範囲 | 精度 | 解像度 |
| 10hzの | ±( 0.5パーセント+4d) | 0.01hzです |
| 100hz | あり0.1hz | |
| 1000hz | あり0.1hz | |
| 10khz | 1hzの | |
| 100khzの | 10hzの | |
| 1mhzの | 100hz | |
| 30mhzの | 1khzの |
入力センサー: 0.7v
過負荷保護: 250vdc/acピーク値
ダイオード、 導通テスト
| 範囲 | 説明 | テスト条件 |
| ダイオード | ディスプレイ読み約。 ダイオードの順方向電圧 | 前方dc電流約0.5ma逆電圧の約。 1.5v |
| ブザー | 端子間抵抗場合ブザーが鳴りv/・オメガ; とのcomがより小さい( 50& plusmn; 10) ・オメガ; | 開回路電圧: 0.5v |
過負荷保護: 250vdc/acピーク値
警告: しないでくださいでの入力電圧範囲は安全のために
ＨＦＥ
| 範囲 | 説明 | テスト条件 |
| npnまたはpnp | 0〜1000 | 基本的な電流は約。 15・マイクロ;、。 vceは約。 4.5v |
温度
| 範囲 | 説明 | テスト条件 |
| -- 401000・度; c | ・ge; 400・度; c& plusmn;( 1.5%+15) | 1・度; c |
熱電対: k型
警告: 入力されていない任意の電圧を行うこの範囲で
のセットに含まれる:
- オート1×/manualレンジデジタルマルチメータ
- テストリードの1×ペア
- 1×k- タイプ熱電対線
- 2×1.5vaaa電池( 付属)
- 1×非- スリップゴム製保護カバー
- 1×英語取扱説明書
- 工場出荷時のパッケージ標準
