| 原産地: | 中国(本土) | 銘柄: | メモリ | モデル番号: | 03dp50 | ベアリング: | 高精度ボールネジ付き4/5mm大手 | 旅行ガイド: | レールの正方形とブロックをスライドさせ | ステッピングモータ: | 1.8°2- 相stp- 57d3016ステッピングモータ( サーボオプション) | 材料- フィニッシュ: | アルミ合金ブラック- 陽極酸化 | 解像度: | 20μm/pulse、 ドライバnon-ms1μm/pulse、 20msのドライバ | 絶対精度: | 8μm | 再現性: | 5μm |
包装
| 包装: | 熱い販売のライン上にモーターを備えたリニアステージ、 旅行50mm、 輸出木製ケーススタンダール |

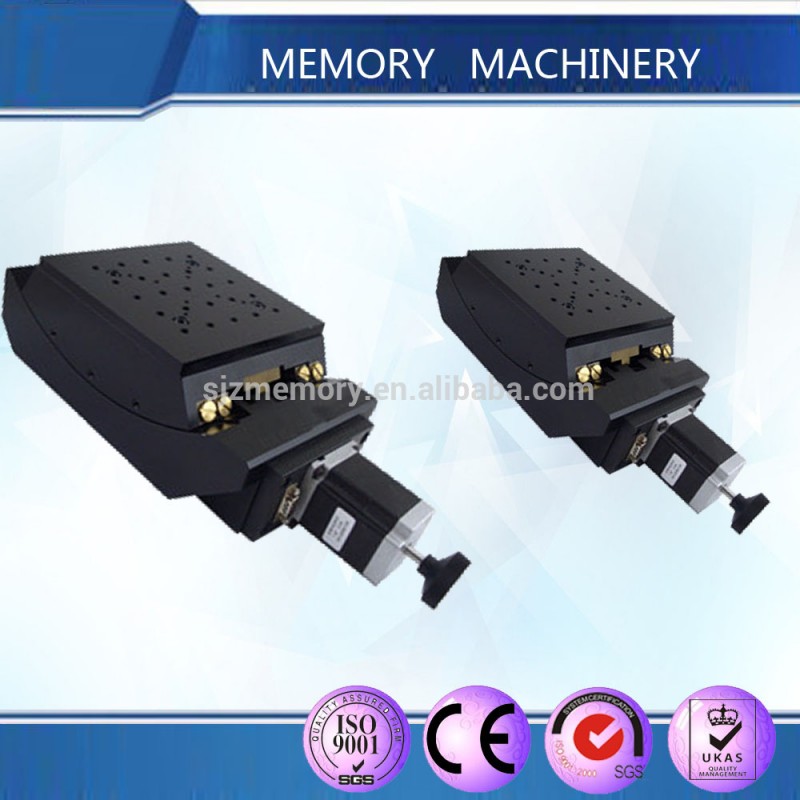

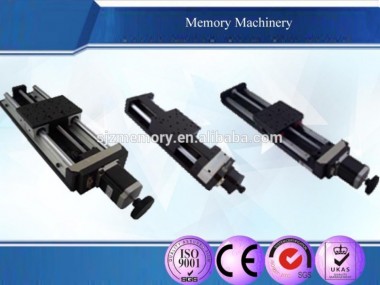

熱い販売のライン上にモーターを備えたリニアステージ、 旅行50mm
1.仕様:
モデル番号 | 03dp50 | 03dp100 | 03dp150 | 03dp200 | 03dp300 | 03dp400 | 03dp500 | ||||||
移動範囲 | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | 500mm | ||||||
ベアリング | 高精度ボールネジ4mmで大手 | 高精度ボールネジ5mmと大手 | |||||||||||
旅行ガイド | レールの正方形とブロックをスライドさせ | ||||||||||||
ステッピングモータ | 1.8・度; 2- 相stp- 57d3016ステッピングモータ( サーボオプション) | ||||||||||||
材料- フィニッシュ | アルミ合金ブラック- 陽極酸化 | ||||||||||||
最大負荷容量 | 水平30kg/15kg垂直 | 水平40kg/15kg垂直 | 水平50kg/15kg垂直 | ||||||||||
重量 | 4.0キロ | 5.5キロ | 5.9kg | 6.3キロです | 7.0キロ | 12.0キロ | 15.0kg | ||||||
解像度 | 20・ムー; m/パルス、 non-msドライバ 1・ムー; m/パルス、 20msのドライバ | 20・ムー; m/パルス、 non-msドライバ 1.25・ムー; m/パルス、 20msのドライバ | |||||||||||
最大速度 | 40mm/sec | 50mm/sec | |||||||||||
再現性 | 5・ムー; m | ||||||||||||
絶対精度 | 8・ムー; m | ||||||||||||
真直度 | 5・ムー; m | 6・ムー; m | 8・ムー; m | ||||||||||
並列化の度合い | 10・ムー; m | 15・ムー; m | 20・ムー; m | ||||||||||
ピッチング | 25& rdquo; | 50& rdquo; | 60& rdquo; | ||||||||||
ヨーイング | 20& rdquo; | 25& rdquo; | 30& rdquo; | ||||||||||
バックラッシュ | 5・ムー; m | ||||||||||||
オプションのアクセサリ | ブレーキ機能、 グレーティングスケール、 サーボモータとダストカバー | ||||||||||||
2.特徴:
1)の高精密ボールねじが高- 性能と高- 精度
2)レギュラータイプで設定された小さな1.8・度; 2- 相ステッピングモータ
3)レールの正方形とスライディングブロック供給の高- ローディング、 水平方向の使用で特別な
4)と夫婦のための特別な設計他の簡単にステージ
5)設定することができ、 基本タイプ格子を持つスケール、 サーボモータ
6)rs232インターフェースモーションコントローラを接続するための簡単に
3.仕様モデルのため:
(型番) | 03dp50 | 03dp100 | 03dp150 | 03dp200 | 03dp300 |
l | 347 | 397 | 447 | 497 | 597 |
(型番) | 03dp400 | 03dp500 | 03dp600 |

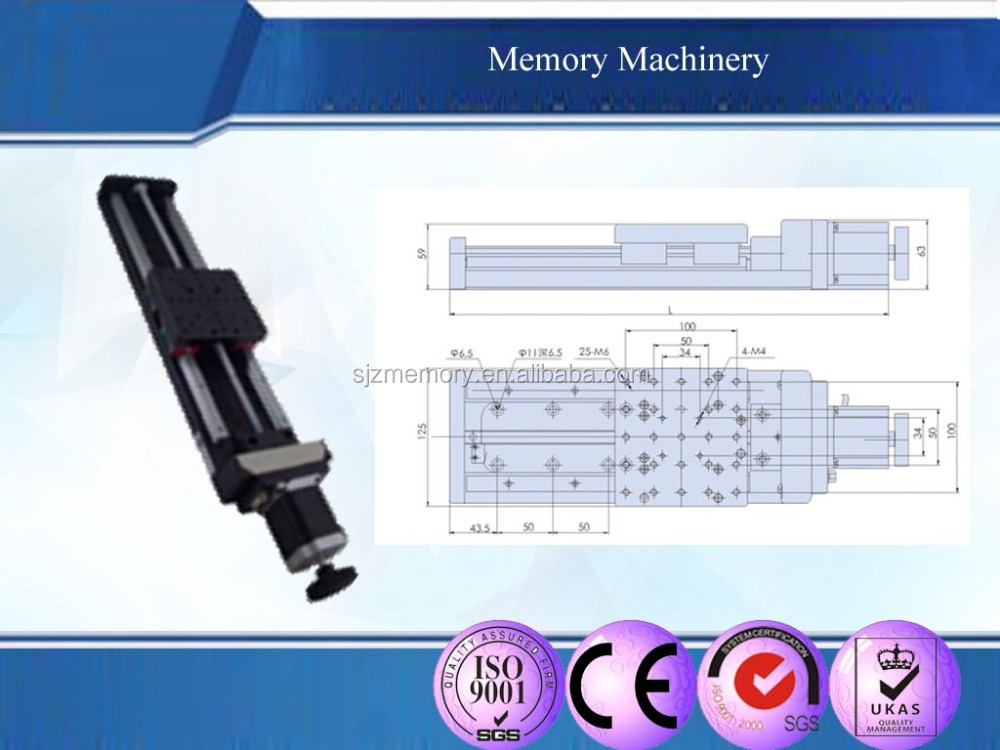

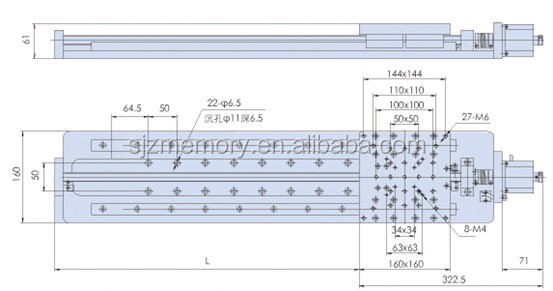

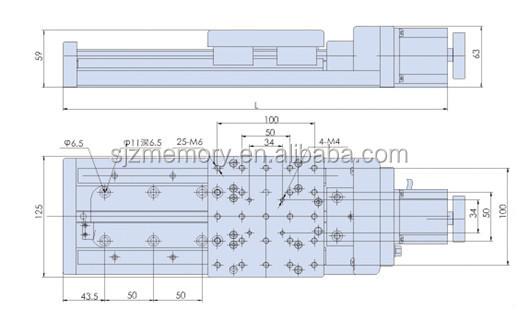

4.描画:
