| 原産地: | 中国(本土) | 銘柄: | メモリ | モデル番号: | 04dj15 | 角度範囲:: | +/- 15度 | 材料:: | アルミ | ローディング:: | 30kg | 重量:: | 11キロ | バックラッシュ:: | +/- 3" | 再現性:: | +/- 3" | ステッピングモータ( 1.8°):: | sst57d2121 | ドライバ:: | リードスクリュー | ガイド:: | クロス- ローラーガイド |
包装
| 包装: | カートンとwoodencase段階にモーターを備えたゴニオメータ |

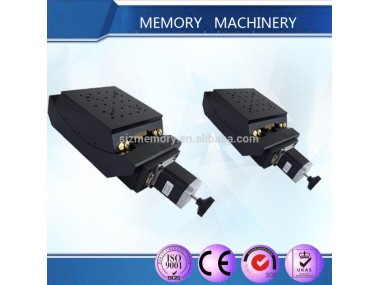

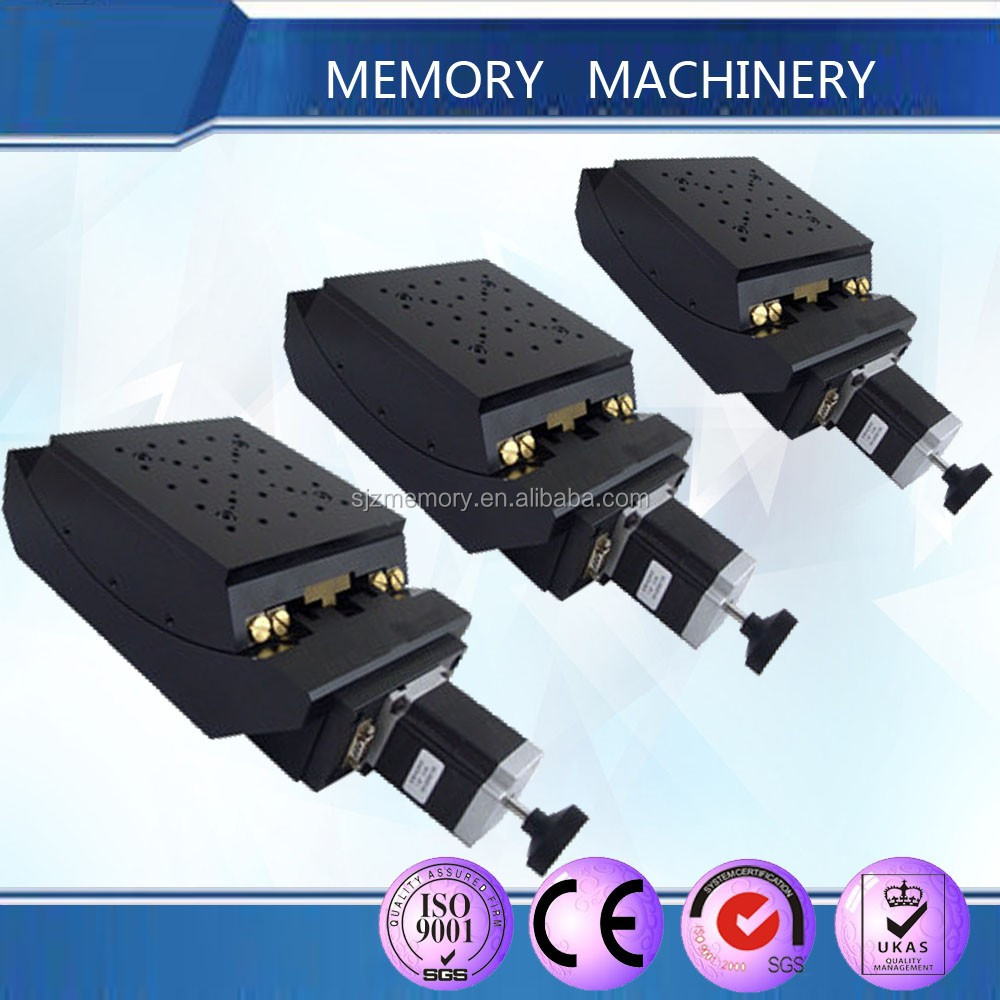

ゴニオメーター段階にモーターを備えた
モデル番号 | 04dj15 |
角度範囲 | +/-15・度; |
寸法 | 160160ミリメートル |
変速比 | 400:1 |
高さの回転センター | 139Mm+/- 0.2mm |
ドライブ | ウォームギア |
ガイド | クロス- ローラーガイド |
ステッピングモータ(1.8・度;) | sst57d2121 |
材料 | アルミ |
表面処理 | 黒- 陽極酸化 |
ローディング | 30キロ |
重量 | 11キロ |
解像度 | 0.007・度;(Non-msドライバ) 1。3”(20-msドライバ) |
の精度回転センター | 0.03mm |
速度 | 7・度;/sec |
再現性 | +/-3” |
精度 | +/-8” |
バックラッシュ | +/-3” |
特徴:
*regularステージで設定されたステッピングモーターとrs232インターフェース、 モーションコントローラと接続することができ便利。
*wormギア構造を確保する、 高負荷でステージと精度
※取り付け穴上に両方の上部と下部他のステージと結合することができ簡単にステージ
*bothの両端を持っているリミットスイッチとを変更することができたり、 再設計にモーターサーボ

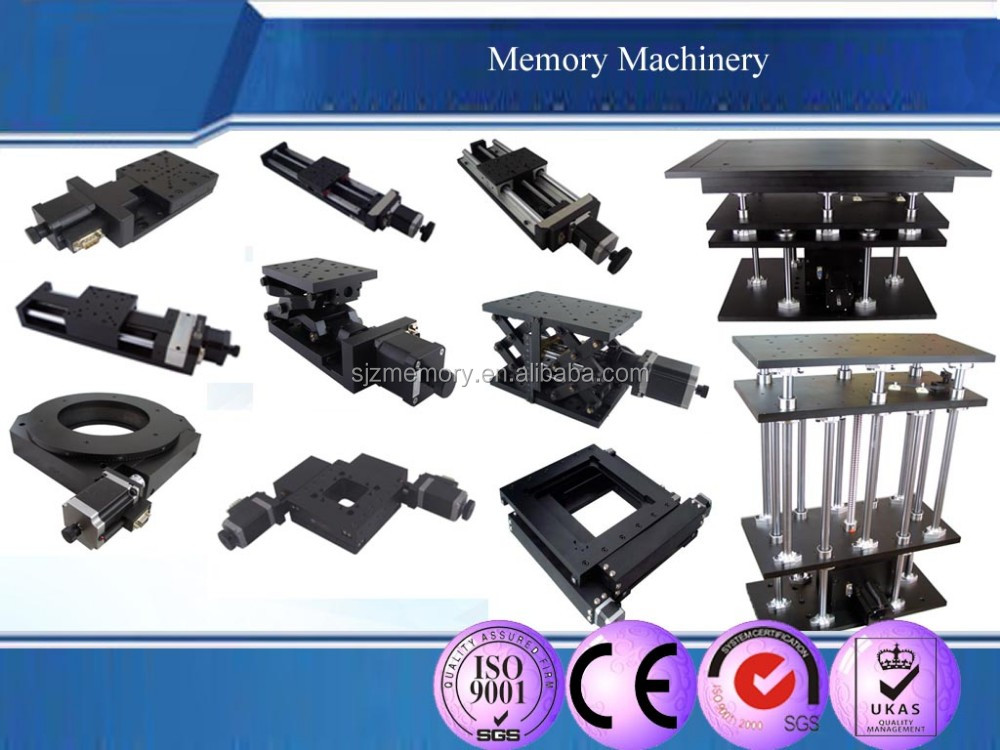

主力製品:
