| 原産地: | 中国(本土) | 名1: | リニアステージ | 名2: | ステージマイクロメータ | 名3: | リニア段階を翻訳すること |
包装
| 包装: | カートンまたは木箱 |

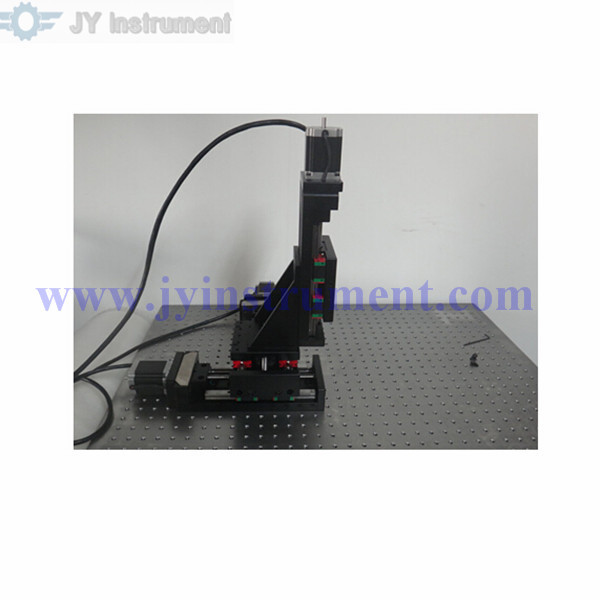

電動リニア移動段階( 最も人気のあるタイプ)
リニアステージ、 リニアステージにモーターを備えた、 精密リニアステージにモーターを備えた
特徴
*high精密ボールねじが高- 性能と高- 精度
小さな* regularタイプを使用して設定1.8・度; 2- 相ステッピングモータ
レールと* squareスライディングブロック供給の高- ローディング、 水平方向の使用で特別な
のための設計と夫婦* special他の簡単にステージ
※基本型格子を持つスケール設定することができ、 サーボモータ
*rs232簡単にモーションコントローラを接続するためのインタフェース
モデル番号 | j03dp50 | j03dp100 | j03dp150 | j03dp200 | j03dp300 | j03dp400 | j03dp500 | ||||||
移動範囲 | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | 500mm | ||||||
ベアリング | 高精度ボールネジ4mmで大手 | 高精度ボールネジ5mmと大手 | |||||||||||
旅行ガイド | レールの正方形とブロックをスライドさせ | ||||||||||||
ステッピングモータ | 1.8・度; 2- 相stp- 57d3016ステッピングモータ( サーボオプション) | ||||||||||||
材料- フィニッシュ | アルミ合金ブラック- 陽極酸化 | ||||||||||||
最大負荷容量 | 水平30kg/15kg垂直 | 水平40kg/15kg垂直 | 水平50kg/15kg垂直 | ||||||||||
重量 | 4.0キロ | 5.5キロ | 5.9kg | 6.3キロです | 7.0キロ | 12.0キロ | 15.0kg | ||||||
解像度 | 20・ムー; m/パルス、 non-msドライバ 1・ムー; m/パルス、 20msのドライバ | 20・ムー; m/パルス、 non-msドライバ 1.25・ムー; m/パルス、 20msのドライバ | |||||||||||
最大速度 | 40mm/sec | 50mm/sec | |||||||||||
再現性 | 5・ムー; m | ||||||||||||
絶対精度 | 8・ムー; m | ||||||||||||
真直度 | 5・ムー; m | 6・ムー; m | 8・ムー; m | ||||||||||
並列化の度合い | 10・ムー; m | 15・ムー; m | 20・ムー; m | ||||||||||
ピッチング | 25& rdquo; | 50& rdquo; | 60& rdquo; | ||||||||||
ヨーイング | 20& rdquo; | 25& rdquo; | 30& rdquo; | ||||||||||
バックラッシュ | 5・ムー; m | ||||||||||||
オプションのアクセサリ | ブレーキ機能、 グレーティングスケール、 サーボモータとダストカバー | ||||||||||||
