原産地: | 中国(本土) | 名1: | 電動回転ステージ | 名2: | 回転ステージ | 名3: | ロータリーポジショナー |
包装
包装: | カートンボックス |

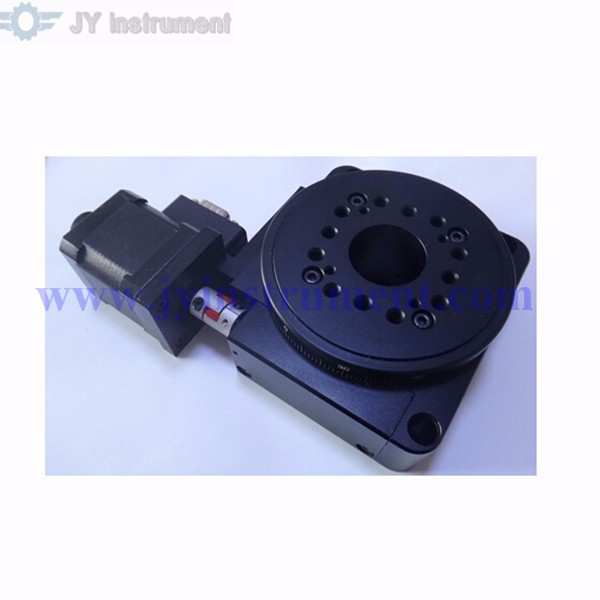

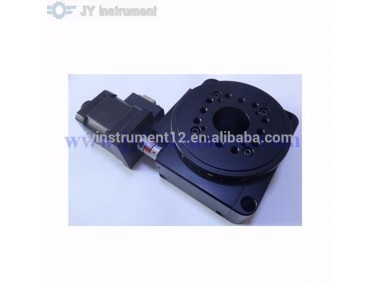

電動回転ステージ/ミニ100mm
回転ステージ、 回転ステージにモーターを備えた、 ミニ電動回転ステージ
特徴
*regularステージで設定されたステッピングモーターとrs232インターフェース、 簡単にモーションコントローラと接続することもでき
ウォームギア* high精度高精度のためのデザイン、 ロードと長い作業時間。
*forwardと逆回転が可能
※ステージを使えない、 縦方向と他の段階で組み立てる
*100mm直径寸法と径を持つ30mmエンコード用の穴を追加回転可能
※ステージせずに定期的なリミットスイッチとホームポジション、 が、 要件に応じてを追加することができ
アイテム数 | j02dx100 |
角度範囲 | 360・度; |
寸法 | 直径60ミリメートル |
ワームギア比 | 180:1 |
駆動機構 | ウォームギア |
ガイド | ベアリング |
ステッピングモータ(1.8・度;) | sst4202121 |
材料 | アルミ |
表面処理 | 黒- 陽極酸化 |
ローディング | 45kg |
重量 | 1.5kg |
解像度 | 0.01・度; 非- ドライバ 0.005・度; 20msドライバ |
速度 | 20・度;/sec |
再現性 | 0.005・度; |
精度 | 0.01・度; |
トップを使いきってしまった | 15・ムー; m |
バックラッシュ | 0.005・度; |
偏心 | 5・ムー; m |
並列化の度合い | 80・ムー; m |
