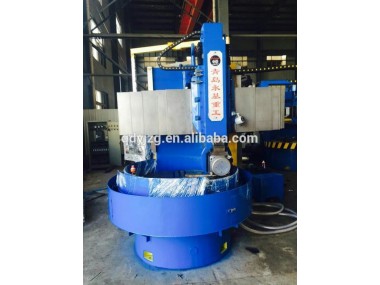

vvinnerck5116cnc単列垂直旋盤機

をcnc単列垂直旋盤の組み合わせである近代的な力学、 電気設備を拠点の経験上、 油圧機器は、 設計および製造の小規模および大規模な立旋盤。 それは設計、 現代の加工要件を満たすように製造高速切削をラフに工具と超硬カッター・の仕上げ加工の鋳鉄の工作物を、 合金鋼やその他の材料。


技術仕様

1- 機械構造

旋盤のベッドテーブルベースとそれぞれ基盤で修正されてい。 横梁、 垂直軌条を装備、 のガイドレールの上を移動しでゴールポストの支柱に引き締めオートマチック油圧。 軌条と移動をフィードは梁上で水平に、 とラムに移動し垂直フィードや化合物の残り。

主要な部品の旋盤のベッドマシンが含まれます、 テーブルベース、 テーブル、 横桁、 化合物の残り、 sideheadケース、 哺乳ｹｰｽとメインドライブがキャストされているギアボックスと高強度鋳鉄手順と樹脂砂、 除去される残留応力によって完璧な加熱処理のための技術。 すべての部品は、 合理的な構造と十分な補強リブを搭載している版に高強度でマシンを作る、 剛性と安定性。

2- メイン伝送構造

ロータリ作業テーブルは主電動機によってdrived、 ギアリダクションユニットと速度制御システムと実行するステップ速度レギュレーション( 16ギア) 表を作るためにの速度で2.5~80r/min。

3- 軌条、 送り機構の軌条

は、 軌条は梁上で、 とラムは、 正方形または五角形ツールデスク。 ラムは、 ht250から作られた完璧な熱処理後。 を性能は非常にいいです。 高剛性ラムを持っている実行時に。 を確保するために、 フィードは安定性と旋回のラム、 燃料タンクがあるバランスのとれたラムram上にデバイスを克服するために、 羊は重力。

垂直方向と水平方向フィード刃物台のレベルによってdrivedある12給電ボックス。

4- テーブルベース構造

テーブルを使用していの長軸構造と高- 高精度複列円筒ころ軸受センタリング半径方向に。 は、 内側の円周のテーパーと1:12ラジアルすきまを調整することを確保するための精度ロータリーテーブル。

5- ビームシステムアーキテクチャ

梁を作る垂直取る- 離着陸で演習カラムのガイドレール。 副- ワームギアボックスおよび昇降ネジはたacモータによってdrived。 ビームクランプと弛緩では巫女が油圧とドリフト。

6- 油圧システムの工作機械

油圧システムの主制御コンポーネントは、 国内外のよく知られている- メーカー製品と信頼性の高いパフォーマンスを持っている。 主なシステムの使用: 1)を提供する可変- スピードに電力メインドライブギアボックス油圧シリンダ2)テーブル用電源レールガイド装置3)バランスのとれたラムのための電源レール燃料タンク4)電源レールクランプするために梁燃料タンクシステム

7- 工作機械の潤滑

工作機械のための注油と電源レールビームなど動いているサイトの濃度によって固定- ポイント
8- 工作機械保護

時に機械が動いて、 モッフルモバイルサイトと連動範囲のセキュリティチェーン

8- 電機制御システム

1)パワー: 三つの- 相交流380v+10%380v-10%または、 50hz

2)賜るの必要なチェーン付き電動機、 連動などの保護デバイスに対応していると設計基準および国際的な普遍的な技術的要求を満たすことができバイヤー。
