| 電圧: | 220/380v | 原産地: | 中国(本土) | 銘柄: | vvinner | モデル番号: | yjm2016 | 重量: | 170000kg | 力(W): | 18キロワット | タイプ: | ガントリー | 保証: | 12ヶ月 | 条件: | 新しい | 認証: | 9001ce | 次元(L*W*H): | 6000*3400*4200mm | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: | 水- 証拠材料、 木製ケース、 コンテナで強化される固定ツール、 陸と海に適した輸送。 |
仕様 | ||
ワークテーブルのサイズ | ミリメートル | 2000・回; 1300 |
最大。 作業- 枚の重み | キロ | 3500 |
最大。 ブリッジの幅/ガントリー | ミリメートル | 1600 |
最大。 ストロークのx- 軸 | ミリメートル | 2000 |
最大。 ストロークのy- 軸 | ミリメートル | 1600 |
最大。 ストロークのz- 軸 | ミリメートル | 700 |
からの距離の主軸端作業- テーブル面 | ミリメートル | 100( 最小)- 800( 最大) |
スピンドルモータの電源 | キロワット | 18 |
スピンドル速度 | rpm | 6-5000rpm |
主軸テーパ |
| Iso7:24no50 |
繰り返し位置決め精度のx、 y、 z/300ミリメートル当たり | ミリメートル | ± 0.005/& plusmn; 0.005/& plusmn; 0.005 |
X、 y、 z位置決め精度/300mm | ミリメートル | ± 0.008/& plusmn; 0.008/& plusmn; 0.008 |
最大。 切削速度x/y/z | M/min | 8/8/8 |
最大。 急速な移動速度×/y/z | M/min | 12/12/12 |
冷却水タンクの音量 |
| 400リットル |
冷却ポンプの流量 |
| 60l/min |
潤滑装置 |
| 必要に応じて当たり要求自動的に注油してください |
空気圧システム |
| P=0.5~0.8mpaに |
油圧システム |
| P=7mpa,Q=40l/min |
工作機械制御システム |
| ファナック0iメイト |
ディスプレイ |
| Lcd8.4・プライム; lcd |

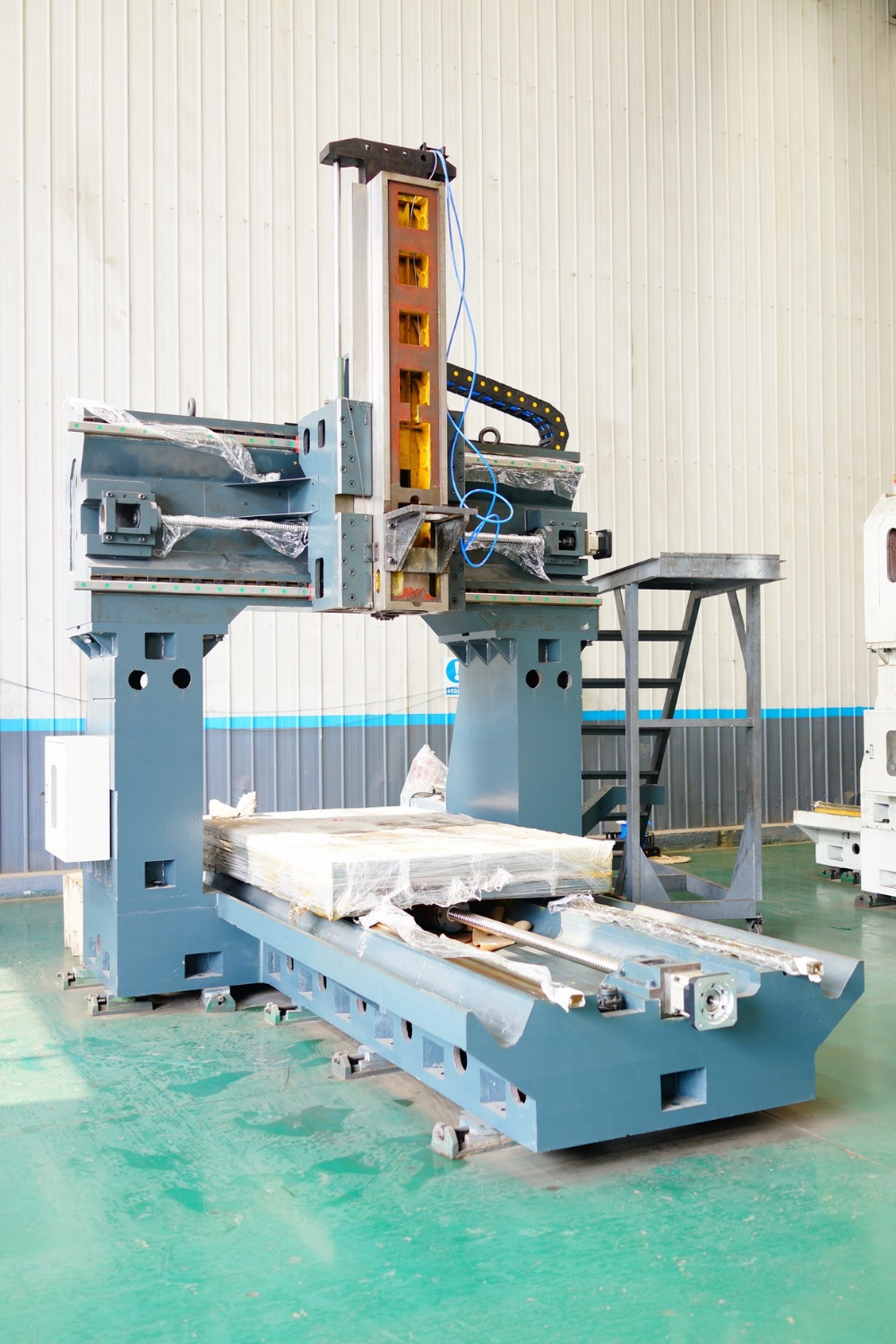

ワークテーブル
作業テーブルは強化するために使用され密度を高めるために四角い箱の腱をの接合部は、 ベースとコラム。 が大幅に向上します機械の剛性のツールとマシンツールの歪みに抵抗する能力.
我々がインストール垂直高濃度鉄筋の下に直接トラックを引き受けるワークの重量とテーブルマシン全体を避けるために一時停止状態で、 改善する変形、 支持力と本機の容量.
用途は、 作業台高密度四角いボックスと補強バーから作られた特別選抜の高強度鋳鉄。 我々は高さを大きくしてワークテーブルの変形を回避する、 ビームの.
スピンドルモータ
は、 ブロードバンドは、 スピンドルモータ速度のacサーボモータ、 実現しているで高トルク出力低速と高速処理を完成するための良い粗さ、 それは特に適しているように、 重切削用の部品加工機や金型。
日本の有名なブランドの用途は、 スピンドルベアリング& mdash; 精密p4グレード。 高精度確実にし、 耐久性と安定性。
油圧システム
このマシンが採用独立した油圧駅、 メインポンプ、 バルブ、 油圧部品はall輸入品で作られた高い安定性を持つ、 低故障率、 低ノイズ。、 油圧回路はシンプルでブロックされていない、 が装備されている自動温度制御を確保するための装置作業安定性と使用して寿命を延ばし。
制御システム
が装備されているマシンを日本の三菱cnc制御システム。 それは高速を持ってい、 高精度と高い安定性のために広く使用さ機能と加工複雑なワークの表面- 個。 マシンはx、 y、 zの3フィードの軸、 を実現することができる3軸協会。
