電圧: | 380ボルト | 原産地: | 中国(本土) | 銘柄: | zshc | 製品容量: | 5 sets/set週 | 適用: | エネルギー供給の管 | 管材料: | 炭素鋼 | 条件: | 新しい | モデル番号: | 100kw | 重量: | 3 t | 力(W): | 100kw | タイプ: | 管の溶接機 | 保証: | 12ヶ月 | 次元(L*W*H): | 1000*800*2000ミリメートル | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | モデル番号: | 100kw |
包装
包装: | 1. export木製パッケージ2. free燻蒸認証3。パレット用フォークトラック4。マークとして 買い手の要件 |
このページの内容
条件:新しいタイプ:パイプ溶接機パイプ材料:炭素鋼
原産地:河北、中国(本土)ブランド名: zshcモデル番号: 100KW
出力周波数: ( 350-420) 125khzのパイプ外径: 10〜38ミリメートル厚さ: 0.6〜1.5ミリメートル
溶接パイプタイプ:ラウンド/スクエア/長方形パイプアプリケーション:エネルギー供給パイプ生産能力: 100%
電圧: 380ボルト電力( w): 100kw外形寸法( l *ワット* h): 1000*800*2000ミリメートル
重量: 3 t保証: 12ヶ月dc定格電圧: 235ボルト
dc定格電流: 500a
包装&配信
包装の詳細:1. export木製パッケージ
2. free燻蒸認証
3。パレット用フォークトラック
4。マークとして買い手の要件
配信の詳細: 30日

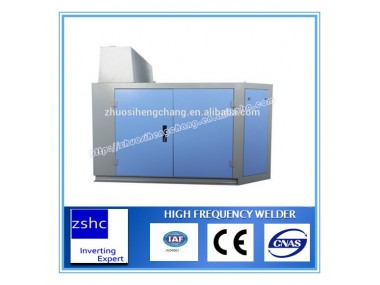

亜鉛メッキ鋼管h.f溶接機
会社情報
zshc電気有限株式会社は、現代の企業が可能の研究開発、生産と販売。当社の製品で作業している以上20の州、municipalitiesと自治区。をマシンのzshcに販売されて多くの他の国の横に中国、などタイ、ベトナム、インドネシア、アルバニア、ウズベキスタン、シリア、インドなど。zshc受け取ったユニバーサル賞賛からお客様世界によっては高品質の製品と完璧なアフターサービス。
製品の説明
1.簡単な紹介のソリッドステートhf溶接機
QGT-1シリーズソリッドステートh.f溶接機はspeciallyストレートシーム溶接。これは、高電力コンポーネントの米国ir irfp460 mosfetとドイツixys会社dsei60-06a急速な回復ダイオード。を高電源コンデンサcとインダクタコイルl作曲電流モードパラレルアッパー-電圧共鳴回路、必要としない出力トランス。したがって、それだけでなく効率が向上し、だけでなく増加は信頼性の溶接機。
をソリッドステートh.f溶接機は、そのような明確な特徴としてエネルギーの節約、効果的な溶接、シンプルな構造、容易なメンテナンス、低故障率、低メンテナンスコストなど。
2。動作原理のソリッドステートh.f溶接機
3. performance紹介
3.1dc電源ユニット
dc電源ユニットが含まれ是正、飛行波と制御部品。3相フルの制御可能なサイリスタ整流ブリッジと飛行波原子炉、飛行波コンデンサ、とフィルター確保安定したdc出力と保証高品質溶接。
電流計、電圧計と制御システムが装備されにdc電源ユニット。このようを溶接機は、制御可能でも中央制御ユニット。
出力dc電圧0-235ボルトは連続的に調整可能とは、ソフトスタートと時定数設定。
3.2インバータ出力ユニット
をインバータ部分によって構成されmosfet単相反転ユニット並列に接続。を電源の各ペアのユニットは50kw。を10pairsのユニット採用はビルディングブロック方法に実現電源重畳(から50kwに1000kw)。各ユニットは、自己診断能力。すべてのデザインは確保する簡単なインストールとメンテナンス。
自動負荷マッチングシステムは、最も効率と最低ミルコスト。さらに、を溶接トランスは必要ありません。
を保護回路は、特別に設計され。それを確保することが安定性と安全の溶接機、でもでオープンと短絡状態。また、それは余裕コイルアーク放電に減らすミル停止。
3.3中央制御ユニット
インストールされ付きlcd、電源と速度調整モジュール;を示す出力電流と電圧の直流電源ユニット;アーマチュア電圧と電流、励起電圧と電流の直流速度調整ユニット。をパイプラインが完全に制御による中央制御ユニット。
3.4水の水熱交換ユニット
組成:プレート熱交換器、水タンク、ポンプと電気制御部。
動作原理:内部冷却と呼ばれインナー水(蒸留水)、と外部冷却はと呼ばれる外水(普通の水)。外部とインナー水交換を通してプレート熱交換器温度を下げるのインナー水。したがって、を機器内部冷却される。
特徴:
a。シール循環、外側水(ノーマル)冷却をインナー水(蒸留水)、いいえスケーリング。
b。高効率の熱放射、低コスト、該当する大電力h.f機器。
c。貯水池は使用のため外水。
3.5整流分離変圧器
それは入力整流部の機器。削減を入力電圧から415ボルトに200ボルトに確保する安定した電力供給、同時に、を絶縁する電力網。
技術的パラメータ
タイプ | QGT-1-100 |
入力定格電力 | 150kva |
出力定格電力 | 100kw |
入力定格電圧 | 3 & φ。380ボルト |
入力定格電流 | 230a |
定格dc電圧 | 235ボルト |
定格dc電流 | 500a |
周波数範囲 | 350-420 Khz |
効率 | ≥ % |
力率(全負荷) | ≥ 9 |
冷却水圧力 | 0.25mpa |
冷却水の流れ | 11.7メートル& sup3;/h |
入力水温 | ≤35 |
共鳴方法 | シリーズ-パラレル 複雑な共鳴 |
供給リスト
説明 | 組成 | 数量。 |
QGT-1-100KW ソリッドステートh.f溶接機 ( 1単位)
| dc電源ユニット | 1 |
インバータ出力ユニット | 1 | |
中央制御ユニット | 1 | |
水の水熱交換ユニット | 1 | |
整流分離変圧器 | 1 | |
エアコン | 1セット |
