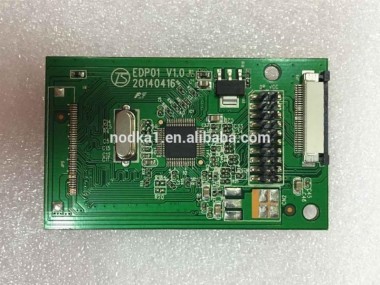

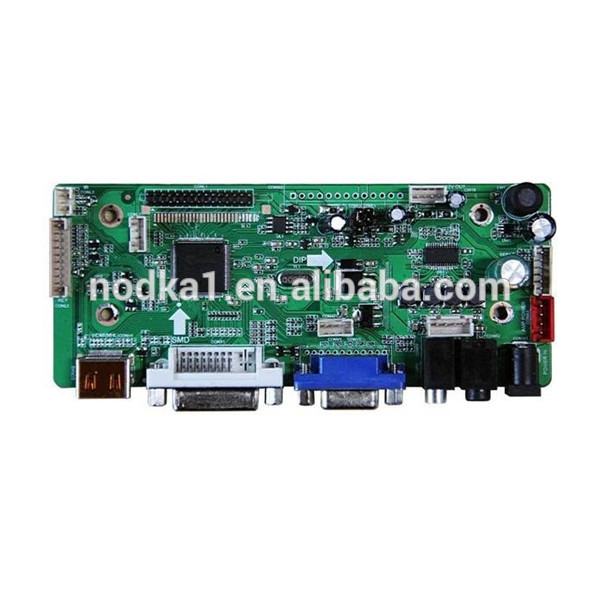

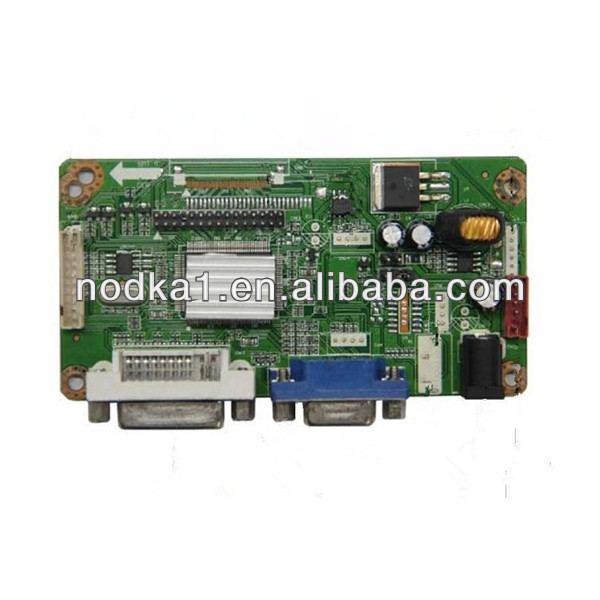

• Adボード、ドライバ基板、コントローラボード用edpインタフェースlcdパネル、1920*1080/1366*768-多層PCB
    商品番号: 10689528
    仕入れる商品へのお問い合わせについて、
    お電話の場合:スタッフに商品番号をお伝えください。
    商品の詳細

    原産地: 中国(本土) 銘柄: nodka モデル番号: ND-EDP01

    包装

    包装: 標準パッケージ

     1。ffc edpインタフェース

    no。

    インタフェース定義

    機能の説明

    1

    nc

    nc接続

    2

    gnd

    高速グラウンド

    3

    Lane1_N

    補完信号-レーン1

    4

    Lane1_P

    真信号-メインレーン1

    5

    gnd

    真速度地面

    6

    Lane0_N

    補完信号-レーン0

    7

    Lane0_P

    真sinal-メインレーン0

    8

    gnd

    高速グラウンド

    9

    AUX_P

    真信号- aldxllaryチャンネル

    10

    AUX_N

    補完信号- aldxllaryチャンネル

    11

    gnd

    高速グラウンド

    12

    vcc

    lcdロジックとドライバ電源

    13

    vcc

    lcdロジックとドライバ電源

    14

    nc

    nc接続

    15

    gnd

    lcm地面

    16

    gnd

    lcm地面

    17

    hpd

    hdp信号ピン

    18

    gnd

    lcm地面

    19

    gnd

    lcm地面

    20

    gnd

    lcm地面

    21

    gnd

    lcm地面

    22

    LED_EN

    ledブラックライトのオン/オフ

    23

    pwm

    システムpwm信号入力用調光

    24

    nc

    いいえ接続

    25

    nc

    いいえ接続

    26

    12vled

    ledバックライト電源

    27

    12vled

    ledバックライト電源

    28

    12vled

    ledバックライト電源

    29

    12vled

    ledバックライト電源

    30

    nc

    いいえ接続



    2. lvdsフラッディングスクリーンインターフェース

    no。

    インタフェース定義

    機能の説明

    1

    vsel

    フラッディングスクリーン電圧

    2

    vsel

    フラッディングスクリーン電圧

    3

    vsel

    フラッディングスクリーン電圧

    4

    gnd

    地面

    5

    gnd

    地面

    6

    gnd

    地面

    7

    RX00-

    lvdsシングル0の信号

    8

    RX00 +

    lvdsシングル0 +信号

    9

    RX01-

    lvdsシングル1の信号

    10

    RX01 +

    lvdsシングル1 +信号

    11

    rx02-

    lvdsシングル2の信号

    12

    rx02 +

    lvdsシングル2 +信号

    13

    gnd

    地面

    14

    gnd

    地面

    15

    RX0C-

    lvds単一クロック-信号

    16

    rxoc +

    lvds単一クロック+信号

    17

    RX03-

    lvdsシングル3の信号

    18

    RX03 +

    lvdsシングル3 +信号

    19

    RXE0-

    lvdsダブル0の信号

    20

    RXE0 +

    lvdsダブル0 +信号

    21

    RXE1-

    lvdsダブル1の信号

    22

    RXE1 +

    lvdsダブル1 +信号

    23

    RXE2-

    lvdsダブル2の信号

    24

    RXE2 +

    lvdsダブル2 +信号

    25

    gnd

    地面

    26

    gnd

    地面

    27

    rxec-

    lvdsダブルクロック-信号

    28

    rxec +

    lvdsダブルクロック+信号

    29

    RXE3-

    lvdsダブル3の信号

    30

    RXE3 +

    lvdsダブル3 +信号



    3. inverterインタフェース

    no。

    インタフェース定義

    機能の説明

    1

    gnd

    地面

    2

    gnd

    地面

    3

    adj

    バックライト制御

    4

    en

    バックライトスイッチ

    5

    12ボルト

    12ボルト電圧

    6

    12ボルト

    12ボルト電圧
