| 原産地: | 中国(本土) | 銘柄: | nodka | モデル番号: | ND-LM.61.B | タイプ: | TFT |
包装
| 包装: | 標準パッケージ |
lcdディスプレイドライバ基板、サポートのためのdvi-dとvga入力 | |||

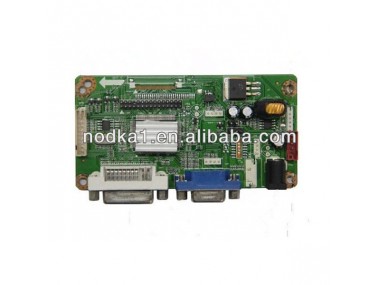

一般的な説明 | ND-LM.R61.Bは液晶ディスプレイドライバ基板、サポート1920*1080と次の解像度液晶パネル、サポート用dvdとvga入力、サポート50-75 ｈｚライン周波数範囲内の30-80 Khz、フィールド周波数で信号。ボードでは2*1ワット( 8 Ω)オーディオパワーアンプ。どのプログラムも動的コントラスト。 | ||
私たちはあなたで良い研究ソフトウェアサービス、を含む増やす顧客ブート画面、カスタムosd言語。都合上の全体の生産、私たちはあなた:完璧な老化モード、adc自動校正とデータが自動的に保存さを得るデータからバーコードスキャナとを生成edidデータと燃焼。また、提供あなたとディスプレイのwindowsオペレーティングシステムドライバ | |||
構成&一般使用上の注意 | 3.1用安全問題、保管してくださいボード8.0ミリメートル離れてから金属部品のテレビ少なくとも。 | ||
3.2 a esdシールドバッグは提供されに保護ボードから静電または磁気衝撃中配達。しかしはno金属ケースに安全性を確保、だからesdハンドルは必要なすべての時間 | |||
3.3明るさのパネルは影響大幅による温度。あなたが測定する必要がそれで同じ条件とまで待ってから、電源投入後10〜30分。 | |||
| 3.4を保つ基板表面きれい。チェック外観のボードにかどうか何らかの問題がある原因故障または欠如、などdilapidate、重いニック、など | |||
3.5を保つボードから離れて導体ときそれは作業 | |||
3.6押さないでください、歪めまたは逆アセンブルをボード | |||
3.7クリーンをボードで柔らかい乾いた布ときそれの汚い | |||
3.8しないワイヤーではボードに電源前パネルは正しく接続 | |||
| 製品の特徴 | |||
| パネル | インタフェース | シングル/デュアルlvds | |
解像度 | 1920 * 1080とを以下 | ||
電力供給 | 3.3ボルト、5ボルト、12ボルト | ||
| 電源 | 要件 | 5ボルト、5vsb、12ボルトOr12V | |
スタンバイ電源 | < 0.3ワット | ||
| osd言語 | 簡体中国語、繁体字中国語、英語、フランス語、ドイツ、イタリア、スペイン、ポルトガル語、日本、韓国 | ||
| キー機能 | 電源+-オート、メニュー | ||
ビデオ入力 | dvi vga | フォーマット | |
オーディオ入力 | dvi vga | イヤホン入力 | 0.22.0VRMS |
| オーディオ出力 | 最大出力電力 | 2 × 1ワット( 8 Ω) thd + n < 10% @ 1 Khz | |
| lnterface精細 | 注:正方形パッドとして定義されn0.1 | ||
精細のユニバーサルソケットボードはに基づいてソケット開口対内、startcounting左から右(除くカスタム型カード) | |||
cn15 (6pin/2.0):インバータコネクタ | |||
いいえ | シンボル | 説明 | |
1 | 12ボルト | 12ボルト電源( 12ボルト | |
2 | 12ボルト | 12ボルト電源( 12ボルト | |
3 | BL_ON | バックライトon/off制御 | |
4 | adj | 明るさ調整電圧信号 | |
5 | gnd | 地面 | |
6 | gnd | 地面 | |
cn5 (ピン/ 2.0):キー基板コネクタ | |||
いいえ | シンボル | 説明 | |
1 | ko | 電源 | |
2 | LED-R | レッドled | |
3 | LED-G | グリーンled | |
4 | gnd | 地面 | |
5 | k6 | (デフォルトで)オート | |
6 | k5 | (デフォルトで)メニュー | |
7 | k4 | (デフォルトで)左 | |
8 | k3 | (デフォルトで)右 | |
9 | k2 | (デフォルトで) nc | |
10 | k1 | (デフォルトで) nc | |
11 | 3v3 | 3.3ボルト電源 | |
| cn15 (6pin/2.0): 5ボルト電源 | |||
いいえ | シンボル | 説明 | |
1 | 5vsb | + 5ボルトスタンバイ電源 | |
2 | stby | 電源オン/オフ制御 | |
3 | 5ボルト | + 5ボルト電源 | |
4 | 5ボルト | + 5ボルト電源 | |
5 | gnd | 地面 | |
6 | gnd | 地面 | |
| cn2 (4ピン/ 2.0): 12ボルト電源 | |||
いいえ | シンボル | 説明 | |
1 | 12ボルト | 12ボルト電源 | |
2 | 12ボルト | ||
3 | gnd | 地面 | |
