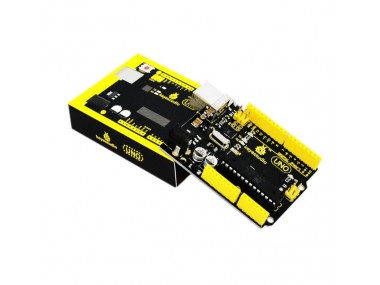

    Keyestudior3ardunounounoと互換性がありr3+usbケーブル-その他電子部品
    商品番号: 10670130
    仕入れる商品へのお問い合わせについて、
    お電話の場合:スタッフに商品番号をお伝えください。
    商品の詳細

    原産地: 中国(本土) 銘柄: keyestudio モデル番号: unor3keyestudio
    matrial: fr4 長さ: ミリメートル68.6 幅: ミリメートル53.4
    重量: 25g マイクロコントローラ: atmega328 動作電圧: 5v
    入力電圧( 推奨): 7-12v

    概要

    Unokeyestudior3で、 マイクロコントローラボードに基づいてatmega328( データシート)。 それはデジタル入力14/出力ピン( そのうち6として使用することができpwm出力)、 6アナログ入力、 セラミック発振子、 16mhzの、 usb接続、 電源ジャック、 icsp、 ヘッダー、 とリセットボタン。 それを支えるために必要すべてのものが含まれていマイクロコントローラ; 単に接続しそれを使ってコンピュータにusbケーブルや電源を使ってそれにac-dcアダプタまたはバッテリ始めるために。

    宇野r3異なるものが先行するすべてのボードという点でそれは使用されません、 ftdiusbへ-- シリアルドライバチップ。 代わりに、 それが施されていますatmega16u2としてプログラム、 usbへ-- シリアルコンバータ。

    Unor3、 ボードの新機能は次のような:



    1.0ピン配置: 追加されたsdaおよびsclピンの近くにあるピンをarefと他の2新しいピンの近くに置かれたリセット端子に、 を盾をiorefであることができるように適応する電圧ボードから提供。 将来的に、 盾なり両方と互換性があり、 ボード使用していたavr、 を運営して5vでのとやarduinoの作動が起因が3.3v。 もう一つは、 ピン接続されていない、 将来のために予約されている目的。

    強くリセット回路。

    atmega16u28u2を交換してください。



    仕様

    マイクロコントローラ

    atmega328

    動作電圧

    5v

    入力電圧( 推奨)

    7-12v

    入力電圧( 制限)

    6-20v

    デジタルi/oピン

    14( の6pwm出力を提供している)

    アナログ入力ピン

    6

    Dc電流あたりのi/oピン

    40ミリアンペア

    Dc電流3.3vピンのための

    50ミリアンペア

    フラッシュメモリ

    キロバイト32( atmega328) によって使用されている0.5キロバイトのブートローダ

    sram

    2キロバイト( atmega328)

    eeprom

    キロバイト1( atmega328)

    クロック速度

    16mhzの

    長さ

    ミリメートル68.6

    ミリメートル53.4

    重量

    25g
