原産地: | 中国(本土) | 銘柄: | keyestudio | モデル番号: | 4 チャンネル 5 ボルト リレー | サイズ: | 7.5 センチ * 5.5 センチ * 1.5 センチ | 理論: | 電磁石のリレー | 接触の負荷: | 低い電力 | 使用法: | PCB | 素材: | fr4 | sku: | ks0058 |
包装
包装: | 帯電防止袋 |
はじめ に

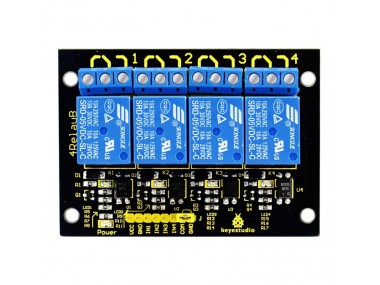

keyestudio リレー シールド採用高品質リレー で四チャンネル入力と 4 チャンネル出力。 これ は 、接続に 250 ボルト/10a ac要素または 24 ボルト/10a dc要素に 最大、 したがって 、 これ は 、使用する コントロール ライト 、 モーター と など 。
を モジュール化設計は 、簡単に接続する arduino の拡張ボード 。 を出力状態の リレー は示さ によって led便宜上の実際の アプリケーション 。
仕様
制御信号: ttl電圧
定格負荷:
10a 250vac
10a 125vac
10a 30DC
10a 28vdc
定格貫通電流: 10a (no) 5a (nc)
最大スイッチング電圧: 250vac 30vdc
接触作動時間: <10 ミリ秒
精細の モジュール ピン:
私は) ピン 1 ピン 4----制御端
ii)電源( vcc)
iii)地面( gnd)
サンプル コード
int型ベース = 2;//i/o ピン接続する最初の リレー
int num = 4;//総数の すべて の リレー
空隙セットアップ ()
{
用( int私は = ベース;私は <ベース + num;私は + +)
{
を pinmode (i 、 出力);//セット デジタル i/o ピン として出力
}
}
ボイド ループ ()
{
用( int私は = ベース;私は <ベース + num;私は + +)
{
digitalwrite (i 、 低);//セット デジタル i/o ピン として & lsquo 。 low 、 すなわち 。 を オフ リレー次第に
遅延( 200);//遅延
}
用( int私は = ベース;私は <ベース + num;私は + +)
{
digitalwrite (i 、 高);//セット デジタル i/o ピン として & lsquo 。 low すなわち 。 オン を リレー次第に
遅延( 200);//遅延
}
}
