| 原産地: | 中国(本土) | 構造: | スロットレス | 銘柄: | vishanmotor | モデル番号: | ec3260spg32 | タイプ: | マイクロモーター | 認証: | CCC, CE | 使用法: | ファン, 家庭電化製品, 他 | 効率: | IE 1 | 電圧（V）: | 24v | スピード(RPM): | 100rpm | 持続電流（A）: | 2a | 出力電力: | 30w | 代わり: | ブラシレス | 特徴を保護しなさい: | 他 | トルク: | 7nm | タイプ: | ブラシレスモーター |
包装
| 包装: | ポリフォームまたは内部カートンセパレータ、 強力な輸出カートンボックス外、 パレットが付いている |

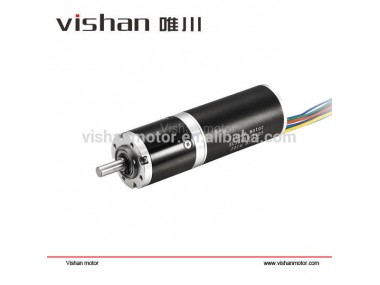

プラネタリギヤ32ミリメートルスロットレスブラシレスdcモータ、 センサ/センサレス
_________________________________________
特性:
ブラシレスdcモータ
-ステータ巻線はカップ- 状の巻線、 コギングなし効果、 トルクをfluctuationis非常に小さい
-nd-fe-b系磁石、 高電力密度
-アルミ合金シェル、 より良い放熱、 低い温度上昇
・nmb- nskのボールベアリング
-小説のために構造組み合わせは、 カバーとフレーム、 インストールの精度を確保する
-ホールセンサの内部、 運転しやすい
遊星ギアボックス
-遊星ギア構造設計
-すべての材料が加工されてい歯車が含まれています、 これは許容範囲を制御しますとパフォーマンスが向上
非常に低速で-、 まだを供給することができ非常に大きなトルク
-比較してより高い効率、 他の類似ギアボックス
-非常に低いノイズレベル
___________________________________
仕様のギアボックス:
ハウジング材料 |
| 鋼 |
歯車材料 |
| 鋼1 |
出力にベアリング |
| ボールベアリング |
ラジアル荷重( から10mmフランジ) |
| ・ル;1.6kgf |
アキシアル荷重シャフト |
| ・ル;0.5kgf |
ラジアルプレイのシャフト |
| ・ル;0.04ミリメートル |
スラストプレイのシャフト |
| ・ル;0.4mm |
バックラッシュ、 なしで- ロード |
| ・ル;2・度; |
最大許容入力速度で連続的な働き |
| ・ル;36000rpm 2 |
動作温度範囲 |
| -30- 100・#8451; |
プラスチックすることができ1遊星歯車に応じてトルク
2のギアボックスの長さは高速で規格外
___________________________________________
ギアボックス仕様
減速比( 一部) | トルク定格許容差 | 最大公差モーメンタリ | 効率 | l (mm) |
4.4,5.25、 6.7.8.3 | 23.4kgf-cm | 70.2kgf-cm
| 93％ | 31.2 |
15.1,16.9,18、 19.4.、 20.1,23.1,25.6,27.6,29.3,31.8,35、 36.5,43.5,55.2 | 31kgf-cm | 93.0kgf-cm | 86% | 387 |
61.7,68.7,77.1,87.6,1006.6,109、 120、 125、 129、 134.1,139.8,144.7,149.1,154、 160.4,166.8,183.8,191.4,211.7,228.4,233.3,243、 264.5,290、 296.3 | 38.8Kgf-cm | 116.4Kgf-cm | 80％ | 46.2 |
335.9,344.8,368.2,373.4,375.5,385.5,411.4,417.4,428.5,431、 447.2,460、 466.7,479.2,494.8,511.3,528、 535.7,567.9,571.7,590.3,630、 639.2,656.2,677.6,705.8,733.7,749.6,759.7,800、 811.7,833.3,842.1,860.4,894.4,902.2,931.7,964.7,994.3,1005、 1027、 1036、 1069、 1112、 1136、 1158、 1199、 1236、 1276、 1304、 1329、 1382、 1523、 1556、 1586年、 1755、 1892年、 1933年、 1975年、 2014年、 2403、 2445、 3051、 3792、 4713 |
46.5Kgf-cm |
139.5Kgf-cm |
75％ |
53.7 |
|
|
|
|
|
______________________________________________________
アプリケーションの例として:
蠕動ポンプ、 automaticカーテン、 atm、デジタルサーボ等。
________________________________________________________

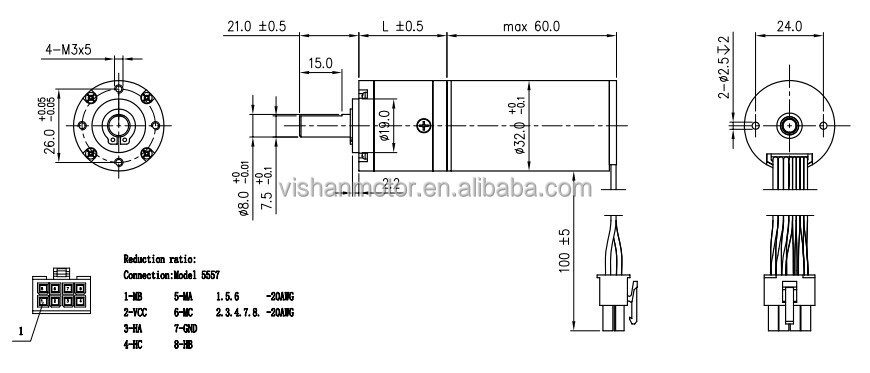

描画:
_______________________________________________________
vishanモーターhttp://www.vishanmotor.com
