| 電圧（V）: | 24v | スピード(RPM): | 100rpm | 構造: | スロットレス | 原産地: | 中国(本土) | 持続電流（A）: | 2a | 銘柄: | vishanmotor | 出力電力: | 70w | モデル番号: | ec3670spg36 | 代わり: | ブラシレス | タイプ: | マイクロモーター | 認証: | CE, CCC | 使用法: | 家庭電化製品, ファン | トルク: | 10nm | 効率: | IE 1 | タイプ: | ブラシレスモーター |
包装
| 包装: | ポリフォームまたは内部カートンセパレータ、 強力な輸出カートンボックス外、 パレットが付いている |

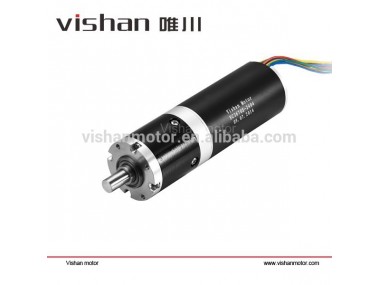

36ミリメートル惑星ギヤードスロットレスブラシレスdcモータセンサー/センサレス
_________________________________________
特性:
ブラシレスdcモータ
-をステータ巻線はカップの形巻線、なしでcogging効果、をトルクfluctuationis非常に小さな
-nd-fe-b系磁石、高電力密度
-アルミ合金シェル、より良い熱放散、より低い温度上昇
-nmb & nskボールベアリング
-小説構造用カバーとフレームの組み合わせ、インストールを確認して精度
-ホールセンサ内部、簡単にドライブ
遊星ギアボックス
-遊星ギア構造設計
-すべての材料が含まれてい歯車は機械加工、これはコントロールを公差とより良いパフォーマンス
-で非常に低速度、まだでき供給非常に大きなトルク
-より高い効率比較する他の類似のギアボックス
-非常に低いノイズレベル
___________________________________
仕様のギアボックス:
ハウジング材質 |
| 鋼 |
ギア材料 |
| 鋼1 |
ベアリングで出力 |
| ボールベアリング |
ラジアル荷重(10ミリメートルからフランジ) |
| ≤10kgf |
シャフト軸方向荷重 |
| ≤6。0kgf |
ラジアルプレイのシャフト |
| ≤0.04ミリメートル |
スラストプレイのシャフト |
| ≤0.4ミリメートル |
バックラッシュ、で無負荷 |
| ≤2° |
最大許容入力速度で連続作業 |
| ≤30000 rpm 2 |
動作温度範囲 |
| -30-100& #8451; |
1惑星ギアは、プラスチックによるとトルク
2ギアボックスの長さは規格外で高速
___________________________________________
ギアボックス仕様
減速比(部分) | 定格公差トルク | マックスモメンタリ公差 | 効率 | l (ミリメートル) |
4.3、5.1、6.3。7.6 | 32.4Kgf-センチメートル | 97.2Kgf-センチメートル
| 93% | 35.6 |
14.7、16.3、17.3、18.6。、19.2、21.9、23.9、25.8、27.2、28.9、32、32.9、38.7、39.7、48、58.1 | 43.2Kgf-センチメートル | 129.6Kgf-センチメートル | 86% | 44.2 |
65.6、74.6、81.4、90.5、92.6、98.5、109、112.1、117.2、124.6、132、138、141.8、146.7、150.4、162.4、166.9、171.2、182、196.5、201.5、207.1、220.3、243.9、250.7
| 54.0kgf-センチメートル | 162kgf-センチメートル | 80% | 52.8 |
277.4、295.2、302.6、315.8、335.8、342.8、351、366.2、373.3、382.2、399.4、413.2、424.8、450、459.3、472.2、483.4、500.1、512.7、537.4、555.9、569.1、583.5、611.5、620.6、632.6、648、670、686.9、706.6、632.6、648、670、686.9、706.2、719.9、744.7、751.1、763.6、785、824.4、831.4、847.6、854.7、869、893.4、924.2、950.1、997.8、1006、1023、1052、1078、1081、1119、1147、1238、1269、1272、1305、1388、1499、1536、1580、1680、1860、1907、2251、2307、2793、3380 |
64.8kgf-センチメートル |
194.4kgf-センチメートル |
75% |
61.4 |
|
|
|
|
|
______________________________________________________
アプリケーション例:
蠕動ポンプ、自動カーテン、atm、デジタルサーボなど。
________________________________________________________

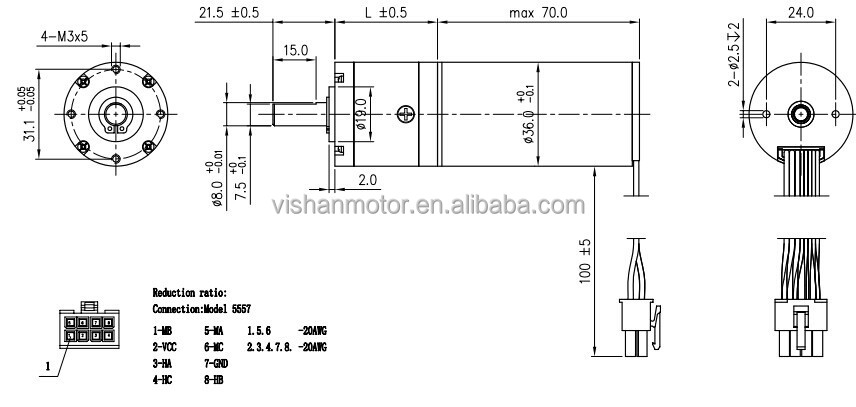

描画:
_______________________________________________________
vishanモーターhttp://www.vishanmotor.com
