| 原産地: | 中国(本土) | 銘柄: | zhiyue | モデル番号: | Vs1( zn63)- 12 | タイプ: | 真空 | ポーランド人は番号が付いている: | 他 | タイプ: | 固定型/handcarタイプ | 周囲温度: | 上記+40degree、 以下- 40度 | 高さ: | ≤2000m | 風圧: | を超えない700pa | 不潔な度: | iv度 |
包装
| 包装: | 標準的な輸出パッケージ |

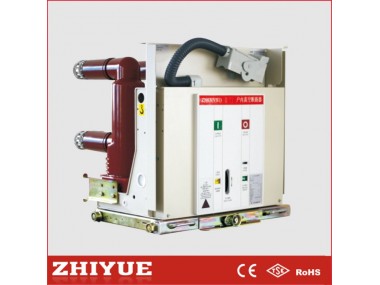

真空回路ブレーカ15kv
製品の説明
説明
アウトライン
ZN63 (vs1)-24kvシリーズ真空回路ブレーカーは西を開発しました新しいタイプの電気回路ブレーカ、固体のポール構造、シール、絶縁ことも使用するシンプルな構造。
ZN63-24シリーズ真空回路ブレーカーは三相AC50-60HZ、定格電圧の24kv屋内スイッチギア、としてネットワーク機器、産業および鉱業機器、電源保護と制御ユニット。固体極回路ブレーカーを使用して一部をapgプロセス、を保護する真空遮断と反対メインcirccuitゼロから衝突、をインパクトのほこりや結露、を定格電流用アプリケーション頻繁な操作、または短絡遮断crrentのいくつかの場所、しかし、またに貧しい環境条件のための使用の場所。
主な技術パラメータ(24kv)
番号 | プロジェクト | ユニット | データ | |||||
20ka | 25KA | 31.5KA | ||||||
1 | 定格電圧 | kv | 24 | |||||
2 | 最大動作電圧 | kv | 24 | |||||
3 | 定格電流 | を | 630-1250 | 630-1250 | 630-2500 | |||
4 | 定格短絡遮断電流 | ka | 20 | 25 | 31.5 | |||
5 | 定格短絡電流 | ka | 50 | 63 | 80 | |||
6 | 定格ピークに耐える電流 | ka | 50 | 63 | 80 | |||
7 | 4 s定格短絡耐える電流 | ka | 20 | 25 | 31.5 | |||
8 | 定格絶縁レベル | 周波数電圧(定格壊す前と後) | kv | 65 | ||||
インパルス電圧(定格壊す前と後) | 125 | |||||||
9 | 定格動作シーケンス |
| すべてのサブサブ0.3S-sub-180s-Hop | |||||
10 | 機械的寿命 | 回 | 20000 (m2) | |||||
11 | 定格短絡電流ブレイキング回 | 回 | 274 (e2) | |||||
12 | 定格動作機構を閉じる電圧(dc) | 12v | ac,dc 110,220 | |||||
13 | アクチュエータ電圧の水門(dc) | 12v | ac,dc 110,220 | |||||
14 | 接触開口距離 | ミリメートル | 13±1 | |||||
15 | overtravel (長さの接点バネ圧縮) | ミリメートル | 3.5±0.5 | |||||
16 | 三相ポイント、を閉じる相の異なる | MS | ≤2 | |||||
17 | 連絡を閉じるバウンス時間 | MS | ≤2 | |||||
18 | 平均開口速度 | m/s m/s | 1.1~1.7 | |||||
19 | 平均開閉速度 | 0.6~1.1 | ||||||
20 | トリップ時間 | 最大動作電圧 | s
| ≤0.05 | |
最小動作電圧 | ≤0.08 | ||||
21 | を閉じる時間 | s | 0.1 | ||
22 | をメイン回路抵抗の各相 | uΩ | 630≤50 1250≤45 | 1600-2500≤40 | |
23 | 累積厚さの摩耗連絡可能動き | ミリメートル | 3 | ||

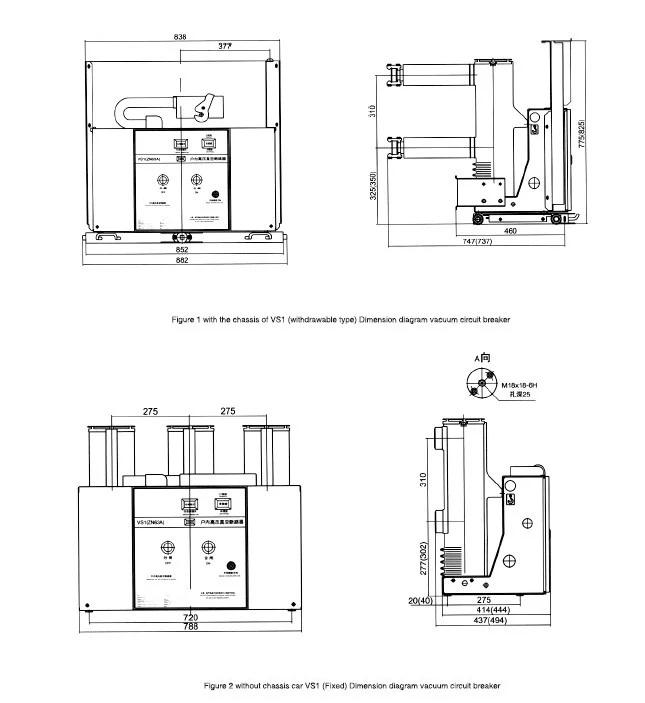

全体寸法
