| 原産地: | 中国(本土) | 銘柄: | zhiyue | モデル番号: | Zn63( vbm7) | タイプ: | 真空 | ポーランド人は番号が付いている: | 他 | タイプ: | 固定型とhandcarタイプ |
包装
| 包装: | 標準的な輸出パッケージ |
中国hv真空回路ブレーカ
製品の説明
説明
ZN63A(VBM7)-12-24KV

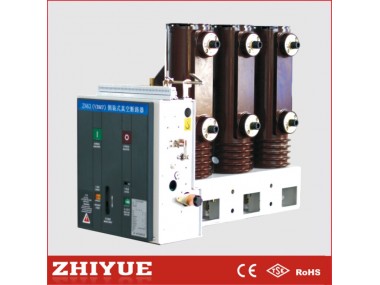

サイドマウント真空回路ブレーカ、動作機構とフルセットのスペアパーツ
アウトライン
VS1-12-24-Typeサイドマウント(VBM7)真空回路ブレーカ屋内高電圧スイッチギアfr定格12に24 kv電圧、周波数50 ｈｚ三相電源システム、として使用電気保護と制御、としては特別な利点の真空回路ブレーカ。特に頻繁の下で動作する必要が定格海流、または複数を壊す短絡電流場所。
VS1-12-24型サイドマウント(VBM7)固定取付け真空回路遮断器は、主に固定オープン開閉装置、を回路ブレーカ単独で、ではなくリング電源、ボックス型可変、または非標準電源供給システム。
主な技術パラメータ(12kv)
番号 | プロジェクト | ユニット | データ | ||||
1 | 定格電圧 | kv | 12 | ||||
2 | 最大動作電圧 | kv | 12 | ||||
3 | 定格電流 | を | 630-1250 | 630-1600 | 630-1600 | ||
4 | 定格短絡遮断電流 | ka | 20 | 25 | 31.5 | ||
5 | 定格短絡電流 | ka | 50 | 63 | 80 | ||
6 | 定格ピークに耐える電流 | ka | 50 | 63 | 80 | ||
7 | 4 s定格短絡耐える電流 | ka | 20 | 25 | 31.5 | ||
8 | 定格絶縁レベル | 周波数電圧(定格壊す前と後) | kv | 42 (骨折84) | |||
インパルス電圧(定格壊す前と後) | 75 (骨折48) | ||||||
9 | 定格動作シーケンス |
| すべてのサブサブ0.3S-sub-180s-Hop | ||||
10 | 機械的寿命 | 回 | 10000 | ||||
11 | 定格短絡電流ブレイキング回 | 回 | 50 | ||||
12 | 定格動作機構を閉じる電圧(dc) | 12v | ac,dc 110,220 | ||||
13 | アクチュエータ電圧の水門(dc) | 12v | ac,dc 110,220 | ||||
14 | 接触開口距離 | ミリメートル | 11±1 | ||||
15 | overtravel (長さの接点バネ圧縮) | ミリメートル | 3.5±0.5 | ||||
16 | 三相ポイント、を閉じる相の異なる | MS | ≤2 | ||||
17 | 連絡を閉じるバウンス時間 | MS | ≤2 | ||||
18 | 平均開口速度 | m/s m/s | 0.9~1.2 | ||||
19 | 平均開閉速度 | 0.5~0.8 | |||||
20 | トリップ時間 | 最大動作電圧 | s
| ≤0.05 | |||
最小動作電圧 | ≤0.08 | ||||||
21 | を閉じる時間 | s | 0.1 | ||||
22 | をメイン回路抵抗の各相 | uΩ | 630≤50 1250≤45 1600≤40 | ||||
23 | 累積厚さの摩耗連絡可能動き | ミリメートル | 3 | ||||

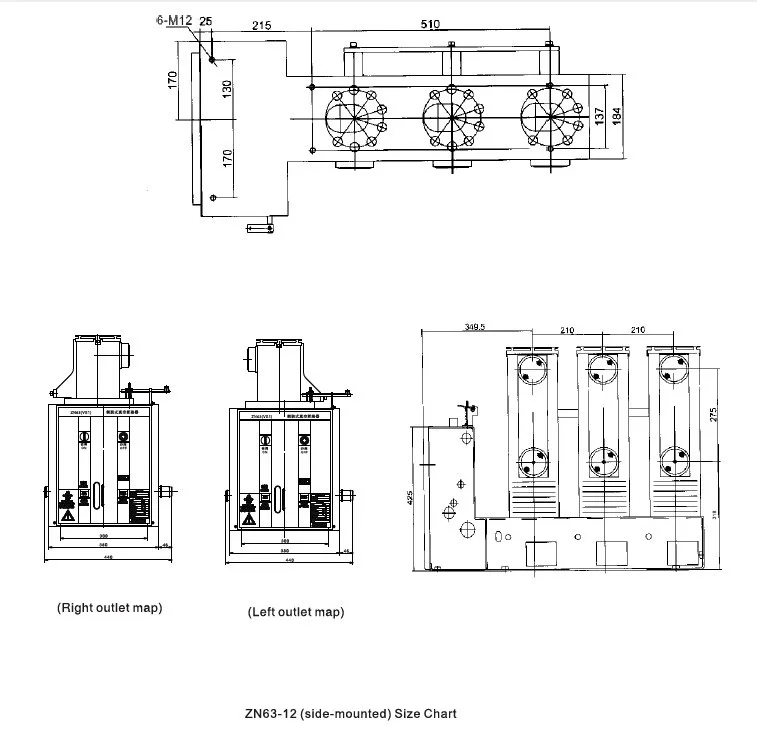

全体寸法
