| 出力電圧: | 330v0〜 | 出力頻度: | N/a | 原産地: | 中国(本土) | 銘柄: | idealtek | モデル番号: | psp | 入力電圧: | 〜342440vac( 380/400vac)、 〜208220vac( 187v/242vac)( オプション) | 出力タイプ: | dc | 出力電流: | 45a0〜 | 出力電力: | 15キロワット | 出力制御: | プログラム可能な出力制御 | 実装方法: | 19 パワーラックマウント可能 | 保証: | 1年 | アプリケーション: | テスト、 モータ駆動、 スパッタリング磁石 | 保護: | ip21 |
包装
| 包装: | 合板ケース |
pspシリーズ高精度プログラマブルスイッチングモードdc電源
簡単な紹介
pspシリーズは高精度プログラマブルdc電源新世代デザイン・高度な技術を採用しました、 それは卓越した付き- 負荷過渡応答速度、 スーパー低リップル、 高電力密度、 また、 はサポートマルチ- 単位並列接続作業、 異なる電力使用と同じモデル全エンクロージャ。
このシリーズはにとっては理想的なオプション製品の研究、 資格、 製造熱傷- で、 提出された医療、 環境分野、 エネルギー・電界、 食べた提出された必要性試験および他の高- パワーdc電源装置。
特徴:
u 高効率、 パワーを救う-、 環境と低排出ガス。
u 高い信頼性・安定性。
u 低リップル@20mvrmsスーパー
u 低ノイズ@100mvp- p、 20hz~20mhz
u クイック1ms負荷応答、& plusmn; 0.75%変動。
u クイック負荷応答: クイックロードの要件を満たすまたは電流差異、 負荷応答時間<1ms、 電圧変動<± 0.75%
u 各種制御モード:
10- 回転ポテンショメータ
または0~5v0~10vアナログ信号( 孤立ノン/- 隔離された)
プログラマブル、 異なる通信ポート: rs232、 rs485、 することができ、 usb、 gpib、 lan等。
マスター- スレーブの制御。
u サポートマルチ- 単位並列接続作業、 総電力150キロワットまで加えることができました。
u 短い/熱過/過電圧/不足相保護。
u モジュールアセンブリ、 のための簡単なインストールやメンテナンス。
u 高電力密度: 電力密度が大幅に向上しモジュラー設計によって; エンクロージャの15キロワット3u業界標準ユニットは、 唯一のエンクロージャ、 より便利であるシステム構成・並列運転のための。
u 電圧補償機能を: 直接に接続し負荷電圧損失を補償する負荷にケーブル。
技術仕様
入力 | 接続モード | トリ- 相、 三つの- ワイヤー+gnd | ||
電圧 | 〜342440vac( 380/400vac)、 〜208220vac( 187v/242vac)( オプション) | |||
周波数 | 50/60hz | |||
力率 | >0.78;> 0.9( オプション) | |||
出力 | 出力電圧 | タイプ | dc | |
精度、 出力効率 | ±0.1%、> 85％ | |||
安定性 | ±0.05%( 予熱接続後に30分) | |||
レギュレーションライン | ±0.01%(±10％@一定の負荷の定格入力) | |||
負荷レギ | ±0.02%( 無負荷全負荷まで@定格入力) | |||
立ち上がり時間 | 100ms( 5％95％〜フルスケール) | |||
ダイナミックな機能 | 1ms応答時間、 変動±0.75%( 50％~100%負荷分散) | |||
リップル率 | 〜60mvrms20mvrms、 〜75mvp-p350mvp-p( 50v~600v) | |||
リモート補償 | モデルのために・ル;100v、 線路損失補償は以上10％フルスケールの電圧( 5％、 各負荷ライン) モデルのために>100v、 線路損失補償は以上4％フルスケールの電圧( 2％、 各負荷ライン)
| |||
出力電流 | タイプ | dc | ||
精度 | ±0.2% | |||
安定性 | ±0.05%( 予熱接続後に30分) | |||
レギュレーションライン | ±0.05%(±10％@一定の負荷の定格入力) | |||
負荷レギ | ±0.1%( 無負荷全負荷まで) | |||
立ち上がり時間 | 40a/ms( 抵抗負荷) | |||
リップル率 | <±0.05% | |||
パネルコントロール | ディスプレイ | デジタル管表示を導いた | ||
設定 | 10- 回転ポテンショメータのための電圧・電流設定 | |||
保護 | 過電圧、 電流- 制限、 熱過、 不足相保護 | |||
リモコン | Rs232c、 0〜10vアナログ信号制御( デフォルト) | |||
内部抵抗のシミュレーション | 電池内部抵抗シミュレーション機能( オプション) | |||
インバータのテスト | U/i( pv) 曲線のプログラム可能なソフト、 rs232通信インターフェース等。( オプション) | |||
·プログラマブル高精度 | デジタルインタフェース電圧/精度電流、 プログラマブル: 0.5パーセントのフルスケール+1ビット( フロントパネルディスプレイ) | |||
デジタルインタフェース電圧/電流精度を読んで: 0.5パーセントのフルスケール+1ビット( フロントパネルディスプレイ) | ||||
作業環境 | 作業温度 | 0〜50・度; c | ||
保管温度 | -25〜65・度; c | |||
湿度 | 相対湿度: 95％、 0・度; c〜50・度; c | |||
高さ | ・ル;1500メートル | |||
冷却方式 | 強制空気- 冷却、 フロントインレット、 バックコンセント、 温度- 制御ファン。 | |||

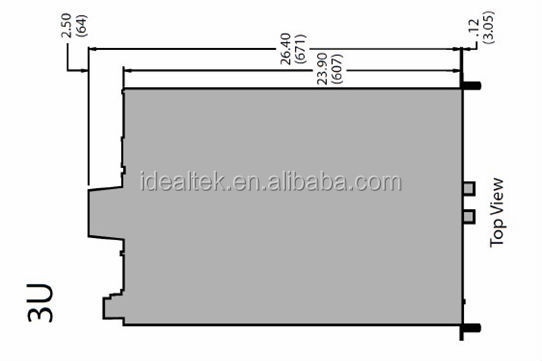

サイズ | 483*635*133.4( w*d*h)( mm) | |||
重量 | <36kg | |||
モデルリスト
/電圧電流/パワー | 5キロワット | 10キロワット | 15キロワット |
40v | 125a | 250a | 375a |
80v | 63a | 125a | 188a |
160v | 31a | 63a | 94a |
330v | 15a | 30a | 45a |
600v | 8a | 17a | 25a |
800v | 6a | 13a | 19a |
1000v | 5a | 10a | 15a |

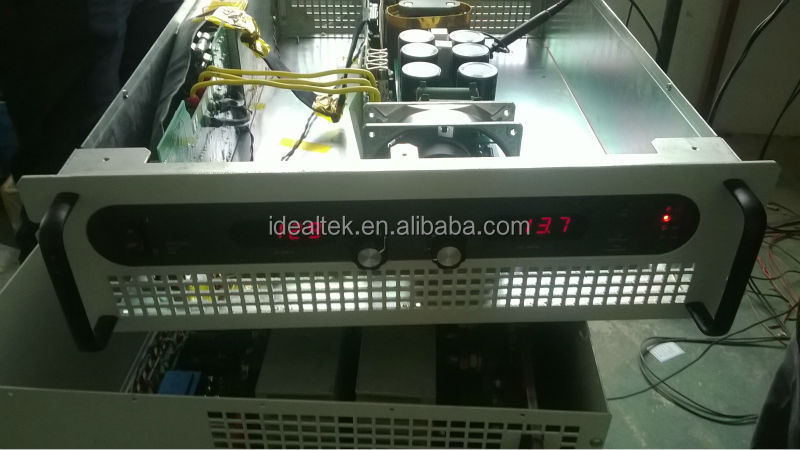

リファレンスの写真

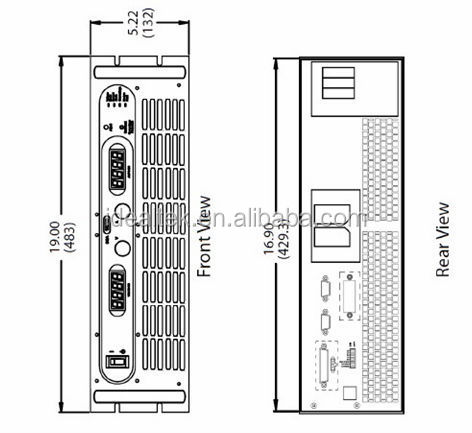

l フロントパネル
