| 出力電圧: | 0~40v | 出力頻度: | 高周波パルスまたは低リップルdc | 原産地: | 中国(本土) | 銘柄: | idealtek | モデル番号: | stp | 入力電圧: | 380v、 220v、 415v、 480v | 出力電流: | 0~20000a | 出力電力: | 800kw | アプリケーション: | 亜鉛、 銅、 クロムめっき、 電気分解 | 出力: | 高周波パルス、 メッキに適した | 制御モード: | 定電流、 定電圧 | 効率: | >90% | 保護: | 短絡/過負荷/過電圧/全温度範囲で | 冷却: | 水冷却または強制空冷 | 力率: | >0.92 | タイマー: | 利用可能な | 出力極性反転: | 利用可能な | 色: | グレー |
包装
| 包装: | 合板ケースのパッキング |
stpシリーズ電気めっき電源
導入
このシリーズの電源装置は使用を電気めっきするため、 特別に設計された、 ような電気銅めっき、 錫を電気めっき、 電気めっきニッケルとゴールド等を電気めっき。
このシリーズの電源装置は様々な種類の制御モード、 完璧な保護と信頼性の高いパフォーマンス、 コモン出力電流範囲は50000a0〜、 出力votage範囲は6v0〜、 8v0〜、 0〜12v、 0〜〜18v015vと。
特徴
l 高度なソフト- スイッチング技術とマルチ- ループ制御を確保するために採用の出力精度・安定性。
l 高- 電源絶縁バイポーラigbtゲート・ナノスケール材料を採用した高周波変圧器。
l 別々に調整可能な出力電圧・電流。
l Cc電圧- 制限/cv電流- 限界作業モード、 マニュアル- 切り替え可能。
l 高効率、 完全な保護機能、 不足などの相、 過電圧、 不足電圧の、 短い- 回路、 過電流および熱過入力保護回路
l 小型・低体重
オプション機能:
l dsp制御、 アナログ制御。
l N+1冗長システムのための高- 電源アプリケーションと便利なメンテナンス

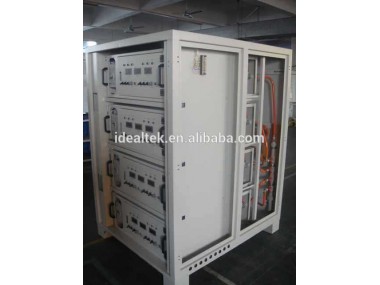

(**上の写真はn+1構成システム、 このユニットは、 この設計)
アプリケーション

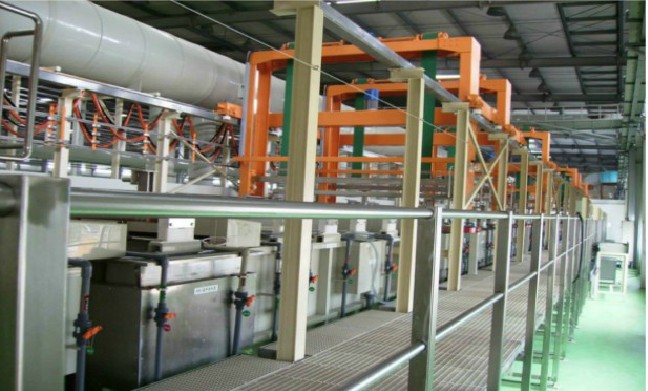

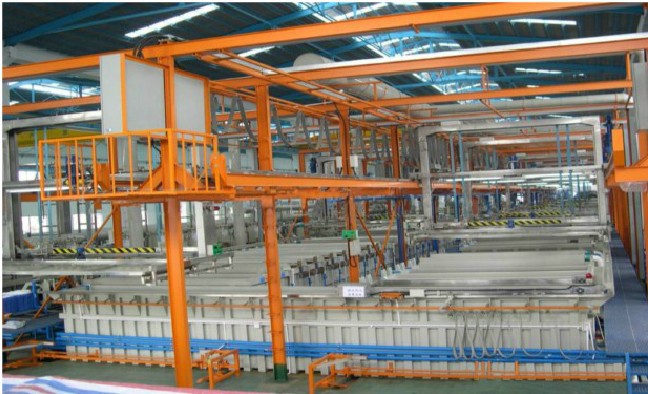

l 電気めっき
l 電気分解
l 酸化
l 加熱
l 充電
技術的なパラメータ
入力電圧( v) | シングル-相220vac± 10％または50/60hzシングル- 相230vac、 50/60hz トリ- 相380vac± 10％50/60hzまたはトリ- 相415vac、 50/60hz |
出力電圧 | 0〜600V( 連続的に調整可能) |
出力電流 | 0〜50000a(連続的に調整可能) |
出力電力 | 800kw0〜 |
制御モード | pwm |
作業モード | Cc電圧- 制限/cv電流- 限界作業モード、 手動切り替え可能。 |
Cv( 定電圧) の精度 | ・ル;±1％ |
Cc( 定電流) 精度 | ・ル;±1％ |
全体的な効率 | ・ge;90％ |
力率 | ・ge; 0.95 |
出力表示 | ledデジタル表示 |
規制の範囲 | /電圧電流0〜100％定格値連続的に調整可能 |
冷却方式 | 強制空冷または水冷却や油冷( 要件に応じて) |
保護機能 | を介して入力電圧、 不足電圧の、不足相、過電流保護s。 短い出力、 熱過とigbtセルフ- ロック保護s |
制御モード | 10- 回転ポテンショメータ・リモートコントロールボックス( 3m長い) Lcdタッチスクリーン( オプション) |
絶縁抵抗 | 入力・ndashする; 出力:・ge;20m・オメガ; 入力・ndashする; シェル:・ge;20m・オメガ; 出力・ndashする; シェル:・ge;20m・オメガ; |
絶縁強度 | 入力・ndashする; 出力: 1500vac、 10ma、 1分。 入力・ndashする; シェル: 1500vac、 10ma、 1分。 出力・ndashする; シェル: 1500vac、 10ma、 1分。 |
しきい値熱過入力保護回路 | 65~85・#8451;(全長) |
作業モード | に耐える長期- 長期全負荷で連続して作動 |
表示 | 作業: led( 緑)、 熱過: led( yellow)、 障害: led( 赤) |
表示モード | 出力電圧、 現在のディスプレイ 作業、 ・熱上の故障表示 |
環境 | 温度:-0・#8451;〜40・#8451; 湿度:15％〜90％ 高さ: ・ル; 1500メートル 可燃性のない、 腐食性オブジェクト、 無振動・爆発 |
リモート制御(オプション) | 0~10v、 4~20maアナログ信号制御。 rs232またはrs485通信ポート。 |
サイズ | に依存し出力 |
他のオプション機能 | 脈打つ出力( ごとのs要件) 極性反転機能( 要件に応じて) 出力タイミング( 要件に応じて) |
lカスタム作られた- 要件許容。
N+1システム( 500v250a例)
l 高度な電流モード制御・n+1冗長電源準拠して採用し全体の電力システムのための、 この制御モードでは、 良好な電流共有する- 効果、 低偏差と高cc/cv精密。
l この電源装置n+1冗長システムを採用してい; 電源キャビネットは五内部ユニット
総定格電力は500v250a、 定格電力は、 すべてのユニットの500v62.5a、 各電源ユニットは62.5a定格出力電流。
アカウントに冗長を取って、 実際の出力電力は500v312a合計、 に達する可能性が実際の出力電力を持っている156kw125%上- 積載能力、 総合効率90％未満は全くないでしょう。
l 障害の影響を与えないであろうany-oneユニット全体の電力供給; 他の電源ユニットを電力損失補償するであろうと保ち出力容量。
l あなたを交換・修理可能性があり、 障害のあるなしでユニット電源不在、 あなたが続くの残っていると電源ユニット。
主なコンポーネント・利点

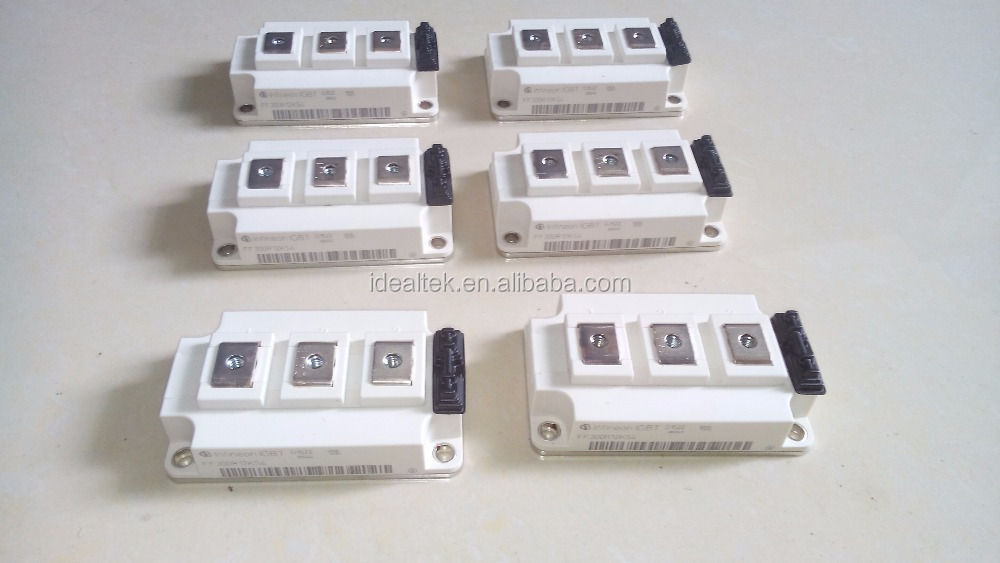

1。 Igbt: インフィニオン( は、 元シーメンス) igbtモジュール。

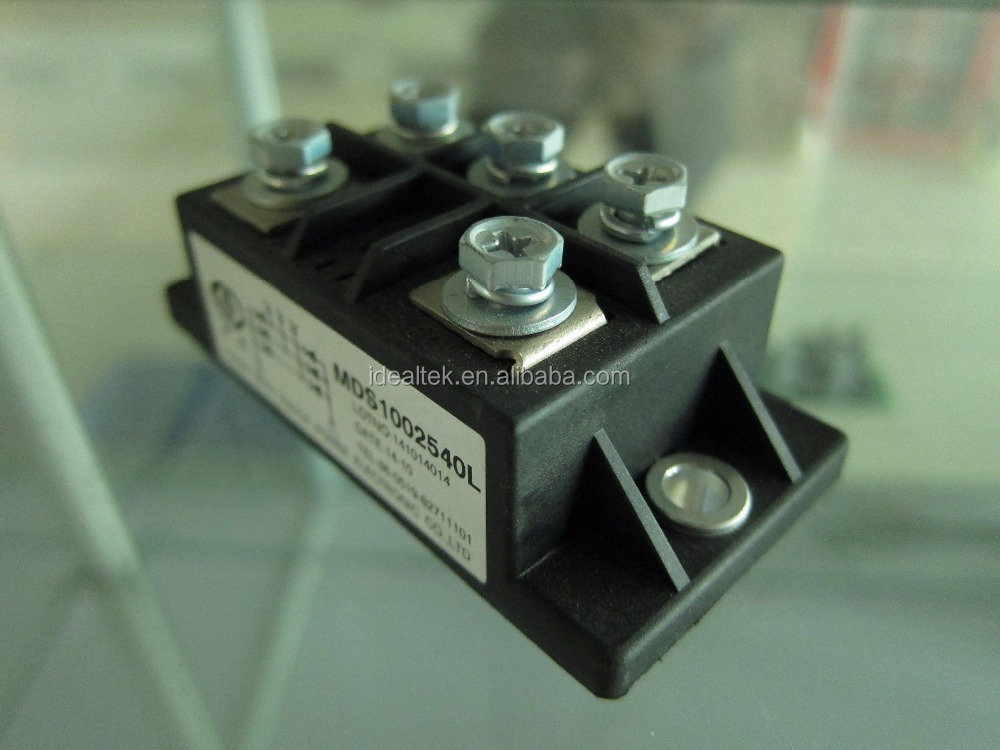

2。 三つの- 相ブリッジ整流器:sanrexブリッジ整流器。

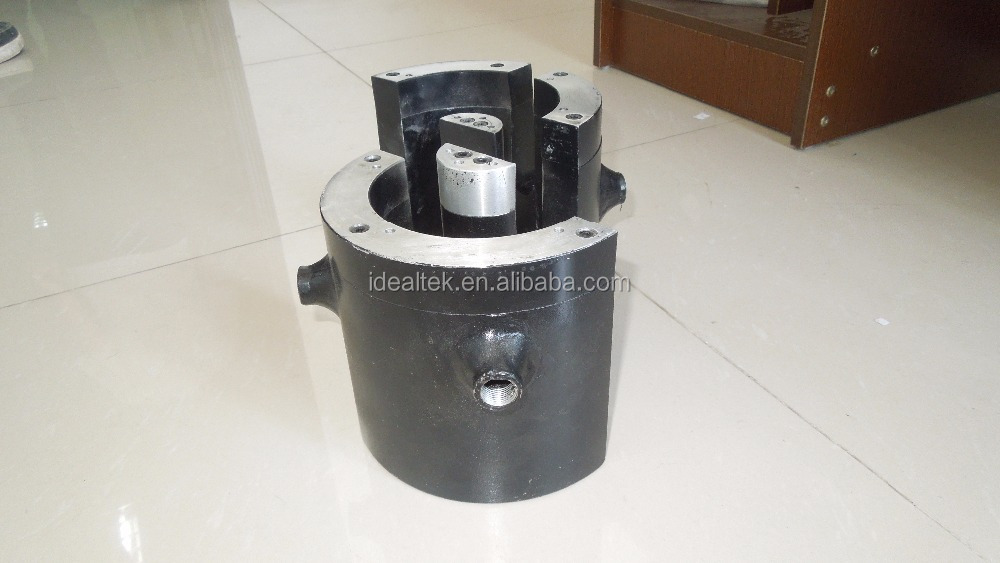

3。 主変圧器:高- 周波数変圧器ナノ結晶性。 変圧器は、 ケース型構造。 この場合あるだけでなく保護層、 が、 また、 出力は、 変圧器の、 そしてそれはまた冷却水チャネルを提供することができ。 別の利点はその大規模な導電性の面積、 小さな熱。ているので変圧器新規な構造を採用してい、 の適合を生産の生産高は; それはのために特に適してハイパワーを製造供給してい。
4。 出力整流ダイオード:、( オリジナルモトローラ) ショットキー。

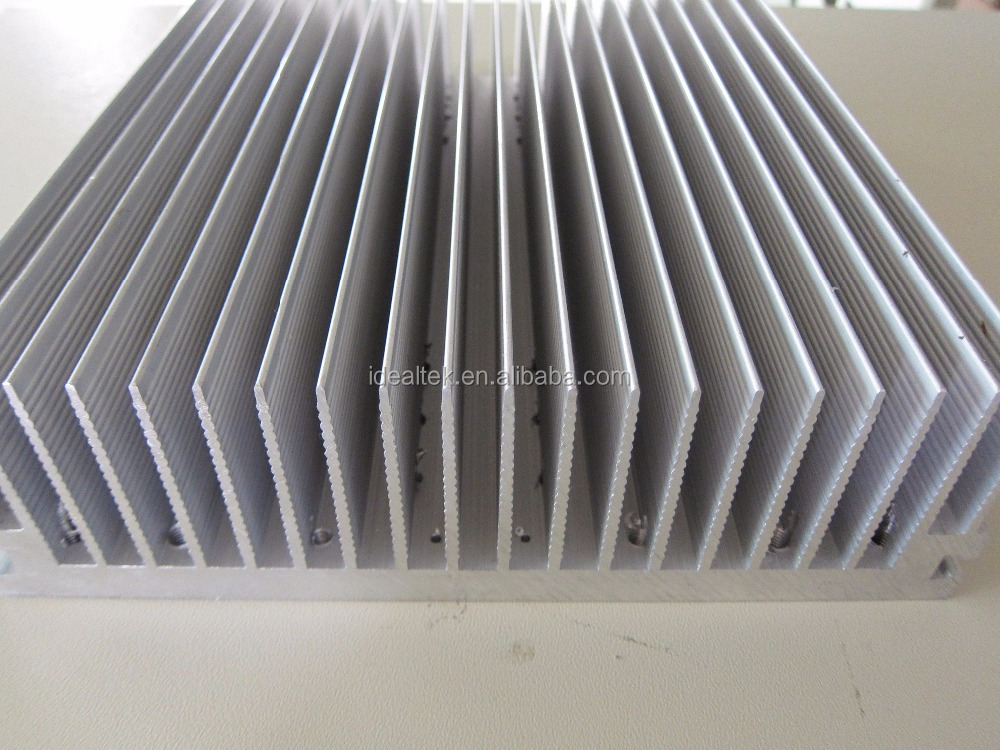

5。 ヒートシンク: 良い品質のアルミパネル、 の厚さまで42ミリメートル
6。 出力銅バー: 99.9％非- 酸化赤い銅、 設計されたフロー2.5a/m能力を超えて2
7。 冷却水配管: rifengパイプアルミプラスチックコンパウンド
8。 ブレーカ:シュナイダー空気回路- ブレーカ
9。 手当: 適切な電力のための引当金長期- 長期連続して作動。

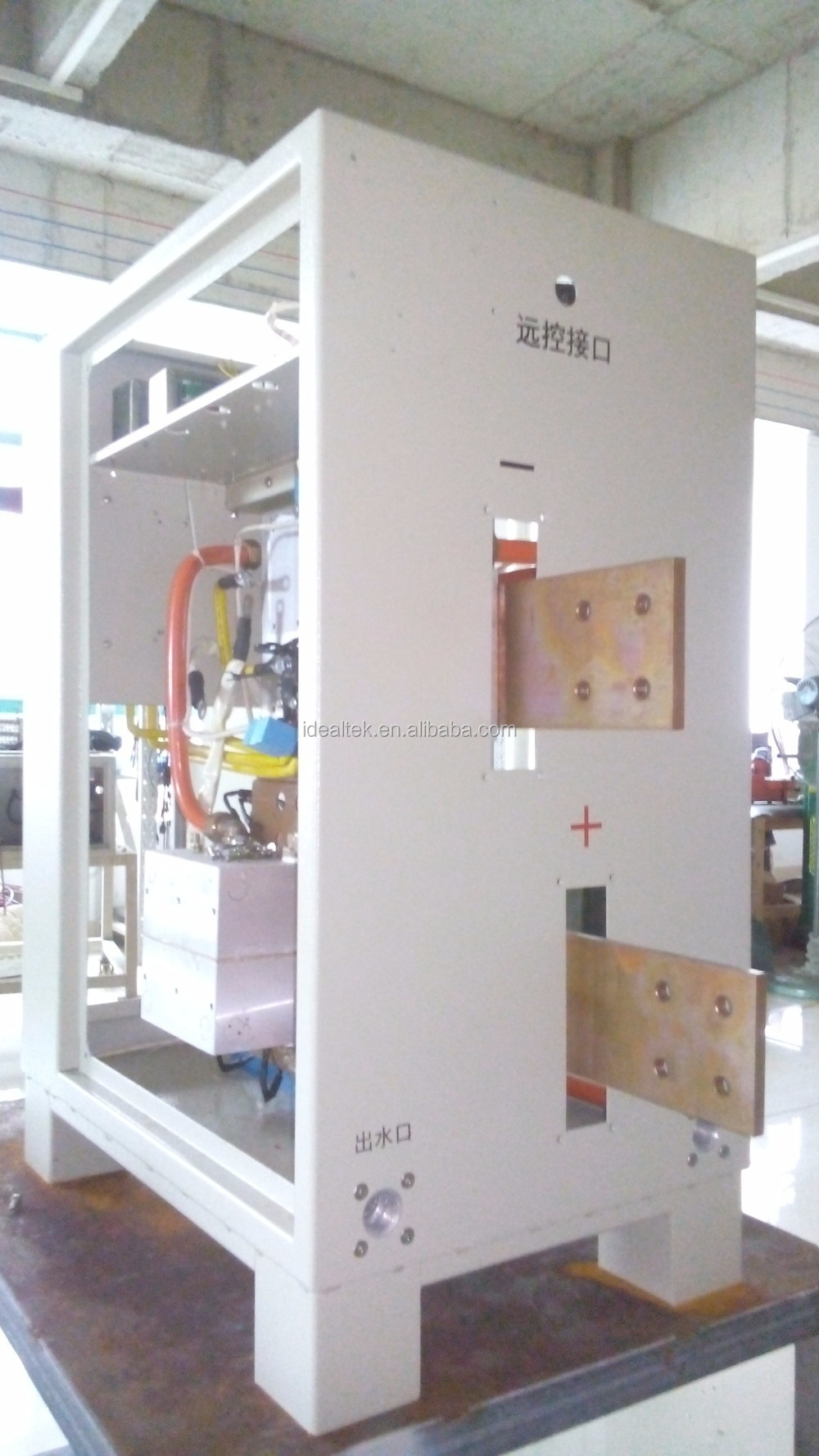

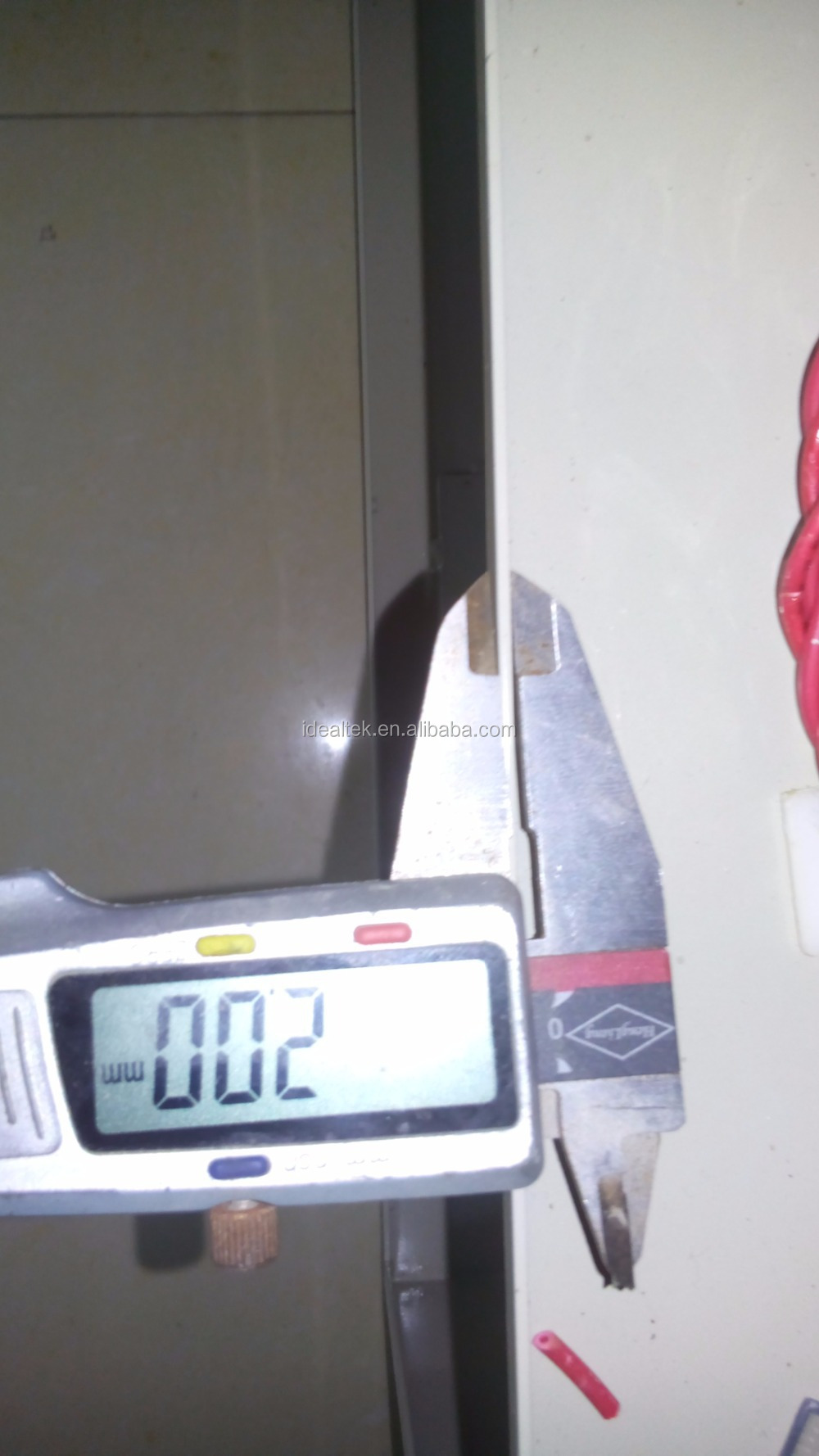

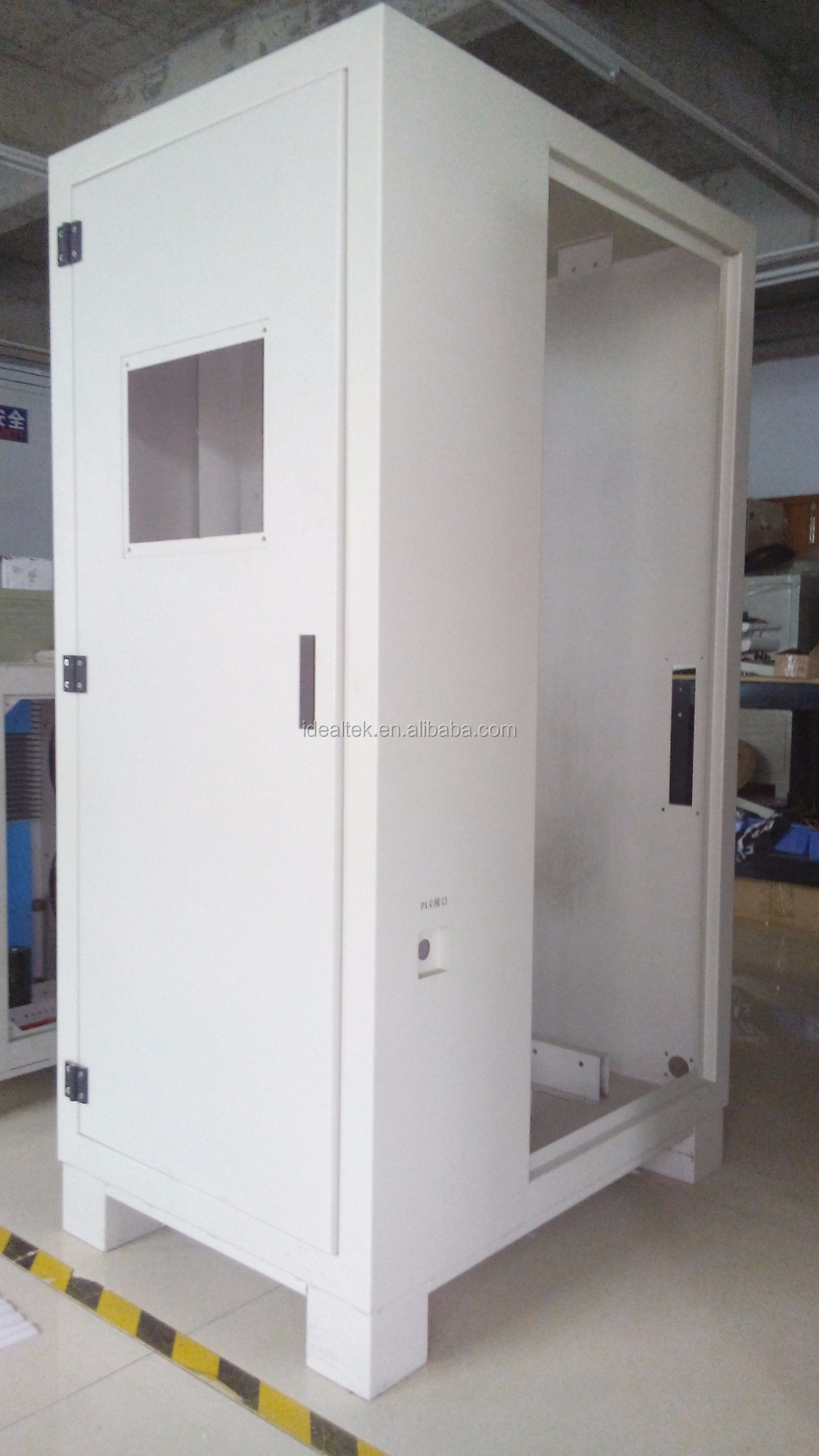

10。 キャビネット: 2cm厚さ良好な冷間- 圧延粉体塗装でシートキャビネット作りのための、 工業用保護等級ip56度に達する。
