| 原産地: | 中国(本土) | 適用: | 自動車 | 銘柄: | hzsd | モデル番号: | 軍事コネクタ | タイプ: | DIN | 性: | オスとメス | 材料: | znおよびcu | なし。 の連絡: | 2-37pin | 身体を連絡: | 高品位銅を採用してい | 定格電圧: | 125v。 | 定格電流: | 7a-25a | 絶縁スポーツ: | arcoliteを採用してい | 周囲温度: | -55°+125°に | コンタクトサイズ: | (4,8,12、 16) mm | ショック: | 50gs/11ms持続時間 | 色: | ミリタリーグリーン |
包装
| 包装: | アンフェノールms3102a-18-1pでパックされますボックス内の袋 |
製品の説明
仕様

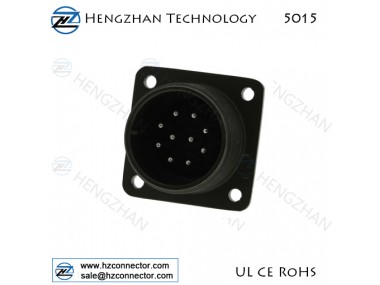

5015シリーズコネクタ、 軍事コネクタ、 スレッドカップリング、 を満たすmil-c-5015・シリーズプラグレセプタクル、 それip67に到達することができ、 防水。
5015シリーズコネクタ、 ms3106a28-21s、 ms3102a28-21p、 円形コネクタがmsシリーズuseedライン接続に広く電気機器間の、 さまざまな器械およびメートル。 基準を満たすmil-c-5015これらのコネクタ、 軽量の特徴を持ち、 アルミニウム合金材、 広い範囲、 スレッドカップリング、 良好なシール、 性能、 腐食に対する抵抗性、 高導電性と高い絶縁耐力。 それが理想的な製品を交換するmil-c-5015シリーズ。 彼らは互換性がありお互い同じカテゴリの。
| 3106 | 、 | 18 | 10 | p | y | ||
| 基本的なシリーズ | |||||||
| タイプのシェル | |||||||
| 壁取付3100=レセプタクル | |||||||
| =3101で- ラインレセプタクル | |||||||
| ボックス取付3102=レセプタクル | |||||||
| 3106=ストレートプラグ | |||||||
| の肘のプラグ3108 = | |||||||
| サービスクラス | |||||||
| A=ソリッドシェル、 はんだ接点と非- 加圧された | |||||||
| B=スプリットシェル、 はんだ接点と非- 加圧された | |||||||
| E=環境 | |||||||
| を持つr=fクランプ | |||||||
| R=はんだとの接点となしのグロメットシールクランプ | |||||||
| シェルサイズ | |||||||
| 10sl、 12s、 12、 14s、 14、 16s、 16、 18、 20、 22、 24、 28、 32、 36 | |||||||
| 連絡しレイアウト( 下記参照) | |||||||
| タイプの連絡 | |||||||
| P=ピン | |||||||
| S=ソケット | |||||||
| 代替位置決め | |||||||
| w、 x、 y、 z | |||||||
サイズ
