| 原産地: | 中国(本土) | 適用: | 自動車 | 銘柄: | hzsd | モデル番号: | m12 | タイプ: | DIN | 性: | 男性と女性 | カップリング: | ねじ込み カップリング | シェル素材: | 亜鉛合金で nikelplate | 挿入材料: | pa66 + gf20 % | 接触材料: | 銅(銀メッキ/ゴールド) | 終端: | 圧着/ はんだ | ケーブル直径: | ≤4mm 〜 ≤8 。 0 ミリメートル | 番号の接点: | 2-17 | 定格電流: | 3A-5A | 定格電圧: | 150 ボルト の 260 ボルト | 色: | 黒 |
包装
| 包装: | m12ケーブルコネクタでパックされますボックス内の袋 |
製品の説明
コネクタシリーズ: m12、m8
性別:男性、女性
コーディング: a、b、d
取付タイプ:ストレートと直角
3または4または5または8または12ピンはオプション。
ip66またはip68

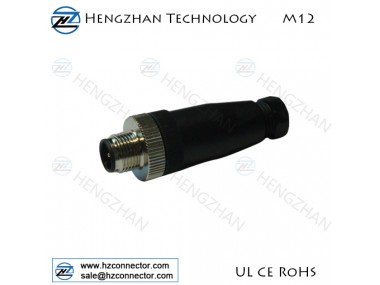

m12ケーブルコネクタでm12ロックスレッド用産業オートメーション、プロセス制御、と商業elctronics。
をシリーズm12多く異なるケーブルコネクタ、パネル取付けレセプタクル、フィールドタッチャブル/インストール可能
コネクタとその付属品。コネクタ持っindusty-標準a、b、dコーディング、用両方スクリューロックとクイックロックスタイル。
| 技術パラメータ | |||||||||
| 番号の接点 | 2 | 3 | 4 | 5 | 6 | 8 | 12 | 15 | 17 |
| 定格電流/電圧 | 5A-260V | 5A-260V | 5A-260V | 5A-200V | 5A-200V | 5A-200V | 3A-150V | 3A-150V | 3A-150V |
| 操作制限電圧(ac. v. rms) | 200 | 200 | 200 | 125 | 125 | 125 | 125 | 125 | 125 |
| 耐電圧(ac. v. rms)私は分 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 絶縁抵抗(Ω以上。)でdc 500ボルト | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 接触抵抗(m Ωマックス。)でdc 1a | 5 | 5 | 5 | 5 | 5 | 5 | 10 | 10 | 10 |
| はんだカップ口絞り | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 0.8 | 0.8 | 0.8 |
| はんだインター直径 | 1 | 1 | 1 | 1 | 1 | 1 | 0.6 | 0.6 | 0.6 |

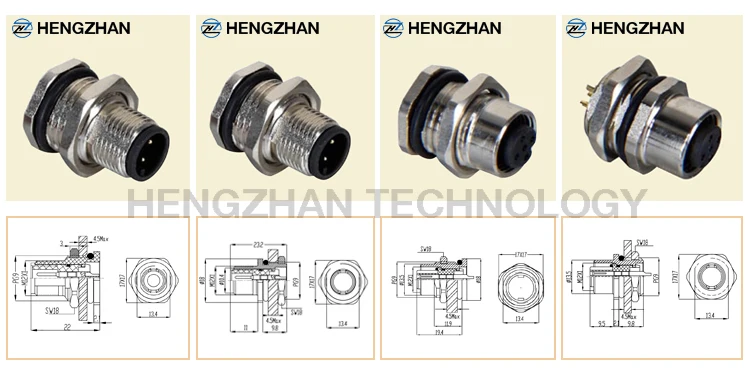

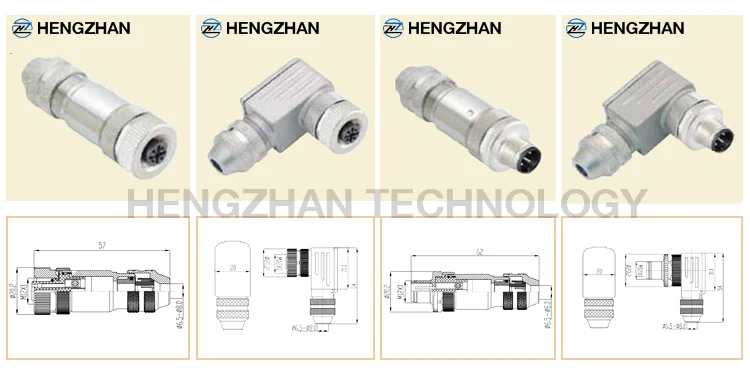

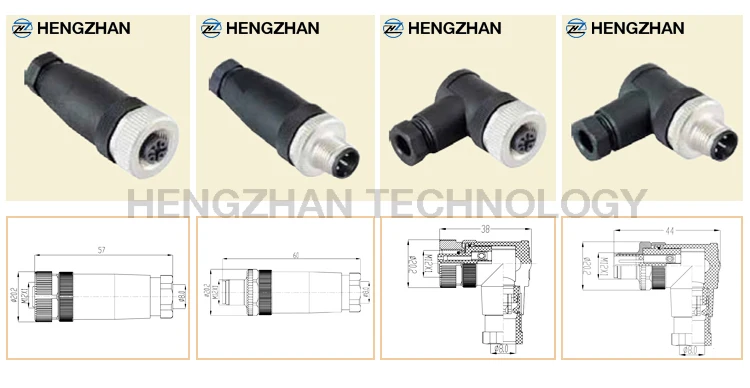

サイズ
