製品情報
原産地: 中国(本土) | 銘柄: taikai | モデル番号: Gw4g-40.5/72.5/126 |
最高。 現在: 4000a | 最高。 電圧: 550kv | タイプ: 屋外で |
matieral: 磁器 |
包装
包装: 木製パッケージまたはスチールパッケージ |
仕様
1,kemaの証明書2,シリコンゴム絶縁体磁器や3,モーターと手動で操作機構4,40.5550kvkv〜
一般的な紹介:

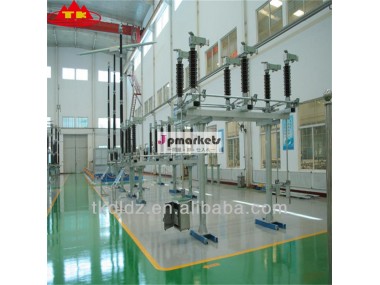

完璧gw4gシリーズは2型断路器の列、 水平にロータリー、 壊すタイプシングル、 hv、 ac、 断路器、 を含む3単極、 が、 どちらの列のフレーム構造2iiシリーズ、 台座の主に構成されている、 導電部とピラー磁器。 2柱の絶縁体があり、 地面に垂直にお互いのと平行にする各極、 ているそれぞれ、 ベアリング台座に固定と接続されているベース、 のセットによって実行され4のレバー機構。 導電性ブレードで構成されてい左と右の接触- ヘッド、 ている別途固定柱の上に絶縁体。
このシリーズを採用してい断路器自己- 運営型コンタクト- 指構造。 リンケージ接点母と導電性は、 はんだ接続信頼性を向上させるために導電性。
ときにピラー磁器ドライブ左と右の接触- ヘッド回転90度、 接触- ヘッドを閉じますブレードの一種付きスライドモーション、 同時に、 それ自己できる- 清潔でセルフ- クランプこのプロセスで。 一方、 時短- 回路の電流通過、 連絡- 指磁力の影響下で電場がクランプされ監督による、 を確保するために、 その最適なパフォーマンスの影響下で動的な力によって生成される短い- 回路の電流。
断路器は単極タイプするように設計されてい、 リンケージにより駆動されるポールとポールの間を実現するために3- ポール同時の連携動作。 メインブレードとアースブレードの両方を装備することができcs17a手動で操作機構。 メインブレードもこもcjtkモーターで操作機構を装備。 cs17a新しい- 式手動で操作機構を装備することができDSW電磁ロック、 そのうちする以前に作成した吊り穴は。
製品の特徴:
gw4g断路器は研究開発したシリーズに基づいて、 自分自身のgw4製造・度; cシリーズ、 新しい- スタイル断路器に達しているsgccの完璧な要件、 主にデザインの完成度に焦点を当てループ内の回路の発熱、 導電性信頼性の改善、 故障部品を駆動するための予防、 に対する保護の錆や腐食をベアリング台座、 腐食- で防止外観断路器、 簡略化されたインストールに建設現場、 デバッグ、 等。 特徴をたどるようになり、 指定された
echnical仕様 | Gw4g-40.5 | Gw4g-72.5 | Gw4g-126 | |
定格電圧kv | 40.5 | 72.5 | 126 | |
定格電流a | 1250、 2000 | |||
断路器 | 定格ピーク電流に耐えるka | 100 | ||
定格短時間- 時間電流に耐える( rms) ka | 40 | |||
定格短絡時間s | 4 | |||
の接地スイッチ | 定格ピーク電流に耐えるka | 100 | ||
定格短時間- 時間電流に耐える( rms) ka | 40 | |||
定格短絡時間s | 4 | |||
定格短時間- 時間電源の周波数は耐圧( rms) kv | 地球に | 95 | 160 | 230 |
全体でポイントを分離する | 118 | 200 | 230+70 | |
定格雷インパルス耐電圧( ピーク) kv | 地球に | 185 | 350 | 550 |
全体でポイントを分離する | 215 | 410 | 550+100 | |
最小クリアランスの1分電源の周波数は耐圧接地したときに生きるためにクロージングブレードの一部断路器 | 53 | 94 | 164 | |
スイッチング能力電流インダクタンスの接地開閉器 | 電磁インダクタンス電流( 電流/電圧) | 50/0.5( aタイプ)、 100/6( bタイプ) | ||
静的インダクタンス電流( 電流/電圧) | 0.4/3( aタイプ)、 5月6日( bタイプ) | |||
スイッチング時間 | 10 | 10 | 10 | |
定格負荷のn端子静的メカニック | 縦レベル | 1000 | 1000 | 1000、 1250 |
水平レベル | 750 | 750 | 750 | |
垂直方向の力 | 1000 | 1000 | 1000 | |
スイッチング容量電流a | 2 | 2 | 2 | |
インダクタンススイッチング電流a | 1 | 1 | 1 | |
ブスバー電流スイッチングのための転送して、( 母線電圧100v転送) | 400v、 2500a、 100倍 | |||
電波干渉のレベル | 500未満・ムー; v | |||
機械的寿命 | 3000 | 3000 | 3000 | |
単極重量( kg) | 240 | 300 | 350 | |
注: 適用されたすべての高度で2000メートル |
