製品情報
原産地: 中国(本土) | 銘柄: tk | モデル番号: リアクトル |
使用法: 電力補償 | 段階: 三相 | 現在のタイプ: AC |
用法: パワー | 相:: 三 | コイル番号: 単巻変圧器 |
サービス環境: 単巻変圧器 | 環境温度: -40℃+45℃に応じて( の要件にユーザ) | 高度: 千メートル未満( 要件に応じてのユーザ) |
相対湿度: 月平均未満90%、 毎日の平均95%以上ではない |
包装
包装: 木製のパッケージ |
仕様
自由電磁汚染からシンプルな構造、 合理的なconfigutationに設置しやすい小型キュービクル

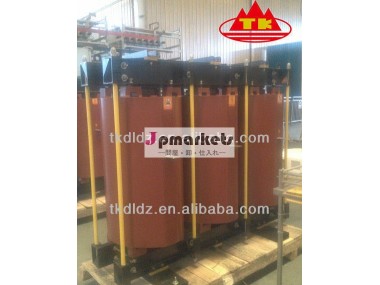

1.cksgドライコアシリアルリアクトルを採用してい乾いたコア構造電磁汚染から自由、 油汚染機能を持つと良い難燃剤。
2.コアが作られていの良いシリコンシートや四肢エアギャップで構成されてい。 エアギャップ用途としてエポキシガラスプレートパーティション時の歪みを避けるために長期- 長期操作。
3.シンプルな構造、 合理的なconfigutation、 小さなサイズ、 から無料メンテナンスと簡単に設置するためにキュービクル。
モデル | 静電容量( kvar) | 定格電圧のコンデンサ( kv) | 定格電流( a) | リアクタンス率( %) | 重量( kg) |
Cksc- 18/10-6% | 300 | 11/・radic;3 | 15.7 | 6 | 260 |
Cksc- 300/10-6% | 5000 | 11/・radic;3 | 262.5 | 6 | 1610 |
Cksc- 36/10-12% | 300 | 12/・radic;3 | 14.4 | 12 | 400 |
Cksc- 288/10-12% | 2400 | 12/・radic;3 | 96.27 | 12 | 1610 |
4.コイルと巻き取られガラス銅線をカバーする、 と層がエポキシ絶縁部品で隔離されてい。 内部と外部の層で覆われているガラス繊維の特徴とより良い放熱、 良い断熱材や動的熱安定性、 高い機械的強度とひび割れの防止。
5.特別な絶縁部品はコアへのコイルの間に追加された、 コア地球に良好な電気絶縁性を保証するために。
6.エポキシ樹脂は手足とシリンダーの間に挿入され。 ネジが適用され、 締め付けに上下ヨークとコイルようにし、 それらを統合するためには、 絶縁強度の間が改善され、 コアとコイルに腐食が拘束されに発生するの肢およびコア。
7.コンピュータ補助設計が可能です性能を持つインダクティブの正確なデータ、 合理的な温度- 上昇と低ノイズマージン。
