| 原産地: | 中国(本土) | 銘柄: | Guangda | モデル番号: | GDT-100A | 使用環境: | 前部分 |
包装
| 包装: | 受諾可能な19X7.5X1.75インチOEM |

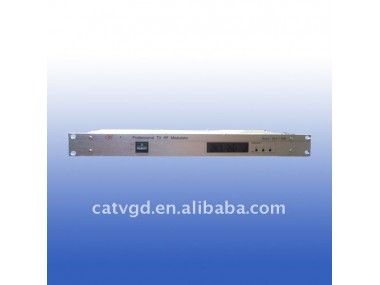

アナログtv信号変調器:
機能と特徴:
1. combinedミディアム周波数入力とアウトインターフェース。
2。マイクロcpu制御、2ビットledディスプレイ、フロントボード操作、簡単使用。
3. cpu制御高周波数位相ロックループ局部発振回路、いいえ周波数のずれまたはドリフトですべてです。
4。開始ミディアム周波数は生成された直接による位相ロックループ回路ない混合周波数、付随音、このようはミディアム周波数イメージ周波数と高調波コンポーネントが低減されるには最低レベル。
5. applicable範囲から48に860 mhzです。
6. microcomputer自己診断、erroコード表示、容易なメンテナンス。
7。sawf保証をアイドルコンポーネントと隣接チャネル側波帯コンポーネントの出力信号にが最小。
8. adjustable a/v比、ビデオ変調指数(ビデオ)、ラジオ強度(音)、rf出力レベル( rfアウト)、簡単使用。
技術データ:
アイテム | パラメータ |
ビジョンキャリア最大出力レベル | 108 dbuv |
帯域外拒絶 | >デシベル |
隣接チャネル拒絶( fp = 1.25 mhz) | >デシベル |
出力インピーダンス | Ω |
rf出力リターン損失 | > 14db |
周波数精度 | ± 5 Khz |
出力レベル設定 | 20db |
ビデオ変調インデックス | 87.5% |
ビデオ周波数応答( f = 30 ｈｚ〜5.5 mhz) | < 1.0dB |
ビデオsnr | s/n > 53dB |
微分ゲイン | dg < 3% |
微分位相 | dp < 3 ° |
カラー/明るい遅延不平等 | &デルタ; &タウ; < 40nS |
画像音声搬送波周波数距離 | 6.50MHz ± 0 Khz |
v/aキャリア電力比 | 10〜20db連続的に調整 |
maxに伴う音周波数偏差 | 50 Khz |
付随音周波数応答( f = 40 ｈｚ〜15 Khz) | ± 5デシベル |
付随サウンドsnr (f = 1 Khz) | >デシベル |
付随サウンド歪み因子 | 1.0% |
電力供給 | 220v. ac |
フィギュアサイズ | 19 (w) × 7.5 (d) × 1.75 (h)インチ |
