| 原産地: | 中国(本土) | 銘柄: | カスタムpcbメンブレンスイッチ | モデル番号: | メンブレンスイッチpcb | 保護レベル: | ip67 | 最高。 電圧: | ≤50vdc | 最高。 現在: | ≤100ma | 名: | メンブレンスイッチpcb | origionの場所: | 東莞、 広東省 | 材料: | Pc/ペット | サイズ: | に応じてcad/cdr/ai描画 | 色: | パントンカラー番号 | 接着剤: | 3m467、 3m468、 3m9448 | 照明: | 組み込まれたled、 バックライト、 elランプ、 | 回路: | 銀、 銅フレックス( fpc)、 ・プリント回路基板( pcb) | コネクタ: | メスコネクタ、 オスコネクタ | キー: | エンボス加工またはフラット |
包装
| 包装: | メンブレンスイッチpcb: 標準的な輸出パッキングまたはお客さまのご要望に応じて |
仕様
製品の説明

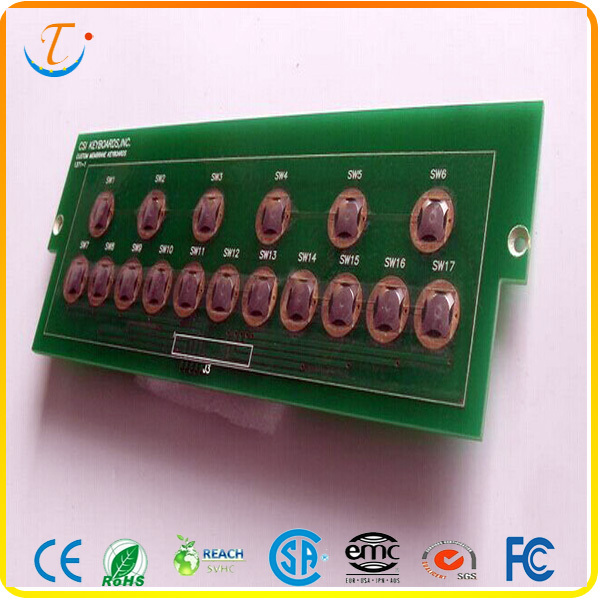

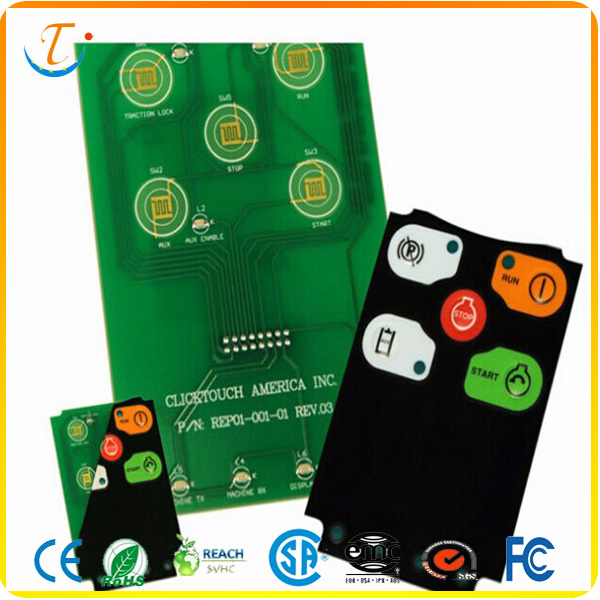

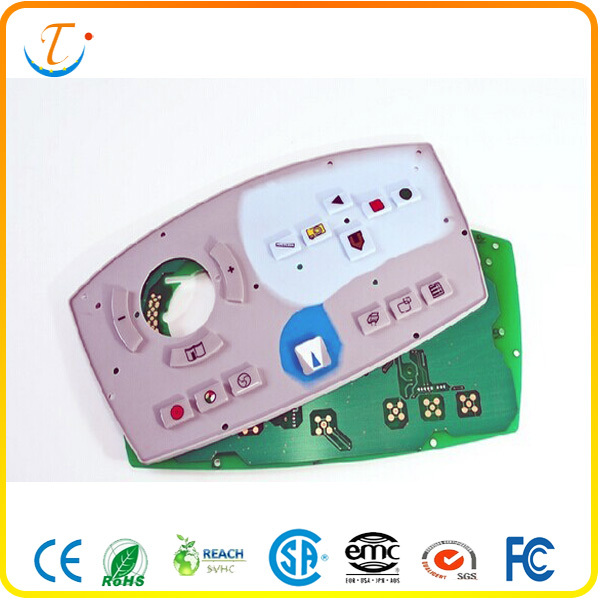

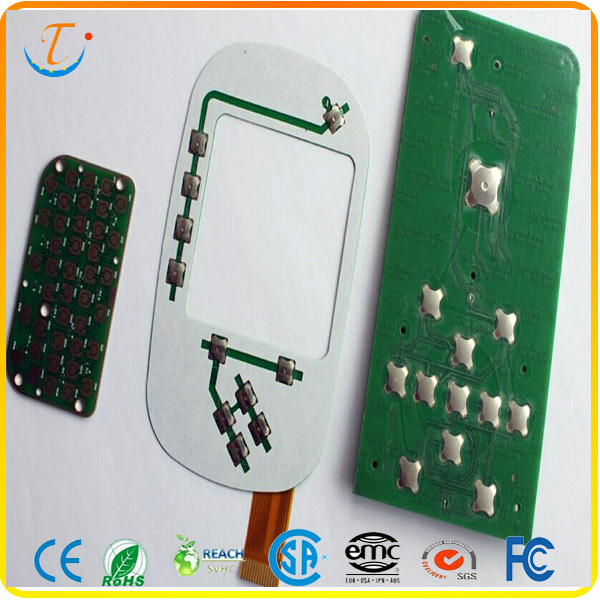

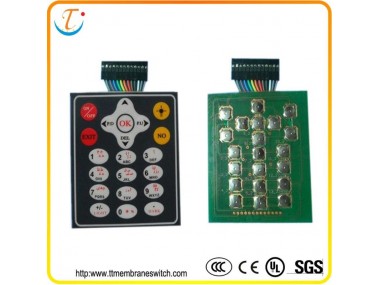

カスタム作られた- keboardスイッチpcbメンブレンスイッチ
リジッド- pcbベースのメンブレンスイッチ用途リジッド- pcb( クーパーつながる) の代わりに、 ペットベースの銀インクプリント回路。 それは非常に適してそれらのアプリケーションのために複雑な回路レイアウトを持っている( 小さなスペースに)、 や必要性は多くの電気コンポーネント( そのような、 ledなどの、 抵抗、 チップ・等。 マウントされている)。 それは非常に高い耐久性を持つ、 信頼性と長いライフサイクル。
Pcbの略・ldquo; プリント回路基板& rdquo; とは、 通常、 製銅クラッド布や繊維材料を注入し樹脂材料。 fr-4は群を抜いて今日使用される最も一般的な材料。 銅を使用してボードをその上にものは、「 銅- 張積層板。& rdquo; 布や繊維使用される材料、 樹脂材料、、 布へ-- 樹脂比を決定しlaminate's型式指定( fr- 4、 cem-1,g-10、 等。 結果として) と、 の特性が生成されるラミネート。 耐酸性マスクは銅クラッドに印刷される画面と露出セクションは離れて酸を用いてエッチングされた。 露出した経路がメッキ銅の様々な金属と腐食から銅を保護するために。
| 名 | メンブレンスイッチpcb |
| 材料 | 光沢のある/マット面pc/ペット |
| サイズ | に応じてcad/cdr/ai描画/サンプル |
| 厚さ | 0.05-1.0mm |
| 色 | パントンカラー番号 |
| 接着剤 | 3m467、 3m468、 3m9448 |
| embossng | エンボス加工をエンボス加工枕薄暗いembpssingリム |
| ストロークスイッチ | フラットタイプ0.1~0.5mm触覚0.6~1.5mmタイプ |
| 作動力 | フラットタイプ60g~300g;触覚150g~400gタイプ |
| 導電性微量 | 銀や銅 |
| windows | 表示機能: 1.windows印刷色 2.窓透明仕上げ |
| /キーボタン | 触覚鍵--- メタルドームとまたはポリドーム 非- 触覚-- 銀印刷スポット |
| 埋め込まのled | ミニチュアled、 ledの色: 白、 黄色、 オレンジ、 緑、 赤、 等。 |
| ケーブル | は、 拡張プリント回路との通信に使用されお使いのデバイスで |
| コネクタ | 1.ゼロ挿入力( zif) コネクタ; 2.メスコネクタ; 3.オスコネクタ |
| バックプレート | アルミ、 ポリカーボネートやアクリル |
| 構造 | グラフィックoverlay+adhesive+トップリテーナ+spacer+pcb+リア接着剤 |
