製品情報

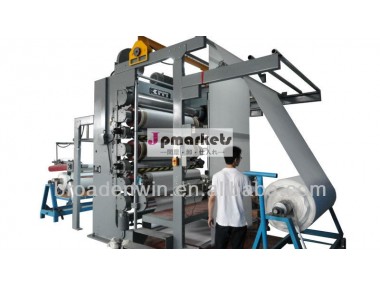

タイプ: | ボウル7カレンダーのマシン | 原産地: | 中国(本土) | 銘柄: | broadenwin | モデル番号: | ローラーmz60-2407カレンダーのマシン | 色: | カキグレー、 安全ドア赤紫色で |
包装
包装: | 木製ケースのパッキングコンテナはスーツ |
仕様
テキスタイル、 いい感じの、 超光沢のある、 通気性を向上させる
なし。 | アイテム | 内容 | 備考 |
一つ、 | マシンの基本的なパラメータをまとめたもの | ||
1 | オブジェクト製造 | microplush織 | |
2 | プロセスのルート | テンションの飼料- ファブリック内- 金属検出器- 光電selvedgeガイダー- scutching- 7- ロールカレンダーセクション- 静電をなくす- バッチ処理 | |
3 | パターン | 垂直ローラー7 | アップから下へ: 1.綿ローラー- 2。 綿ローラー- 3.暖房のスチールローラー- 4.綿ローラー- 5.暖房のスチールローラー- 6。 綿ローラー- 7。 メインドライブローラー支持体のミラー |
4 | マシンの手 | 右または左 | 方向性に沿っての飼料- ファブリック内、 の右側を運転は右の車 |
5 | 飼料- ファブリック内の方法 | またはオープン幅にロール布装置 | |
6 | センタリング装置の飼料- ファブリック内 | photoelctricalselvedgeガイダー | 中国のブランド |
7 | 張力制御のメソッドfee-inファブリック | 手動のテンションの2セットレギュレータ | |
8 | オープン幅デバイスの飼料- ファブリック内 | ロール金属セパレータ | |
9 | ファブリックコンセント | 大規模なパッケージコイリング | |
10 | norminal幅 | 2000ミリメートル | |
11 | 作業幅 | 1800ミリメートル | |
12 | 走行速度 | 5-50m/min | 変速機側でメインフレームの保護シェルのを装備 |
13 | 最大。 リニアローラー間圧力 | 330n/mm | 60t圧力 |
14 | 総電力 | 56.9kwについて | |
15 | 寸法( 長さx幅x高) | 6200mmx3600mmx4800mm | クリーン、 魅力的な、 実用的な外観 |
16 | スプレー- 表面に塗る | 高品質の塗料、 2層で被覆されたプライマーと仕上げのコート。 | の色は、 全機械はスモーキーグレー、 防護ドアは紫赤 |
2つ、 | メインフレームの一部パラメータ | ||
1 | メインフレーム | 厚鋼板、 60mmの全体的なcncパンチング、 仕上げ加工によってcnc加工センター | 軸受圧力がより強くなり、 より高い精度の機械的な完成した製品 |
2 | 飼料- 内と出口ファブリックフレーム | cチャンネル鋼を使用し生産 | 両方の側を閉じているパネル |
三、 | コンポーネントパラメータのカレンダーのローラー | ||
1 | の直径1,2綿ローラー | 500mm | |
2 | の直径3,5加熱スチールローラー | 300mm | |
3 | の直径4,6綿ローラー | 500mm | |
4 | メインドライブサポートの直径7ミラーローラー | 320ミリメートル | |
5 | 鏡の材質ローラー | を使用し40cr鍛造鋼を処理するために | 後表面的なクロム- メッキに研削正しい( 粗さ・ル; ra0.2um) |
6 | 以内にキャビティ構造の3,5加熱スチールローラー | 真ん中- 中空電気加熱のために使用される | |
7 | 綿ローラーの構造 | 高品質の綿を使用してtプレス機によって押さ3000特別である、 ローラーのために使用され。 | |
4つ、 | 伝送制御システム | ||
1 | メインモータ電源 | 22キロワット | を使用してモーター- サイクロイド減速機とスプロケットを介し、 直接ドライブにチェーン |
2 | ファブリックコンセントモータ電源 | 2.2キロワット | アルミ合金を使用したを介して減速機をスプロケット、 直接ドライブにチェーン |
5、 | 圧力制御システム | ||
1 | 圧力モード | 2オイルシリンダ、 下から上へ移動する | |
2 | オイルシリンダーの直径 | 200mm | |
3 | 最高圧力パイプラインの油圧システム | ・ル; 9.5mpa | |
4 | 圧力制御方式 | 電気接続する圧力計を使用して圧力を制御するために | |
6、 | 暖房システム | ||
1 | ミラーローラーの加熱法 | 電気加熱管 | |
2 | 電源の電気ヒーター | 24kw+24kw | |
3 | 表面の温度をワーキングミラーローラー | ・ル; 220・度; c | |
4 | 温度の測定方法 | 温度尺度内部のミラーローラ | 温度測定用プローブ深いローラー内部のより正確な温度を得るために表面 |
七、 | 冷却制御システム | ||
1 | 冷却方法 ナイロンローラーの | 表面のスプレー冷却風 | |
2 | 冷却ファンの電源 | 0.37キロワット | ファンスプレー綿ローラーの表面 |
8、 | セキュリティシステムを保護する | ||
1 | の安全装置1 | 静電検出器をなくす | 中国のブランド |
2 | 2安全装置 | 金属探知機 | 中国のブランド |
3 | 3安全装置 | フィンガークリップ保護装置 | インストールするローリング口で両方の入力と出口のファブリック |
4 | 安全装置4 | ロープ緊急停止スイッチ | 中国のブランド |
9、 | 電気制御システム | ||
1 | 速度制御 | インバータ制御 | 安川インバータ、 座標入力同期と出口のファブリック |
2 | 加熱温度制御方法 | scr制御 | taisee台湾を使用する |
3 | コントロールパネル | プッシュボタンコントロールパネル | 主な電気部品使用シュナイダーブランド |
10、 | スペアパーツ | ||
1 | 援助サービス | 1セット | |
2 | サービスチェーンブロック | 1セット | |
3 | 電気加熱管 | 1セット | |
4 | 接点付圧力計 | 2個 | |
5 | シールリングのオイルシリンダー | 6個 | |
6 | 温度プローブ | 2個 | |
11、 | 引用 | ||
1 | 合計値 | usd72、 000 | fob上海 |
