製品情報
| 原産地: | 中国(本土) | 銘柄: | joymeter | モデル番号: | dds5168 | ジスプレー体: | デジタルだけ | 段階: | 単一フェーズ | 測定エネルギー範囲: | 1.5( 6)、 2.5( 10)、 5( 20)、 10( 40)、、 15( 60)、 20( 80)、 30( 100)、 等 | 正確さのクラス: | クラス1.0, | 出力電圧: | 110、 120、 220、 230、 240、 等。 | 実用温度: | -30°c+70°c〜 | ディスプレイ: | サイクロメーター | メインカバー: | pcカバー | ベース: | Absアンチ- をフレーミング | 定格周波数: | 50hzまたは60hz | 電圧回路: | â¤1.0w5va | 電流回路: | â¤1va( ib) | 最大。 保管温度: | -35°c+75°c〜 | 相対湿度: | â¤85% | 耐用年数: | 10年以上 | 標準: | Iec62053-21、 iec62052-11 |
包装
| 包装: | 保護するためにバブル袋、 エネルギーメートル、 ダンボール箱に入れて、 エネルギーメートル。 |
仕様
1.Single段階の電気のメートル2.Goodの信頼性、軽量3.Cyclometer表示4.Specious出現5.IEC62053-21
適用

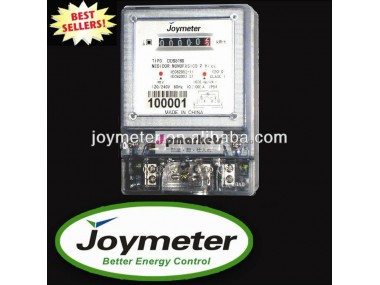

DDS5168単一フェーズの二線式の活動的な電子ワット時のメートル、走行距離計の表示
メートルが50Hzか60Hz単一フェーズ二線式AC電気の網からの活動的なエネルギー消費を測定するのに使用されている
メートルはLSI (大規模な統合)およびSMTの製造技術、主要部分採用し、すべてを採用する長い生命タイプを部品
メートルはよい信頼性、ライト級選手、もっともらしい出現、等の特徴を備えている
メートルはオフィスビルで広く利用されている、ショッピングモール、住宅、空港および地下鉄、等
機能および特徴
♦Front板3修理された取付けはABSから、カバーまたはようにかPCまたはガラス成っている、等はABSかPCから基盤成っているか、またはまたはアルミニウム盗み、ターミナルブロックはベークライト、全面的に形成される高温から湿気抵抗力がある、防火効力のある成っている
♦Unidirectionalの走行距離計5+1ディジットの表示(99999.1kWh)は、diamagnetismの走行距離計を選ぶかもしれない。 またはLCD表示を選ぶかもしれない
パルス出力機構の受動態(極性)の♦Standard構成1港は、パルス出力機構の受動態の遠い港増加を選ぶかもしれない
(nonpolarity)、標準的なIEC62053-21.に従う
♦Two LEDの指示の電源の国家、エネルギー衝動の信号
♦Singleの方向は単一フェーズの二線式のアクティブな電源の消費を測定する。 それは負荷の流れの方向との何もではない
標準的なIEC62053-21に従う流れIEC62052-11.
♦Directly CTによって操作をまたはかPT及びCT接続しなさい
信頼できる♦Adopts高くおよび長命の電気部品、hioverloadは、長期操作のために目盛りが付く必要はない
♦のダイレクト接続操作は、ここにワイヤーで縛る2つのタイプ選ぶかもしれないである
技術的な変数
正確さのクラス | クラス1.0、 |
評価される電圧(V) | 110,120,220,230,240、等 |
評価される流れ(A) | 1.5 (6)、2.5 (10)、5 (20)、10 (40) A、15 (60)、20 (80)、30 (100)、等 |
操作の電圧範囲 | 国連±20% |
流れの開始 | 0.4%Ib |
評価される頻度 | 50Hzか60Hz |
内部パワー消費量 | 電圧回路≤1.0W 5VA; 電流回路≤1VA (Ib) |
最高。 操作の温度 | - 30°C ~ +70°C |
最高。 保管温度 | - 35°C ~ +75°C |
相対湿度 | ≤85% |
耐用年数 | 10年以上 |
の
配線Diagram
