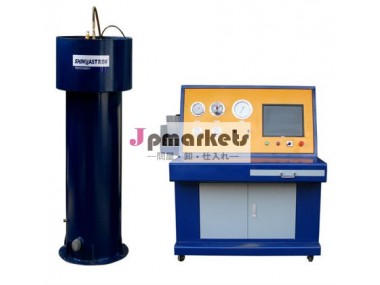

外部測定試験圧力ガスシリンダー検査機: 0-50mpa証明書:i so9001

水圧試験sy-05ためにマシンが使用されウォータージャケット水圧試験方法種類ごとにガスボンベの体積膨張を必要とするその製造中のテスト、 点検·評価。 テストマシンは、 設計および製造によるgb/t9251-1997ガスシリンダー水圧試験のための方法やアメリカの標準的なドット。

マシンは、 適切な試験に以下のようにシリンダ用:

容量: から57l130lに; 長さ: 90センチメートルから200センチメートルへ

直径: 110ミリメートルから410ミリメートルに

キーの機能と利点:

1. 制御モード: pc制御
2. ソフトウェア仕様およびディスプレイ(( include: 圧力率、 圧力低下検出、 試験時間、 各気筒のためのデータを保存する、 各気筒ptための図が最初からテストの終了)。
3. 本当の- 時間監視だけでなく、 データに記録された高- スピードサンプリングカードとまた、 試験印刷曲線
4. 期限破裂で憂慮すべきポイントなどにより録音
5. 用具や備品の様々な異なるマウント法の要件との出会い
6. 非- 溶接パイプラインシステム
7. labviewにアメリカのコンピュータソフトウェア
8. ウォータージャケットの材料: 一般的な炭素鋼

の、 設計圧力mpa50試験機は、; テスト圧力精度が劣ら10psi、 し、 水位測定精度は下回らない0.1g。 時間- 圧力テスト曲線、 時間- 水対圧力- 水テスト曲線で動的に表示することができテスト中にグラフィックモード。

すべてテストデータがコンピュータに保存する、 照会することができ、 ユーザーはすべてのテストデータやテストのための曲線から全ての試験シリンダー要件に応じてコンピュータ。

             主な技術パラメータ:

1. ポンプモデル	gd100ポンプ
   最大。 使用圧力	80mpa
   電子天秤	0-1500g( 精度0.1g)
   圧力センサ	0-100mpa( 精度0.1g)
   試験圧力	50mpa
   仕事力	Ac220v/50hz
   制御モード	Pcコントロール( 自動制御)
   該当する媒体	水
   シリンダーのためのシフトあたり量のテスト	408時間あたり



   動作原理:

   ウォータージャケット方法はすべてに適用され水圧試験広州で体積拡張·どこの決定が必要とされる。 それで構成され、 囲んで内側を水で満たされたシリンダーテストを水で満たされたジャケット。 内部的には、 その後圧力シリンダへの適用、 原因となって展開して気筒内。 総体積と永久シリンダーの拡張·が決定されてずれている水の量を測定するの膨張による圧力の下でする場合はシリンダーと後圧力がリリースされました。 試験方法は他にないだろうなrequalify10％への充電用のシリンダの過剰でマークされたサービスの圧力。



   を入れてウォータージャケットにシリンダーホイストを通して装置とシリンダを加圧するによっては水圧試験機; それは自動的に滞留に設定された圧力と圧力試験を行うシリンダに。 同時に、 シリンダー容積が展開され、 圧力下でいくつかの水をぎゅっとつかむウォータージャケットから計量カップに( ビュレット)、 その後水分でpcに転送され、 集水システム( 水タンク); 弾性変形、 シリンダ圧力解放の後に消える、 その後いくつかの水が流れるから戻っウォータージャケットに計量カップ。 しかし、 残り湯で計量カップは、 いるよりも前にあることを加圧するシリンダー。 と余分な水の量( 時圧力がリリースされました) での測定カップは永久シリンダーの体積膨張; 余分な水の量( 実現するのに試験圧力) での測定カップは、 シリンダーの総体積膨張。 と永久体積膨張率は永久の比率は体積の拡張を総体積膨張。

   永久体積膨張、 総体積膨張と永久体積膨張率等は、 コンピュータソフトウェアに表示された。
