製品情報
| 原産地: | 中国(本土) | 銘柄: | NX | モデル番号: | LXSG-15-32E | 水道メーターのメカニズムspec: | 15mm、20mm、25mm、32mm | 銘柄: | NX | 原産地: | 浙江、中国 | 型式番号: | LXSG-15-32E | 水道メーターのメカニズムのタイプ: | 乾式の水道メーターのメカニズム | 水道メーターのメカニズム様式: | 1 indictor |
包装
| 包装: | TBD |
仕様
乾燥ダイヤルの水道メーターのメカニズム1>oneのindictor 2>15mm-32mmの3>dry-dial多ジェット機

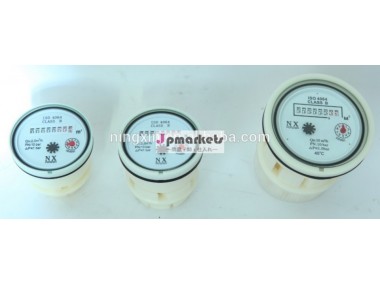

ドライ- ダイヤルの水道メーターのメカニズム
アプリケーション:
飲料水の量を測定する、 パイプラインをthroughtパッシング。
特徴:
1.ドライタイプの真空密封されたレジスタを確実にしますダイヤルから自由保つ霧を維持し、 に明確な読書長期サービス
2マルチ- ジェット
3.選択された高品質の素材・信頼性の高い特性のための着実な
4.測定精度をisoに準拠してい4064標準クラスc。
労働条件:
水の温度: ・ル; 30
使用圧力: ・ル; 1mpa
技術データ:
サイズdn( mm) | クラス | の定格流量qn | 過渡的な流量qt | 最小限の流量qmin | minimual読書 | 最大読取 |
m3/h | m3 | |||||
15 | 、 | 1.5 | 0.150 | 0.060 | 0.0001 | 99999 |
b | 0.120 | 0.030 | ||||
20 | 、 | 2.5 | 0.250 | 0.100 | 0.0001 | 99999 |
b | 0.200 | 0.050 | ||||
c | 0.040 | 0.025 | ||||
25 | 、 | 3.5 | 0.350 | 1.140 | 0.0001 | 99999 |
b | 0.280 | 0.070 | ||||
32 | 、 | 6 | 0.600 | 0.240 | 0.0001 | 99999 |
b | 0.480 | 0.120 | ||||
40 | 、 | 10 | 1.000 | 0.400 | 0.001 | 99999 |
b | 0.800 | 0.200 | ||||
50 | 、 | 15 | 4.500 | 1.200 | 0.001 | 99999 |
b | 3.000 | 0.450 | ||||
寸法と重量
サイズdn( mm) | L- 長さ | B- 幅 | H- 高さ | 接続ねじ | 重量 |
ミリメートル | d | キロ | |||
15 | 165/190 | 99 | 104 | G3/4b | 1.5/1.6 |
20 | 190 | 99 | 106 | g1b | 1.7 |
25 | 260/225 | 104 | 120 | G11/4b | 2.6/2.4 |
32 | 260/230 | 104 | 120 | G11/2b | 2.8/2.7 |
40 | 300/245 | 125 | 155 | g2b | 5.4/4.5 |
50 | 300 | 125 | 155 | G21/2b | 7.2 |
280 | 158 | 175 | フランジ接続gb42164-84に従って、 d=& oslash; 165、 d1=& oslash; 125.416 | 14 | |
