製品情報
原産地: | 中国(本土) | 銘柄: | 三田電子 | モデル番号: | Sd994z- 2s4 | 測定の現在の範囲: | Ac0~5a | 測定の電圧範囲: | Ac25~500v | 実用温度: | -10~55°c | 次元: | 120*120 | アラーム出力: | アッパー4do/下限アラーム出力 | トランス出力: | 3ao、 ローエンド: 0〜20ミリアンペア、 高- エンド: 4-20ma | 証明書: | ce、 iso9001、 cqc | 読書: | 赤・黒の背景ledデジタル表示 | シェル材質: | pvcシェル | 通信: | Rs485通信modbus- rtu | 作業範囲: | Ac/85~270vdc | 精度: | 精度クラス: 0.5,rmsによって測定方法 | 周波数: | 45~65hz |
包装
包装: | 標準パッケージ |
仕様
仕様証明書: ce、 iso9001、 プログラマブルcqcketopテストされてい、 vを測定、、、 w、 hz、 pf、 キロワット時4do赤色led表示、 4di、 3
多機能メーター、 v測定、、、 w、 var、 hz、 cos、 キロワット時rs485と、 4do、 3ao

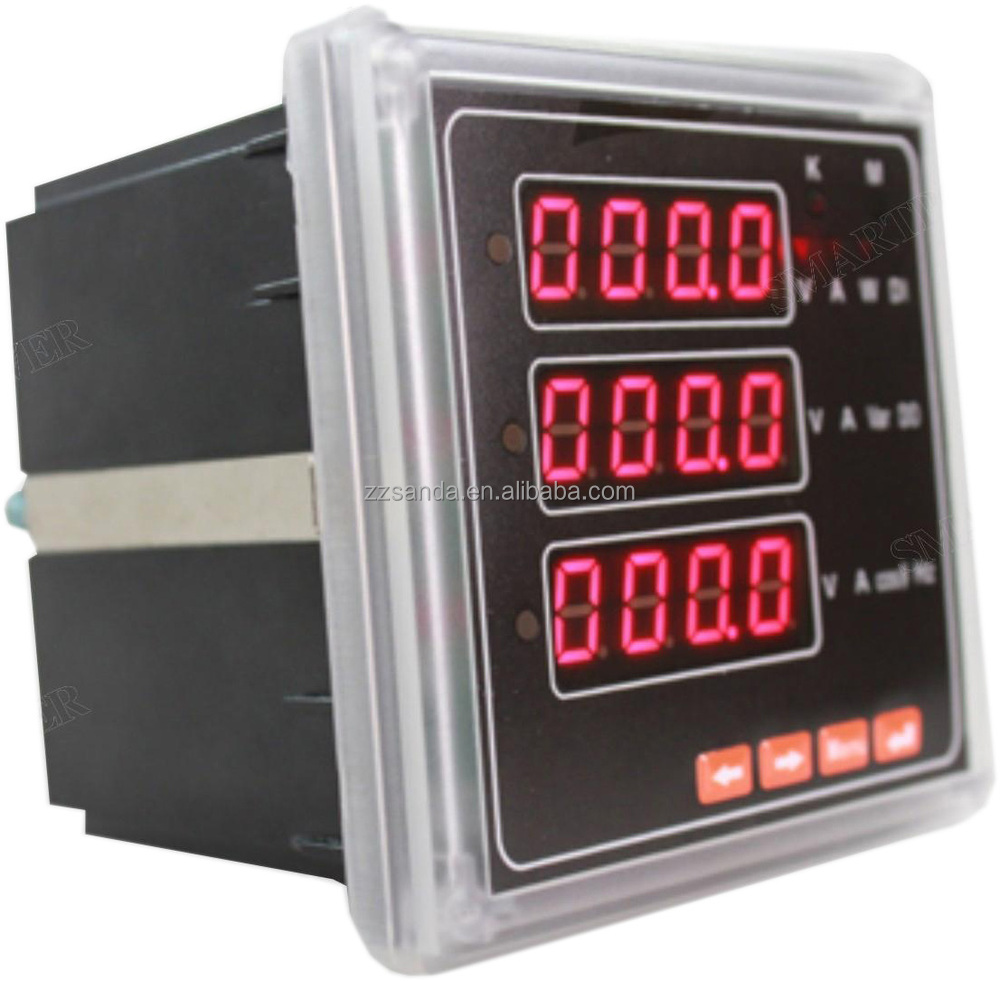

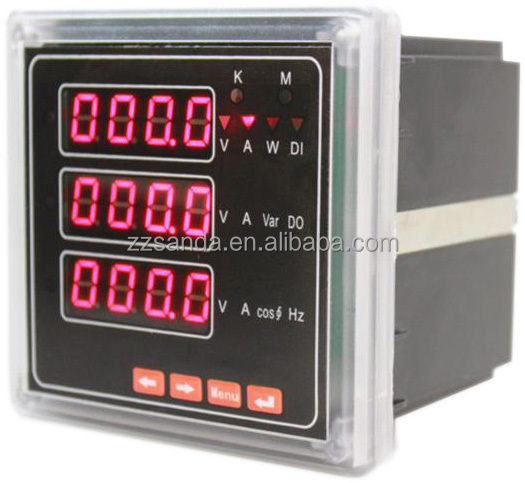

製品の説明1.形状
2.技術的パラメータ
性能 | パラメータ | ||
入力計測表示 | ネットワーク | 3- フェーズ3- ワイヤv33/3- 相4- ワイヤv34 | |
電圧 | 定格値 | Ac25~500v | |
過負荷 | 持続的な: 1.2倍、 インスタント: 10倍/10秒 | ||
消費電力 | <1va( 相当) | ||
インピーダンス | >500k・オメガ; | ||
精度 | 精度クラス: 0.5,rmsによって測定方法 | ||
電流 | 定格値 | Ac0~5a | |
過負荷 | 持続的な: 1.2倍、 インスタント: 10倍/10秒 | ||
消費電力 | <0.4va( 相当) | ||
インピーダンス | <2m・オメガ; | ||
精度 | 精度クラス: 0.5,rmsによって測定方法 | ||
周波数 | 45~65hz | ||
パワー | アクティブ精度クラス: 0.5,精度クラス反応性: 1.0 | ||
パワー
| 作業範囲 | Ac/85~270vdc | |
消費電力 | ・ル; 5va | ||
出力 | デジタルインターフェース | Rs-485、 modbus- rtuプロトコル | |
環境 | 作業環境 | -10~55・度; c | |
sorage環境 | -20~75・度; c | ||
セキュリティ | 耐電圧 | 入力/パワー> 2kvを、i nput/output2kv、 パワー/i nput> 1kv | |
断熱材 | 入力、 出力、 シェルの電源をオンにします> 50m・オメガ; |
3.測定表示・主な機能
電気パラメータの測定可能な電力グリッド:
Ua、 ub、 uc( 相電圧ライン・電圧);i a、i b、i c( 電流); p( 和パワー、 有効電力、 無効電力、 皮相電力); pf( 力率); f( 度数); kwh(activeキロワット時、 リアクティブキロワット時、 双方向キロワット時
modualrity
Ac/dcスイッチ,

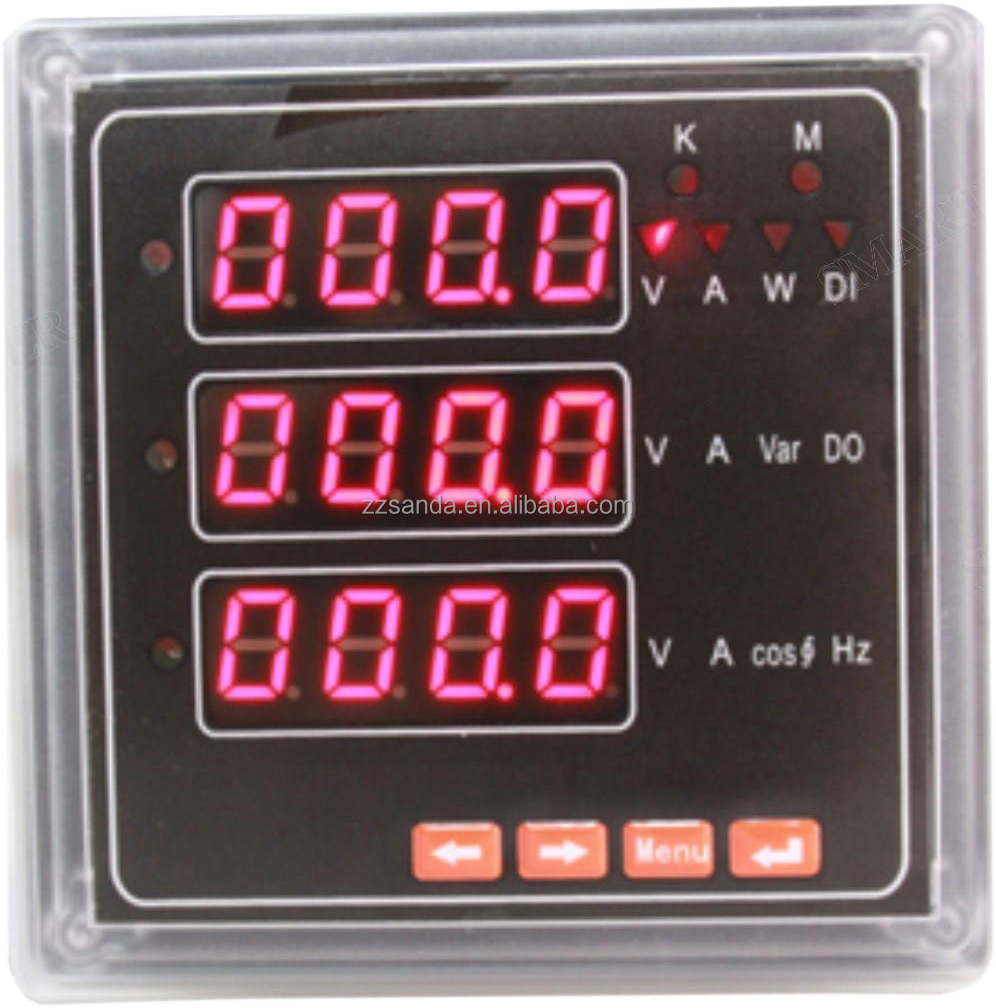

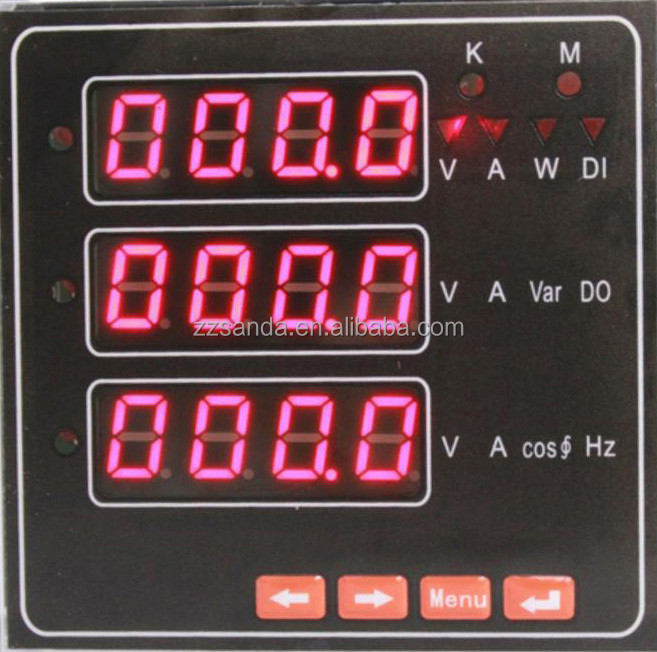

赤色ledデジタル表示
インテリジェントかつプログラマブルな
証明書: ce、i so9001、 cqc
4チャンネルのデジタル出力( 2do、 アラーム出力)
4チャンネルデジタル入力( 2di、 降格制御)
転送3チャンネル出力( 3ao、 のための1ao1相)
Rs485通信、 modbus- rtuプロトコル。( 接続するためのコンピュータとプログラミング・記録)
これらすべて電気パラメータを保存して電力量情報テーブル内側
メーターは。 これらのデータと訪れることができデジタル通信インタフェースを介して収集のを
インストゥルメント。 メートルの種類ごとに、 および方法、 表示内容が異なる可能性があり、 を参照してください
特定の命令を。 のメソッドはすべて電気パラメータの計算、 次何を採用してい
ショー方程式、 discretization方法、 デジタル化された。 詳細は次のとおり:
上の図で、 p> 0,累積アクティブ電気エネルギー活性エネルギーによって吸収、 p< 0,累積
アクティブによって放出されたエネルギー活性エネルギー。 q> 0,反応エネルギーが蓄積された反応エネルギーによる誘導、
Q< 0,累積反応エネルギーによって反応エネルギーは、 容量性。
4.プログラミング動作
下でプログラミング動作、メーター全部で8を提供する拡張メニュー項目:password検証とmodified
(コード)、 システムのセット( セット)、 通信セット( conn)、4基本的なメニュー項目、3-方法アナログセット( ao- 1/2/3)、2-ウェイsスイッチ出力セット(- やり1/2).

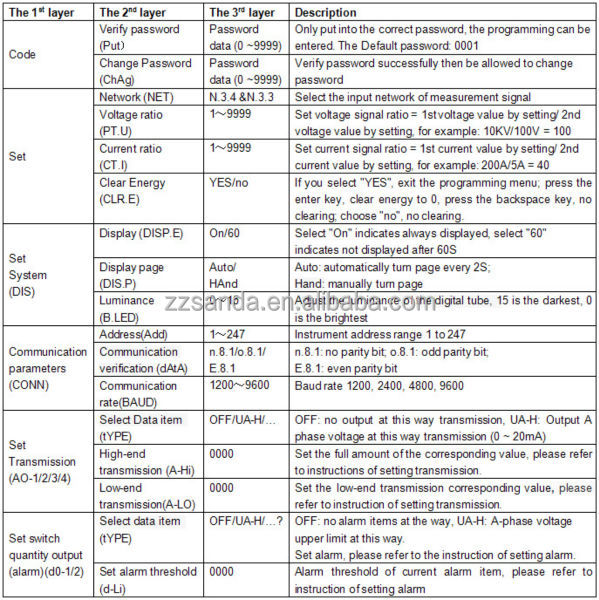

5。構造は、 次のメニュー:
uが選ぶことができる適切なserのprogrammセットするようにりパラメータ に応じて実際の状況.

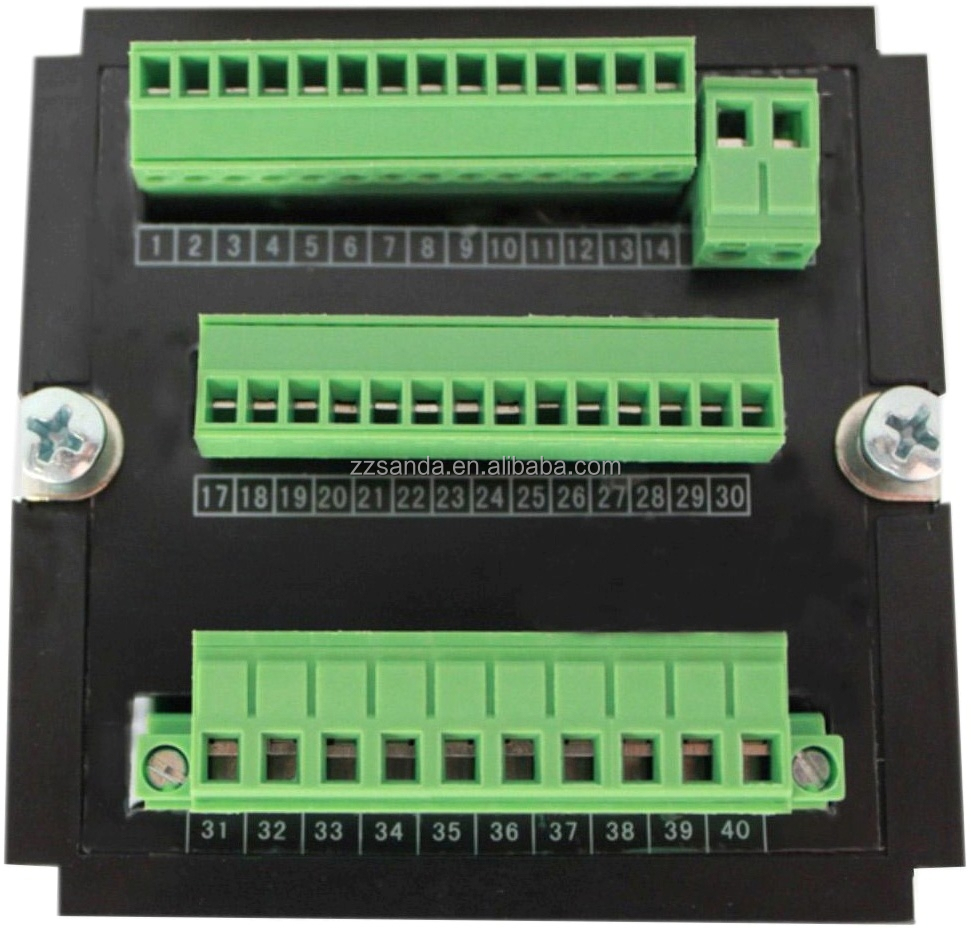

6.配線図
送料・包装パッケージ: 42*23.5*34cm、 40pcs/ctn、 メーター外形サイズ: 96*96cm
我々はまた、 serivceをカスタマイズして提供し。
私の製品はモジュール構造の、 彼らの異なりを満たす5月要求。
サンプルについて、 がいいだろう、 商品を出荷する7営業日以内に商品をayment後、 我々は準拠してい。
正常な順序について、 生産を手配することは出来るときに我々は入金を確認、 我々aferと商品を出荷商品の支払残りを確認。
会社情報
三田製品は頂いておりなどの証明書iso、 ceとのテストに合格しketopラボ。すべての製品
私達の会社から、rその品質の保証されたe.
faq
6.注目
6.1.厳密でなければなりません配線上の配線図に従ってください、 メーターのバック。
6.2.を使用しないでください存在している場所で過度の埃や過度の有害なガス。
6.3.アウトを使用しての長期的な状態、 3ヶ月に一度は、 活性化してください、 持続的なリースで4時間。
6.4.長期- 長期保全を避けるべきである、 直射日光の光の、- 10との間・度; c〜70貯蔵に適している。
6.5.場合何もメーター表示、 最初の補助電源であるかどうか確認してくださいや電圧がで設定範囲。
