製品情報
| 原産地: | 中国(本土) | 銘柄: | acrel | モデル番号: | Pz96l-ai | ジスプレー体: | デジタルだけ | 測定範囲: | 0-99999a | 正確さのクラス: | 0.5 | 供給電圧: | Ac/dc220v | 実用温度: | -10℃~+45℃ | 次元: | Pz96l-ai | 高度: | ≤2500メートル |
包装
| 包装: | カートンの包装 |
仕様
ユーザーに合わせてパラメータを設定することができ異なるネットワークによって測定されたフロントパネルに4つのキー。

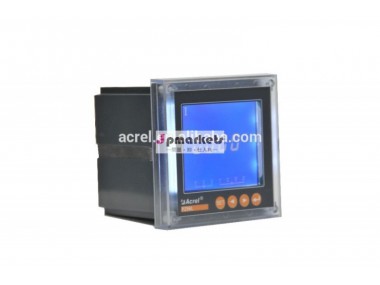

デジタル表示の電流計、 pz96l-aiパネル電流計
1.一般的な
pz96シリーズ単相電流計や電圧計メーターは、 プログラマブル。 ユーザーに合わせてパラメータを設定することができ異なるネットワークによって測定されたフロントパネルに4つのキー。 彼らはまた、 送信するによる測定データによってrs485通信とアナログ出力。 同時に、 彼らを装備することができるロジック入力または出力またはアラームリモート制御を実現する。
2.仕様
Pz96-ai電流計 Lcdディスプレイ付きpz96l-ai電流計 Pz96-av電圧計 電圧pz96l-avプリペイドカードとメートル | /c: r485オプション /j: アラーム出力オプション /m: アナログ出力オプション /k: ロジックロジック入力または出力オプション |
3.技術的パラメータ
技術的な | 値 | ||
入力 | 範囲 | 電圧: ac100v、 220v、 380v; 電流: ac1a、 5a; | |
過負荷 | 電圧: 480v( 連続)、 1000v/30s; 電流:: 6a( 連続)、 50a/1s | ||
周波数 | 45hz~65hz | ||
消費 | <0.5va | ||
精度 | 0.5 | ||
出力 | ディスプレイ | ledまたはlcd | |
Rs485/c | Modbus- rtu | ||
アラーム/j | 過電圧のアラームは、 電圧下と過電流 | ||
アナログ/m | Dc4~20ma、 dc0~20ma( r< 600・オメガ;)、 dc0~5v( r> 1k・オメガ;) など。 | ||
パルス | 2パルス出力( オープン- コレクタ)、 | ||
一定パルス: imp15000/kwh、 imp15000/kvarh | |||
ロジック | 入力 | 2または4ドライ接点( 5vでパワー) | |
出力 | なし2リレー接点出力( のためのリモートターミナル) 接点容量: 1a/30vdc、 1a/250vac | ||
電源 | 電圧範囲 | またはdc110-350vac85~265v | |
消費 | <1.2w | ||
絶縁抵抗 | ・ge; 100m・オメガ; | ||
断熱材 | パワー/input/出力2kv/1min( rms) | ||
env | 温度 | 操作: lcd:- 10・度; c~+45・度; c; led:- 10・度; c~+55・度; c ストレージ:- 20・度; c~+70・度; c | |
湿度 | ・ル; 93％rh、 結露しない、 腐食性ガスの無い | ||
高度 | ・ル; 2500メートル | ||
4.インストールガイド
4.1アウトラインと取付サイズアウトカット
形状 | パネル | ハウジング | アウトカット | ||||
ユニット: ミリメートル | 幅 | 高さ | 幅 | 高さ | 深さ | 幅 | 高さ |
正方形の48 | 48 | 48 | 42.5 | 42.5 | 100 | 44.5 | 44.5 |
正方形の72 | 75 | 75 | 66 | 66 | 98 | 67 | 67 |
80平方 | 80 | 80 | 75 | 75 | 98 | 76 | 76 |
正方形の96 | 96 | 96 | 86 | 86 | 85 | 88 | 88 |
42平方 | 120 | 120 | 106 | 106 | 85 | 108 | 108 |
