製品情報
| 銘柄: | eaa | モデル番号: | jam300 |
包装
| 包装: | 標準カートン |
仕様

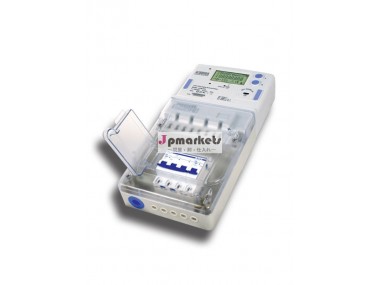

マルチ関税電気メートル三相jam300jam300ct専修
・jam300jam300ct
マルチ関税電気メートル三相jam300・jam300ct 技術仕様。 | |
一般的な | |
計の種類: | 静的、三相、 有効電力と無効電力、 4象限 |
の承認: | Iec62052-11、 iec62052-21、 iec62053- 21、 iec62053-22、 iec62053-23、 iec62054-21、 iec62056-61、 iec62059-11、 iec62059-21、 iec62059-41、 en50470-1,en50470-3 |
機械的なコンプライアンス: | din規格 |
接続タイプ: | 三相4線( 直接) 三相4線( ct) |
基準電圧/周波数: | 3×230/400v50hz/60hz |
動作電圧範囲: | 150。。。 320v相あたり |
過電圧操作: | メーターはに耐えるように設計されの電圧を520v不定の時代のための |
消費電力: | 電圧回路: 1va、 ワット0.7@230v相あたり |
クラスインデックス: | アクティブclass1の- 反応性クラス2( 直接) アクティブclass0.5s、 アクティブクラス0.2s( オプション)- 反応性クラス2( ct) |
現在の基本: | 5a( 直接) 1a( ct) |
最大電流: | 120a( 直接) 6a( ct) |
クラスの精度電流範囲: | から延長まで50ma125a( 直接) から延長まで1ma8a( ct) |
始動電流: | ・ル;10ma( 直接) ・ル;1ma( ct) |
過電流短時間: | 7ka5サイクルのための |
メータ一定: | Imp2000/kwh( 直接) Imp16000/kwh( ct) |
絶縁クラス: | 二重絶縁 |
通信: | 光ポート: iec62056-21読み/書くモードc。 電気ポート: rs485( オプション) 用amrアプリケーション |
バッテリー: | 内部長寿命のリチウムをサポートするためにバッテリーsupercapforrtcおよびr。 w。 p・外部バッテリーを簡単に追加できます |
ディスプレイ: | 長寿命8桁lcd( ゼロからから九) ・特別なアナンシエータ 大きな桁( 10mmx5mm) 視野角& plusmn; 60・度; ショーに設定可能6+2,6+1,5+1,5+2,5+3小数点以下桁。 ・バックライトlcdのコントラスト調整 データで表示することができ自動または手動モード プログラム可能なデータとシーケンスセット ローバッテリを表示する機能lcdに改ざん・イベント |
なし- 揮発性メモリ: | 保持時間40年以上 |
精度リアルタイムクロック: | ± ppmまたは20.2秒/day@25・ordm; c |
出力コマンド: | Ssr出力( オプション) |
ソフトウェア | |
レジスタ: | 最大4関税率( t1- t4) と合計のアクティブなエネルギー( antifraud)、 総輸出エネルギーa- R4象限反応エネルギー1,r2,r3,r4r+と、 r- 各相の電圧がと平均三相の電圧 電流の各フェーズと三相の平均電流 総合力率と力率、 各フェーズの 有効電力合計有効電力と、 各フェーズの 総無効電力と無効電力、 各フェーズの 周波数 |
カレンダー: | サポートグレゴリオ・jalaliカレンダーを含むうるう年の修正機能と夏時間 |
歴史的なレジスタ: | 歴史的データの24セット請求のためのレジスタ( 用2年) |
| 24セットのための積極的な歴史的データ・反応性maximumdemand |
| 歴史的データの16セットの構成のためのオペレータコード付きメーター |
| の16セット歴史的データ端末用カバーの取り外し |
関税構造:
| 4関税率 |
予約された関税: | 関税率表予約することができしかとあらかじめプログラムされた日付 |
イベントの記録: | 50セット電源障害のタイムスタンプ付き |
最大需要: | 最大需要subintervals間隔とは調節可能( スライディングモード) |
ウォッチドッグタイマー | ハードウェアとソフトウェア |
負荷プロファイル | 12チャンネル(、1,、 2,、 3,r1,r2,r3,v1,v2,v3,私1,私2,i3) |
データの読み出しモード: | 読み出しモードで標準コードに応じるでobis( iec62056- 61) |
タンパー- プルーフ機能 | |
エネルギー登録: | 絶対値の測定その方向のエネルギー独立 |
端子カバーの取り外し: | を検出し、 メーター端子カバーとメインカバーの取り外しとレコードそれ |
主なカバーの開口部: | メインカバーを開くための、 ケースの一部の地域を必要とし破損 |
機械的な気候や | |
動作温度範囲: | -30・ordm; ℃〜+65・ordm; c |
限界温度範囲の操作 | -40・ordm; ℃〜+70・ordm; c |
保管温度: | -40・ordm; ℃〜+85・ordm; c |
相対湿度: | 100％非- 凝縮された |
温度係数を意味する: | ・ル; @0.01%pf=1またはpf=0.5ind上- 40・ordm; ℃〜+75・ordm; c |
保護の程度: | ip54 |
端子の材料: | 真鍮と銅( ケージ端子) |
端子ブロックの材料: | 強化ポリカーボネート、 非可燃性-、 リサイクル可能な |
端子カバーとケース素材: | ポリカーボネート |
窓材: | ポリカーボネート透明ガラス |
なし- 反復的なショックに耐えられるよう: | >30g、 半分- 正弦波、 18ミリ秒、 各6方向で |
正弦波の振動に耐える: | Iec60068-2-6に応じるで |
燃焼性: | なし- 可燃性、 に応じるで60695-2-11 |
メーターの重量: | 1100グラム |
寸法: | 263x17073ミリメートル |
のための配線容量( 100a): | メインケーブルはかならず分。 の25mm2・最大。 の35mm2 |
Emc- 互換性 | |
絶縁試験: | >4kv、 1分、 50hz |
インパルス耐テスト: | >6kv1.2/50・ムー; sec500・オメガ;ソース |
高速過渡バースト( eft): | Iec61000-4-4に応じるで(± 6Kvライン上で、 ・ヌル) |
静電放電試験( esd): | Iec61000- 4- 2に応じるで(±15kvの空気) |
サージ耐性試験: | Iec61000- 4- 5に応じるで(± 6.6Kv1.2/50・ムー; sec2・オメガ; 源) |
Rf電磁界電磁的に免疫力: | Iecに応じるで61000-4-3( 30v/m) |
伝導rfへの免疫力: | Iecに応じるで61000-4-6( 10v) |
・放射妨害波実施された: | に応じるでcispr22クラスb |
・割り込み電圧ディップ | Iec62052-11に応じるで |
ac電源磁場 | Iec62053- 21に応じるで |
dc磁場 | Iec62053- 21に応じるで |
