製品情報
| 原産地: | 中国(本土) | 銘柄: | ips | モデル番号: | ip10 | 出力: | 4-20ma | 圧力: | キロ0から10 |
包装
| 包装: | 標準パッケージ |
仕様
電源逆極性保護、 0.5パーセント精度、 小さなサイズ

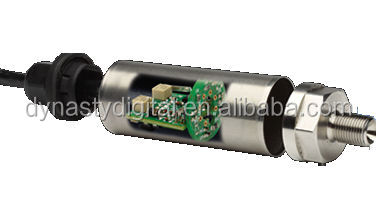

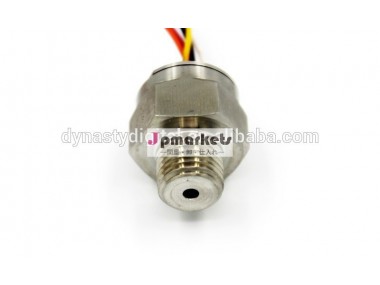

ip10ピエゾ抵抗圧力トランスミッタ

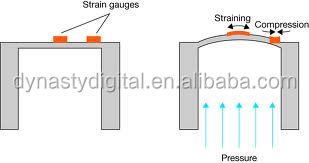

ピエゾ抵抗シリコン技術に基づいて、 シリコン圧力トランスミッタ用途ip10単離されたステンレスダイヤフラム検出素子として。 この製品は完全にテストされ自動的にコンピュータによって、 レーザーでトリミングされていでゼロと感度のためのより広い温度範囲。 その増幅回路は、 ステンレス製のハウジングに建てられた、 センサ信号を変換に標準出力信号に。 このトランスミッタが統合された建設、 剛性と堅牢な、 高い測定精度、 良い長期安定性、、 適切である、 圧力測定で一般的な業界のアプリケーション。
この製品は広く使われている圧力の計測と制御のための石油、 の化学- 業界、 冶金、 発電所と水文学、 等。
技術的なパラメータ: | |||||
Ref。 temp。: 25・#8451; | |||||
パラメータ: | 分。 | typ。 | 最大。 | ユニット | 備考 |
Accuracy(リニアリティが含まれます、 ヒステリシスと再現性 ) | -0.25 |
| +0.25 | パーセントスパン | 1 |
長く安定性( 1年間) | -0.25 |
| +0.25 | パーセントスパン |
|
トータル公差 | -1.0 |
| +1.0 | パーセントスパン | 2 |
補償温度。 | -20 |
| +85 | ・#8451; |
|
tempを作業。 | -40 |
| +125 | ・#8451; |
|
貯蔵温度。 | -40 |
| +150 | ・#8451; |
|
破裂圧力 | 5x |
|
| 定格 |
|
virbration | -20 |
| +20 | g | 3 |
ショック | 50 |
|
| g | 4 |
リサイクルしてい | 10 |
|
| 万 |
|
過負荷圧力 | 2x |
|
| 定格 |
|
重量 | 82 |
|
| グラム |
|
互換性のあるメディア |
| 304/316 |
|
|
|
のための特別モデル工場にお問い合わせください
|
|
|
|
|
|
備考:
1.ベストフィット直線。
2.合計エラーを、 精度の誤差を含む、 温度誤差、 レンジとゼロエラー。
3.mil-std-810cを参照して、 プログラム514.2,図514.2-2,曲線l。
4.1/2正弦波、 を参照して202fmilstd、 213b方法、 状態です。

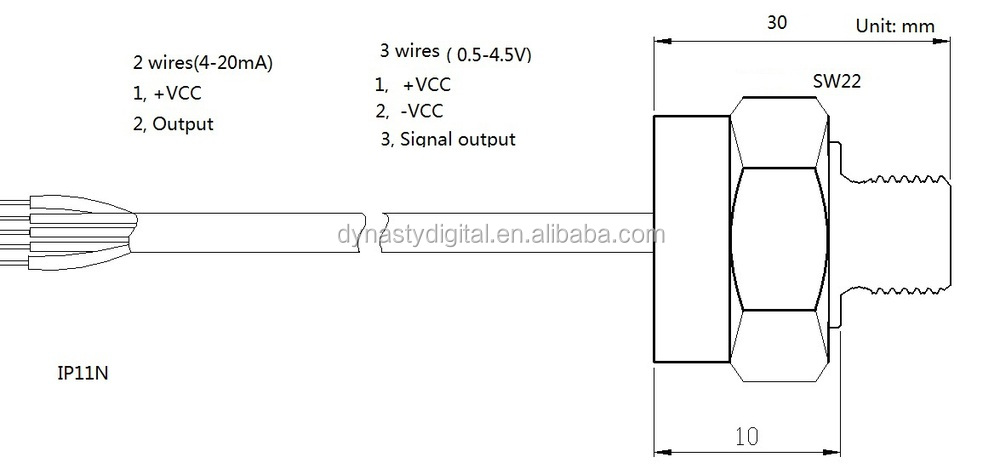

入力と出力オプション: | ||||
|
| パワー( v) | ||
Num: | 出力 | 分 | typ。 | 最大。 |
3 | 0.5~4.5v( レシオメトリック) | 4.75 | 5 | 5.25 |
4 | 1~5v | 8 |
| 30 |
5 | 4~20ma | 9 |
| 30 |
6 | 0~5 | 8 |
| 30 |
7 | 0~10 | 15 |
| 30 |
