直径ゲージ計測と制御のための高度なフィードバック制御システム、 制御効果を向上させる

ddm3020直径ゲージ計測と制御のための

取扱説明書

1一般的な

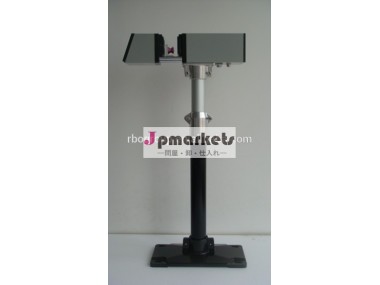

Ddm-3020タイプは第三世代 ダイナミック直径ゲージによって開発された計測と制御のための上海. の測定原理を採用すること高速パルスirレイと組み合わせる高精度ccdセンサー、支援により、 高速デジタル画像処理技術、 この世代ゲージ特徴高い測定精度、 高い安定性、 容易なアプリケーションおよびメンテナンスと余分な- 長寿命。 完全なセットのゲージが含まれています、 ddm-3020直径測定ヘッド、 測定ヘッドサポートと独立したdsp-3aモニター。

Ddm-3020dynamicdiametergaugeのために主に使用されオンライン径測定と制御のための電線とケーブル、 光ファイバーケーブル、 チューブやワイヤー。 前世代製品と比較して、 第三世代ゲージはcharacterizedによって

1:すべてデジタル画像加工技術や専用超- 大規模集積回路, ている高い安定性を確保する、 コンパクトなサイズと低消費電力.

2:ハードウェアアク、 高さを提供する速度を測定する測定1800年まで/秒とことが可能になりを使用するゲージを首・しこりとして検出器。

3:rs485通信インタフェース,になりにゲージを、 業界に簡単に接続するコンピュータ、 plcとタッチパネル.

4:高度なフィードバック制御システム、 制御効果を向上させる。

1.1使用条件やパックingサイズ

パワー: 100~240vac、 50~60hz;

動作温度: 0~45・度; c

大気湿度: ・ル; 90％(凝縮水の自由)

周囲の要件: は周囲の空気しなければならない腐食性ガスのない、 オイル、 蒸気と重いダスト

パックingサイズ:615ミリメートル・回; 330mm・回; 280mm(l・回;w・回;h)

完全な機械の重量: 11キロ

1.2プリンシパルテクニカルデータ

公称測定範囲: ミリメートル20

推奨測定範囲: 0.2~ミリメートル16

測定精度:& plusmn;(+0.0020.02%ゲージ読み出し)

速度を測定する: 測定1800/s

消費電力:< 10w

通信インタフェース: rs-485

中心の高さ(サポートを含む):850~ミリメートル1100

寸法(サポートを除く):100mm・回; 100mm・回; ミリメートル410

1.3マシンの完全なセット

の各パッケージの標準的な構成ddm-3020直径ゲージが含まれています、 以下の項目:

Ddm-3020直径ゲージ:      1

の欄が測定ヘッドサポート: 1セット

の足場が測定ヘッドサポート: 1

クッション性のスプリングサポート: 1

2.5メートル電源コード: 1

航空機4ピンプラグで通信インターフェイス: 1

Dsp-3amOnitor:           1

出力振幅ポテンショメータを調整する
のフィードバック制御システム: 1

操作マニュアル:      1
