製品情報
| 原産地: | 中国(本土) | 銘柄: | siglent | モデル番号: | sds1072cml | 帯域幅: | 70mhzの | 本当の- 時間サンプリングレート: | 1gsa/s | メモリ深セン: | 2mポイント | チャンネル: | 2channels+1ext | warrenty: | 3年間 | 寸法: | 323mm*157mm*135mm( w*h*d) | ディスプレイ: | 7- inchtft- lcd、 ※818グリッド | 重量: | 2.5キロ | 立ち上がり時間: | <5ns |
包装
| 包装: | 標準的なパッキング |
仕様
Sds1072cml、 mhzのデジタルオシロスコープ701.2mポイントメモリ深セン、 1gsa/sリアル- 時間サンプリングレート2.2channels+1ext3.7tft- lcd

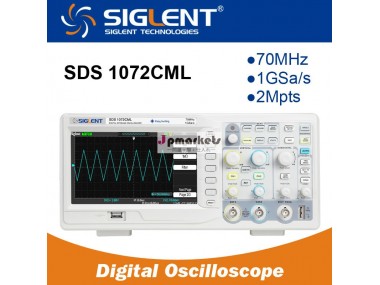

sds1072cml、 siglentオシロスコープ、 70mhzのデジタルオシロスコープ
Siglent技術共同。、 株式会社、 大手メーカーの中国での出荷台数でオシロスコープ!
機能と利点
1.150までサンプルレート1gsa/smhzの帯域幅
2.7''tft- 液晶ディスプレイ、 8*18グリッド
3.チャンネル: 2ch+1ext
4.1gsa/ssamplinge率、 mポイント2メモリ深セン
5.ハードウェア6桁周波数カウンタ、 リアルタイム計数ディスプレイ
6.scpiコマンド制御プログラミングサポート
7.インターフェイス: usbデバイス、 usbホスト、 rs-232、 パス/失敗する
8.ユニークなデジタルフィルター機能とデータレコーダ
9.埋め込まれた12言語、 オンラインヘルプ、 1キーと1キーの印刷を格納する
仕様
| モデル | sds1072cml | sds1102cml | sds1152cml |
| 帯域幅 | 70mhzの | 100mhzの | 150mhzの |
| チャンネル | 2ch+1ext | ||
| リアルタイムサンプリングレート | 1gsa/s | ||
| 等価サンプリングレート | 50gsa/s | ||
| メモリ深セン | 2mポイント | ||
| 立ち上がり時間 | <5ns | <3.5ns | <2.3ns |
| 入力インピーダンス | 1m・オメガ; 17pfii | ||
| タイムベース範囲 | 5.0ns/div-50s/div | 2.5ns/div-50s/div | |
| スキャン: 100ms-50s/div | |||
| 垂直感度 | 2mv-10v/div | ||
| 垂直解像度 | 8ビット | ||
| トリガソース | Ch1,ch2,ext、 ext/5,acライン | ||
| トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 代替 | ||
| 数学の操作 | +、-、 ・回;、 悪ノ、 fft | ||
| デジタルフィルタ | ハイパス、 ローパス、 バンドパス、 バンドストップ | ||
| 画面表示スタイル | 古典的な、 近代的な、 伝統、 簡潔な | ||
| 最大入力電圧 | ± 400v( dc+acpk- pk)、 cati、 catii | ||
| オートmeasurment | 32種類: vpp、 vmax、 vmin、 ヴァンプ、 vtop、 vbase、 vavg、 を意味する、 認証標準物質、 vrms、 rovshoot、 fovshoot、 rpreshoot、 fpreshoot、 立ち上がり時間、 立ち下がり時間、 freq、 期間、 +wid、-wid、+dut、-dut、 bwid、 相、 frr、 frfの、 ffr、 fff、 lrr、 lrf、 lfr、 lff | ||
| 内部ストレージ | 波形の2基は参照、 の20グループの設定、 波形の10グループ | ||
| 外部記憶 | ビットマップを節約する、 csvを節約する、 波形の保存、 設定を保存し | ||
| 言語 | 英語、 フレンチ、 ドイツ、 ロシア、 スペイン語、 中国語( 簡体字)、 繁体字中国語、 ポルトガル語、 日本、 韓国、 イタリアの、 アラビア | ||
| ディスプレイ | 7インチ( 178ミリメートル) カラーtft( 480*234) lcd | ||
| 周波数カウンタ | 6ビット | ||
| pictbridgeプリント | サポート | ||
| パス/失敗する機能 | サポート | ||
| データロガー | サポート | ||
| パワー | Ac100-240v、 45hz-440hz、 最大50va | ||
| pcソフトウェア | スルーすることができオシロスコープコンピュータのリモート制御、 波形解析データ抽出 | ||
| 備考 | 元のソースとのシームレスな接続、 信号収集フォーム、 統合システムを生成する | ||
| 寸法 | 323.1( l) mm*135.6( w) mm*157( h) mm | ||
| 重量 | 2.5キロ | ||
| 接続 | Usbホスト: サポートusbフラッシュドライブのストレージ | ||
| Usbデバイス: サポートのpictbridge対応プリンタやpcリモートコントロール | |||
| Rs-232: サポートのpictbridge対応プリンタやpcリモートコントロール | |||
| パス/失敗するインタフェースモジュール | |||
| アクセサリー | (1:1,10:1) problex2,easyscope3.0システムコンピュータソフトウェア、 電源コード、 usbケーブル、 ユーザーマニュアル、 easydsolibソフトウェアパッケージ | ||
と比較してくださいrigolオシロスコープ
| 仕様 | sds1000cml | ds1000e |
| 帯域幅 | 70/100/150mhzの | 50/100mhz |
| チャンネル | 2ch+1ext | 2ch+1ext |
| リアルタイムサンプリングレート | 1gsa/s | 1gsa/s |
| 等価サンプリングレート | 50gsa/s | 25gsa/s |
| メモリ深セン | 2mポイント | 1mポイント |
| 独立した垂直チャンネル | サポート | をサポートしていない |
| 垂直感度 | 2mv/div-10v/div | 2mv/div-10v/div |
| 垂直解像度 | 8ビット | 8ビット |
| トリガータイプ | エッジ、 パルス、 ビデオ、 スロープ、 代替 | エッジ、 パルス、 ビデオ、 スロープ、 代替 |
| トリガーモード | オート、 通常の、 シングル | オート、 通常の、 シングル |
| オートmeasurment | 32種類 | 22種類 |
| レコード機能 | 2500フレーム | 1000フレーム |
| レコーダー機能 | 本当の- 時間の記録遅い信号 | をサポートしていない |
| pictbridgeプリント | サポート | サポート |
| 内部stroage | セットアップ、 波形、 csv、 ビットマップ | セットアップ、 波形、 csv、 ビットマップ |
| インターフェイス | Usbホスト、 usbデバイス、 rs-232、 パス/失敗する | Usbホスト、 usbデバイス、 rs-232、 パス/失敗する |
| ディスプレイ | 7"( 8・回; 18) カラーtft-lcd | 5.7"( 8・回; 12) カラーtft-lcd |
標準付属品:
.jpg)
