製品情報
タイプ: | SMD LED | モデル番号: | Ap0603l-05ecw-sm | 破片材料: | InGaN | 色を出すこと: | 涼しい白 | 光度: | 140 | 電力損失: | 76 | 視野角(°): | 130 | 原産地: | 台湾 | 銘柄: | スーパーbrite/すべてbrite | 認証: | RoHS |
包装
包装: | ボックス8 |
仕様

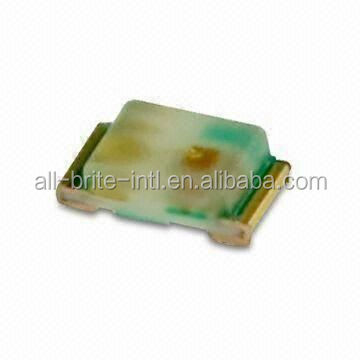

余分な薄い06030.6mm白smdled、 トップビュー、 広視野角、 白い色smdチップled。 グリーン製品はrohs指令に適合し。
0603白色smdled
チップ材
サイコロ材料: ingan光の色: 白黄色レンズ色: 拡散した淡黄色。絶対最大格(Ta=25・#8451;)
パラメータ | シンボル | 定格 | ユニット |
消費電力 | pd | 76 | mw |
ピーク順方向電流 (1/10デューティサイクル、 0.1msパルス幅) | ipf | 80 | ミリアンペア |
順方向電流連続 | 場合 | 20 | ミリアンペア |
ド- 評価からリニア25・#8451; | - | 0.25 | Ma/・#8451; |
逆電圧 | vr | 5 | v |
静電放電しきい値( hbm)に注意してください | esd | 150 | v |
動作温度範囲 | topr | -20〜+85 | ・#8451; |
保存温度範囲 | tstg | -40+85〜 | ・#8451; |
エレクトロ- 光学特性(Ta=25・#8451;)
パラメータ | シンボル | 分。 | typ。 | 最大。 | ユニット | テスト状態 |
光度 | iv | 100 | 140 | - | mcd | If=5ma |
視野角 | 2・シータ; 1/2 | - | 130 | - | 度 | 注2 |
cie色度 | x | - | 0.2689 | - | - | If=5ma |
cie色度 | y | - | 0.2379 | - | - | |
順方向電圧 | vf | - | 2.8 | 3.0 | v | If=5ma |
逆電流 | ir | - | - | 50 | ・ムー;、 | Vr=5v |
