製品情報
| 条件: | 新しい | タイプ: | カッターの吸引の浚渫船 | 力のタイプ: | ディーゼル | 原産地: | 中国(本土) | 銘柄: | 東方 | モデル番号: | csd200 | 次元(L*W*H): | 24x1.9x1m | 重量: | 20トン | 認証: | Iso9001: 2008、 ciaグリーン製品認証 | 保証: | 1年 | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため |
包装
| 包装: | コンテナ |
仕様

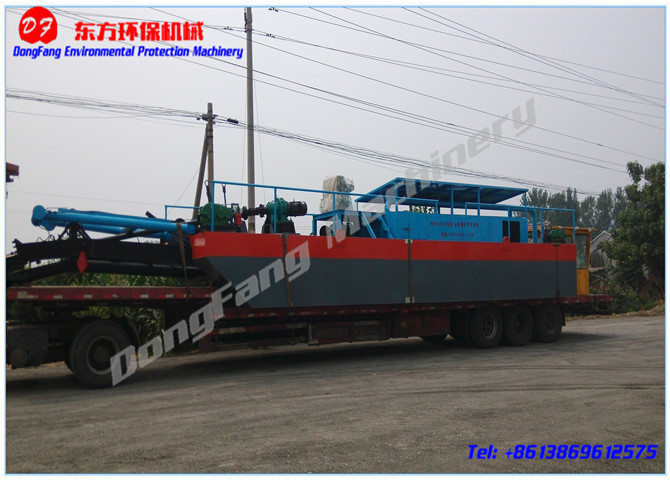

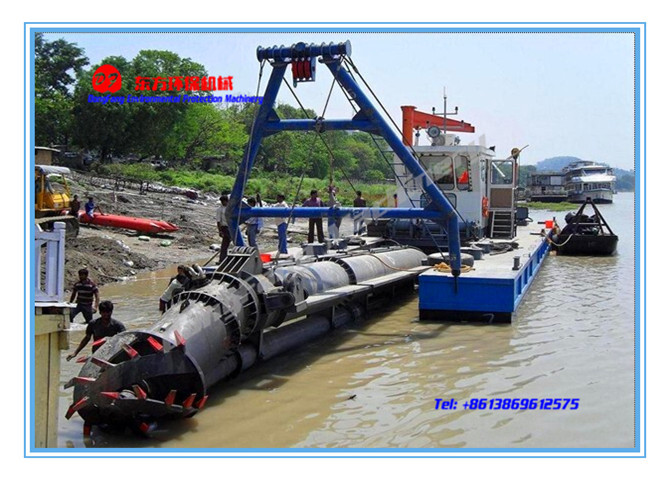

東方カッターサクション浚渫船高いパフォーマンスで、 運用コストと低価格と、 吸引に使用され川で砂を。
詳細な技術的パラメータの200csdのカッターサクション浚渫船
アイテム | パラメータ | ノート |
製造 | 青州東方環境保護機械村田製作所。、 株式会社 | iso9001から2008 |
ブランド名 |
| 商標登録さ |
価格 | $193、 000(fob青島) | などではありませんパイプとは、 ブイ |
その申し出を有効期間 | 60日 | 440フィートコンテナ(放電パイプは含まれません) |
引渡しの日 | 60日 | Pioe: メートル当たり25ドル は、 ブイ: ドル63ペアあたり |
浚渫船の部品 |
| |
1.タイプ | 油圧カッターサクション浚渫船 |
|
2.基本的なパラメータ |
|
|
(1)全長 | 24.0m |
|
(2)船体幅 | 4.9 |
|
(3)船体の高さ | 1.5m |
|
(4)ドラフト | 1.0メートル |
|
(5)浚渫深度 | 10m |
|
(6)サクションパイプの直径 | 250mm |
|
(( 7) パイプの直径を点滅 | ミリメートル220 |
|
(8)の放電距離 | 800メートル |
|
(9)新鮮な水の流れ | 600立方メートル/hで |
|
(10)乾燥したパルプ | 100立方メートル/h |
|
(11)総設備容量 | 330キロワット | 濰坊ディーゼル発電 |
3.主室 |
|
|
(1)長さ | 9メートル |
|
(2)幅 | 2.2メートル |
|
(3)高さ | 1.5m |
|
(4)サイドボードの厚さ | 6mm | ccsb鋼板 |
(5)のベースボードの厚さ | 8mm | ccsb鋼板 |
4。エッジ倉庫 |
|
|
(1)長さ | 16m |
|
(2)幅 | 1.25メートル |
|
(3)深さ | 1.5m |
|
(4)サイドボードの厚さ | 6mm | ccsb鋼板 |
(5)デッキの厚さ | 5mm | ccsb鋼板 |
(6)のベースボードの厚さ | 8mm | ccsb鋼板 |
5.掘削ポンプ |
|
|
(1)製造 | 石家荘ポンプグループ | オーストラリア戦士技術 |
(2)ヘッドの配達 | 20-40m |
|
(3)モデル | wn200 |
|
(4)回転速度 | 820—R900/min |
|
(5)効率 | 75％ |
|
(6)npshr | <4m |
|
(7)現在のサイズ | 120mm |
|
(8)新鮮な水の流れ | 600立方メートル/hで |
|
6.メインエンジン | 濰坊ディーゼル |
|
(1)製造 | weichaiディーゼル発電 |
|
(2)モデル | wf6170 |
|
(3)パワーと回転速度 | 330kw@1500rpm |
|
(4)量 | 1セット |
|
7.ギアボックス |
|
|
(1)製造 | 一般的な浙江萧山 |
|
(2)モデル | マリンギアボックス |
|
(3)量 | 1セット |
|
8.カッターヘッド |
| 合金 |
(1)モデル | コロナ- |
|
(2)摩耗- 耐熱部品 | 交換可能な合金カッター |
|
(3)ドリブンスタイル | 油圧モータ |
|
(4)直径 | 800ミリメートル |
|
(5)パワーは、 カッターヘッドのシャフト | 40キロワット |
|
(6)回転速度 | 0から30 |
|
(7)量のカッターナイフ波歯 | 20個 |
|
9.ラダーウインチ |
|
|
(1)第二層の緊張を | 40kn |
|
(2)ロープ速度をの第二層の | 0-20m/min |
|
(3)の直径ワイヤーロープ | ・φ;16mm |
|
(4)ドリブンスタイル | 油圧モータ |
|
10。 ている走行ウインチ |
|
|
(1)第二層の緊張を | 30ノット |
|
(2)ロープ速度をの第二層の | 0-20m/min |
|
(3)の直径ワイヤーロープ | ・φ;16mm |
|
(4)パワー | 油圧モータ |
|
11.ている走行ウインチ |
|
|
(1)第二層の緊張を | 30ノット |
|
(2)ロープ速度をの第二層の | 0-20m/min |
|
(3)の直径ワイヤーロープ | ・φ;14mm |
|
(4)パワー | 油圧モータ |
|
12.パイルゲージ |
|
|
(1)量 | 2 |
|
(2)直径 | ミリメートル325 |
|
(3)壁の厚さ | 16mm |
|
(4)長さ | 14メートル |
|
(5)材料の品質 | 16#マンガン鋼 |
|
(6)ドライブスタイル | ハイドロシリンダ |
|
13.油圧シリンダ |
|
|
シリンダの長さ | 2.5メートル |
|
内径 | 110ミリメートル |
|
使用圧力 | 10mpa |
|
スチールロープの直径 | ・φ;20mm |
|
14.制御室 |
|
|
(1)。 主要機器 | 電気制御コンソール |
|
(2)空気- 条件 | 1セット |
|
(3)。 調節可能な椅子 | 1個 |
|
(34)取扱説明書やパイロットランプ | 1セット | 手術台の上にインストールされている |
(4)を操作器 | 1セット | |
15.油圧システム | 用途歯車ポンプ油圧ポンプ、 を介して自由端に接続されているマスターギアボックスのドライバ | |
16.キャビン | バンカーを装備、 バラストタンク、 乾燥室と新鮮な水の貯蔵 | |
17.アンカー及びアンカーロープ | アンカー: 各100kg2個 すべてのウインチは80メートルアンカーロープを装備、 少なくともやその他の必要なロープ
| |
18.倉庫に発電機セット | フリフリ舶用発電機セット、 15キロワット、 220/380v 1セット。 用法: ための電力を供給するキャビンポンプは、 燃料ポンプとandfloodlightとエアコン蓄電池に充電、。 | |
19.甲板上に発電機セット | ブランド名: 常州yameike、 パワー: 15キロワット、 電圧: 220/380v。 用法: ための電力を供給するには、 本装置を緊急。 | |
20。 ライト | デッキライト: スポット300w1セットの一番上に光のa- フレーム。 の4セット30wにあるランプのトップの周囲及び運転の家。 300w2セット内のスポットライトの前後に駆動の上部に家。 メインキャビンライト: の8セット昼光ランプの両側に装備された、 メインエンジンのキャビン。 キャブの軽: デイライツの2セットは内側の部屋で運転の家。 | |
21.安全上の注意 | 二枚、 ライフジャケットの、 人生は、 ブイや消火器 | |
