製品情報
| 条件: | 新しい | タイプ: | 横 | CNCまたはない: | CNC | 自動等級: | 自動 | 最高。 振動直径: | 550 | 原産地: | 中国(本土) | 銘柄: | hoston | モデル番号: | ckシリーズ | 電圧: | カスタマイズされた | 力(W): | 7500 | 次元(L*W*H): | optinal | 重量: | optinal | 認証: | ce、 bv、 iso | 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 色: | カスタマイズされた | キーワード: | ck6180水平cnc旋盤機械 | ベッドの足: | インテグラルベッドの足 | cncシステム: | ジーメンス、 ファナック、 gsk、 等 | ベアリング: | 日本のnsk | 最大。 オーバースイングキャリッジ: | 300mm | パッケージ: | 木製ケース | moq: | 1セット | ckシリーズ: | ck6150 | 最大。 チューリング長さ: | 910/1410 |
包装
| 包装: | cnc旋盤機械水平ck6180で覆われている木製ケース |
仕様
hostonck6180水平cnc旋盤機械
ck6163・6180cnc旋盤
1) フラットベッドと特色、 広いhardガイド方法と完全に囲まれたセーフガード。 良い- マシンを探しているは完全に整ってい、 非常に信頼性の高い、 と約束を高い剛性と精度、 簡単な操作だけでなく、 優れた安全性。
2) で採択されたインテグラルベッドの足、 スーパー音波硬化ガイド方法このマシン完璧な精度、 高剛性を有し、。 ベッド、 ベッドの足、 スピンドルボックスとキャリッジ、 等。 によって行われたすべての貴重な鋳造。 有限要素解析を介して、 合理的にこわばるを並べたリボン、 したがって、 効果的に処理を改善本機の容量。
3) 2種類があり、 スピンドルボックスの選択などのための設備: 2- ステップギアチェンジ無段階速度とシングルスピンドルを満たすことができる速度変更を必要とする顧客を持つマシンは大きなトルク、 高速処理、 等。 スピンドル軸受はから買った、のnskの精密ベアリング日本ファナックサーボスピンドルとそこには、 選択するための。
4) が調整されてい行のツール選択のための簡単にすることができ、 高を調整するのツールにも便利な立地センターや様々なツールを処理する際に使用され。
5) マシンが採用としてモジュラー設計、 を除いて主軸ボックスとcncシステムを選択することができ、 お客さまによって、 また、 そのようなハンドルチャックとチャック10または12インチ油圧チャック、 刃物台など4- 位置、 水平6,8- 位置支柱または列電気工具刃物台; そのようなハンドルテール株式または油圧テールストック選択のための要件に応じて、 顧客の。 更に、 私達が供給できるシンプルなバー株式コンベアあなたの条件のために。
6) 完全に囲まれたセーフガードで使用されていたこれらのマシン。 なぜなら操作パネル使用して設定しプルドア、 移動することができ、 操作パネル、 ドアを同時にを与えるとなる操作がより便利に。
Techinicalデータ:
アイテム | 内容 | ユニット | データ | ||
ck6163 | ck6180 | ||||
容量 | 最大。 オーバースイングベッド | ミリメートル | ・セント; 630 | ・セント;800 | |
最大。 オーバースイングキャリッジ | ミリメートル | ・セント;350 | ・セント;530 | ||
最大。 長さを回す | ミリメートル | 1350/1850 | |||
中心間距離 | ミリメートル | 1500/2000 | |||
スピンドル | スピンドルノーズ/スピンドルのテーパー穴 |
| A2-11/metric120# | ||
スピンドル内径 | ミリメートル | ・セント;105 | |||
メインモーターのパワー | キロワット | (周波数変換) 22ac: 15/18.5( 選択のための) | |||
の範囲 | シングル | R/min | 10から1000 | ||
スピンドル速度 | 油圧( 3ステップ) | L: 44-375、 m: 70-595、 h: 120-1000 | |||
スピンドル | シングル | n。 m | 265 | ||
トルク | 油圧( 3ステップ) | L: 960、 m: 570、 h: 350 | |||
スピンドルチャック |
| (通常の): 12・rsquo; ・rsquo;( 手動)( オプション): 実または中空 | |||
ツールポスト | 刃物台の旧位置 |
| 4位置( オプション: 6,8ポジション) | ||
ツールのロッドの寸法 | ミリメートル | 4位置: 32×32 6/8位置: 32x25 | 4位置: 4040 6/8位置: 32x25 | ||
飼料 | X/z- 軸急速なスピード | M/min | 6/8 | ||
X/z・ndashする; 軸最大。 旅行 | ミリメートル | 1500中心間距離: 480/1500; 2000中心間距離: 480/2000 | |||
X/z- 軸トルクサーボモータ | n。 m | 12/22 | |||
X/z- 軸スクリュー | ミリメートル | ・セント;32x6/・セント;5010 | |||
心押台 | 径。 心押台スリーブの | ミリメートル | ・セント;150 | ||
心押台スリーブのテーパー | なし。 | Mt: 6 | |||
心押台スリーブの旅行 | ミリメートル | 150 | |||
ベッド | ベッドのガイドウェイの幅 | ミリメートル | 620 | ||
クロススライドの幅 | ミリメートル | 330 | |||
他の人 | 必要な床面積 | ミリメートル | 1500中心間距離: 38002300; 2000距離: 43002300 | ||
正味重量 | キロ | 1500中心間距離: 8000、 2000中心間距離: 9000 | |||
cncシステム |
| ファナック、 ジーメンス、 等。 | |||
主な仕様 | ||||
アイテム | 内容 | ユニット | データ | |
ck6150 | ||||
容量 | 最大。 オーバースイングベッド | ミリメートル | ・セント; 550 | |
最大。 オーバースイングキャリッジ | ミリメートル | ・セント;300 | ||
中心間距離 | ミリメートル | 1000/1500 | ||
最大。 長さを回す | ミリメートル | 910/1410 | ||
スピンドル | スピンドル速度の範囲 | 2ステップハンドル | R/min | L: 50~600h: 180~1800 |
無段階 | R/min | 300~3000( 通常のチャック2000) | ||
スピンドルノーズ/ボア/スピンドルのテーパー穴 | ミリメートル | A2-8/80/asa350 | ||
スピンドルチャック/ボア | ミリメートル | (n): 標準・セント;・セント;80( オプション): 油圧中空・セント;60 | ||
旅行 | X/z・ndashする; 軸最大。 旅行 | ミリメートル | X: 340z: 同じmaxとして。 長さを回す | |
X/z- 軸急速な移動速度 | M/min | X: 8z: 12 | ||
モーター | 周波数変換 | 2ステップハンドル | キロワット | 7.5 |
無段階 | または117.5 | |||
X/z軸送りモータ | n。 m | 7/11 | ||
ツールポスト | 刃物台の旧位置 |
| (n): 4ポジション( オプション): 6,8つのポジション電気 | |
ツールのロッドの寸法 | ミリメートル | 25x25 | ||
心押台タイプ | 心押台タイプ |
| N: オプションのハンドル: 油圧 | |
径。 旅行//心押台スリーブのテーパー | ミリメートル | ・セント;90/150/mt6 | ||
他の人 | 全体寸法( l*w*h) | ミリメートル | 1000/1500中心間距離 ××180014502740/3240 | |
正味重量 | キロ | 3200/3500 | ||
cncシステム |
| Fanucoiメイト- td、 gsk、 ジーメンス、 等。 | ||

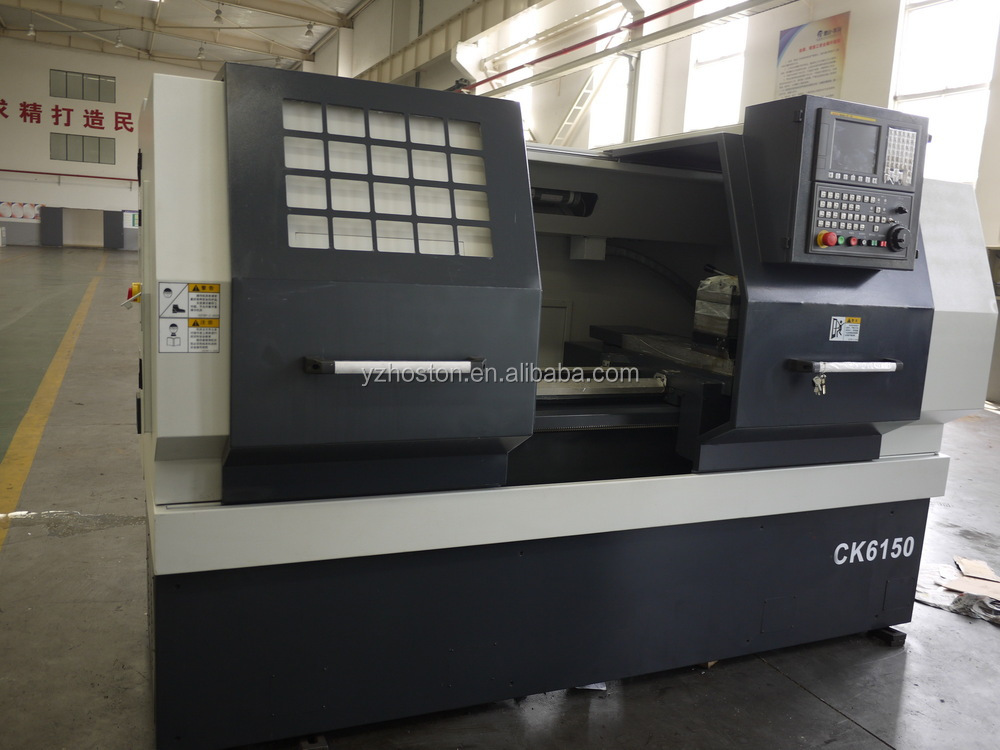

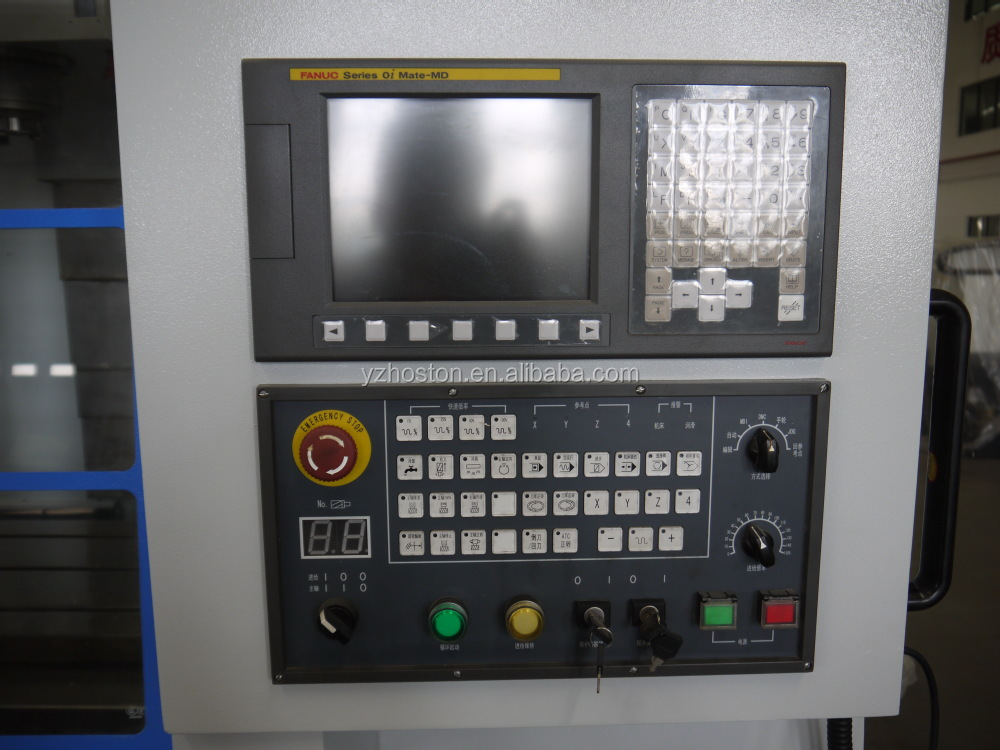

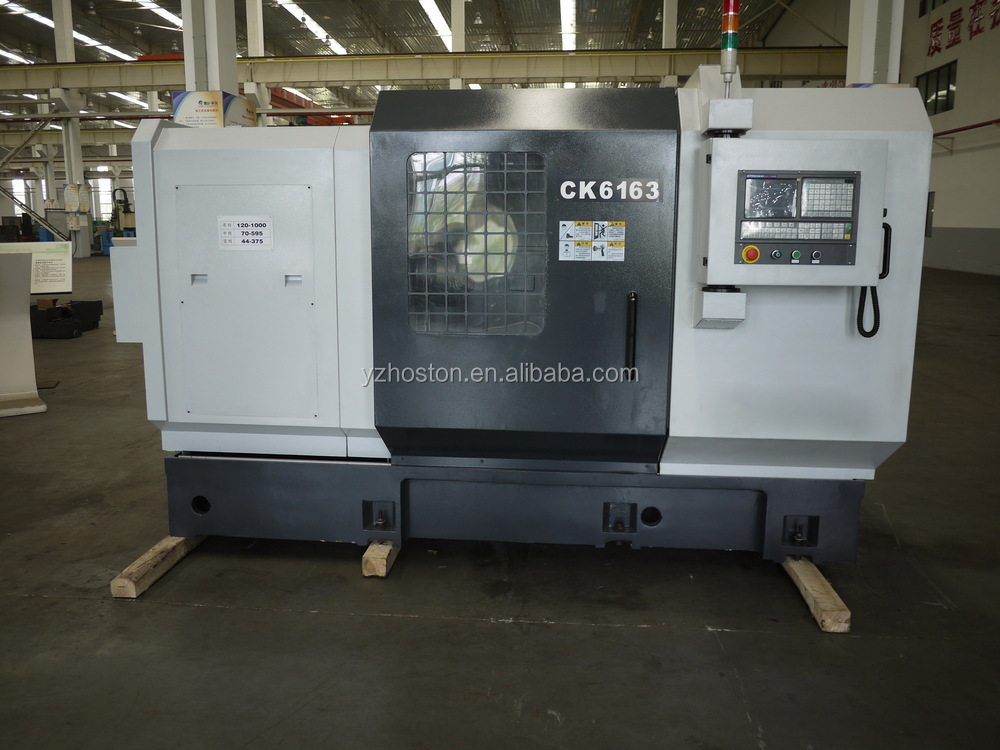

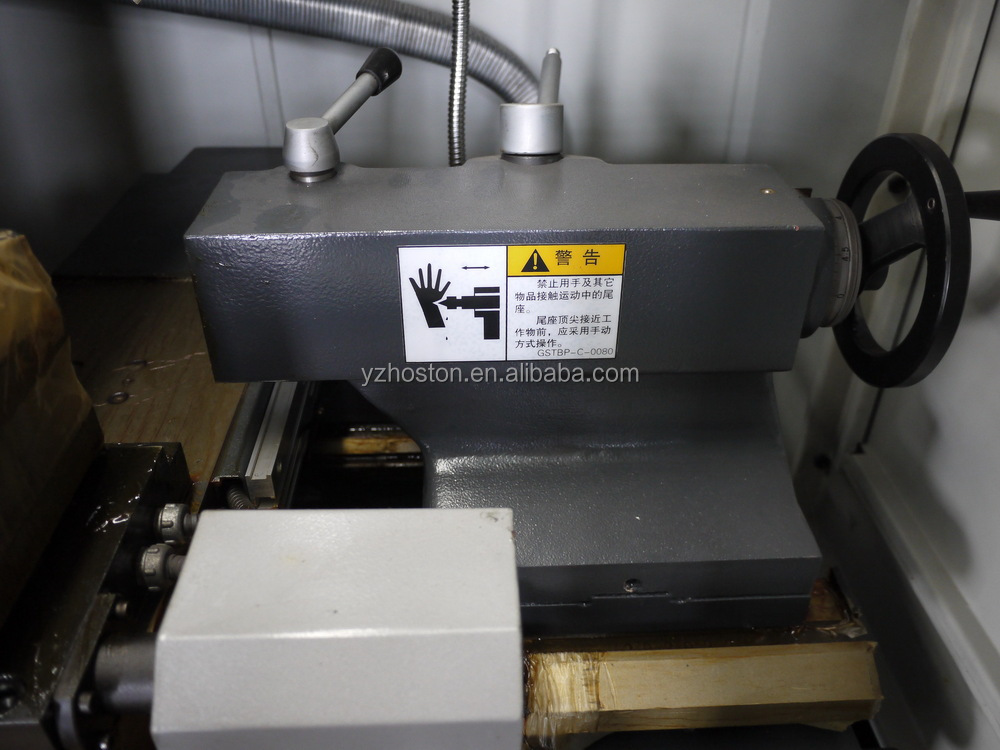

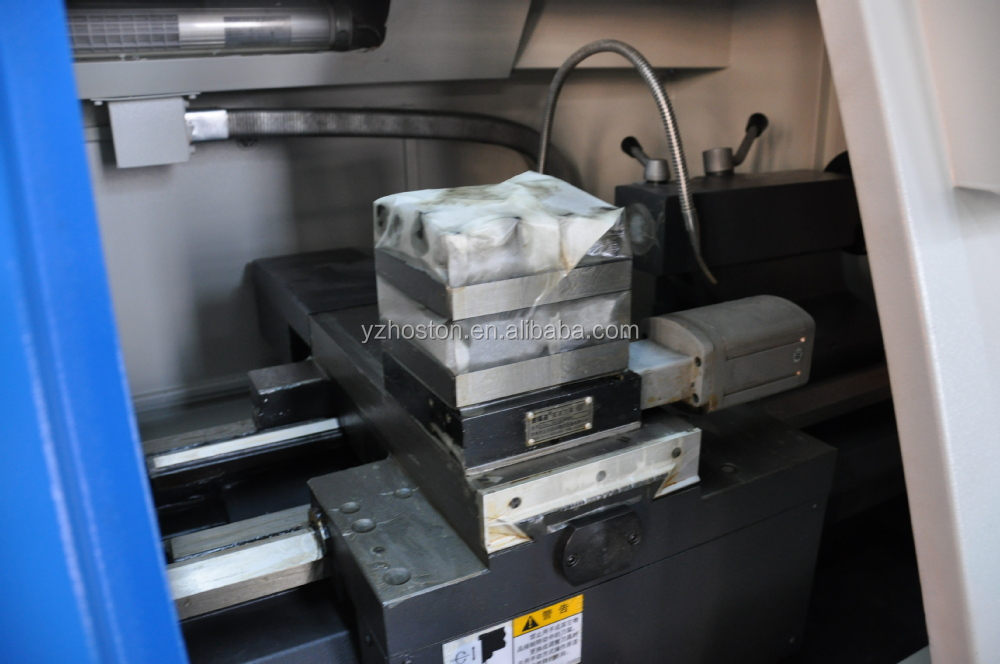

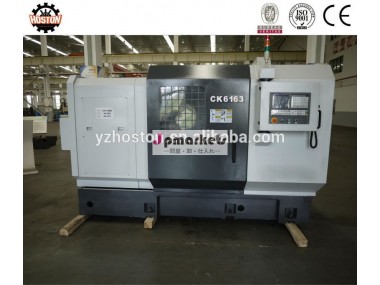

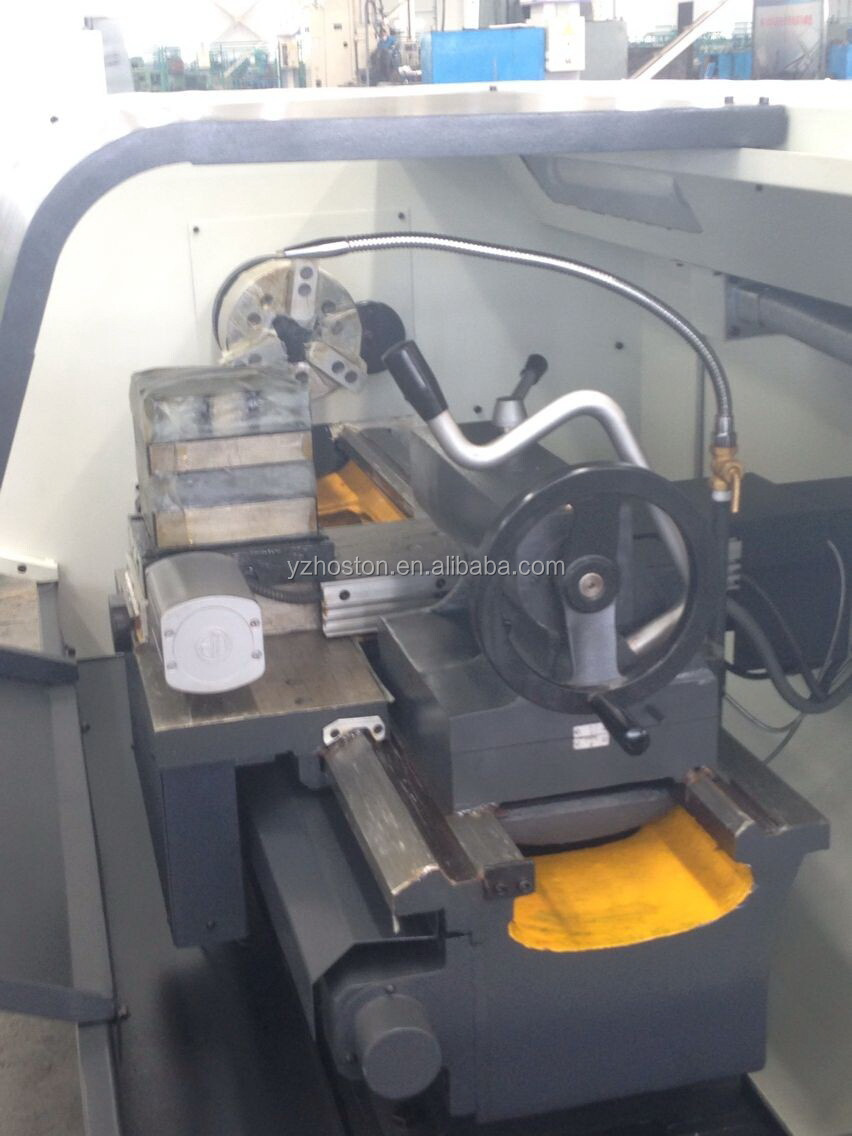

のマシンの写真:
