製品情報
原産地: | 中国(本土) | 銘柄: | st | モデル番号: | Hu2c220m-cri13、 胡シリーズ | タイプ: | アルミニウム電気分解コンデンサー | 適用: | 一般目的 | パッケージのタイプ: | 穴を通して | キャパシタンス: | F47ミュー3.3〜 | 評価される電圧: | 450v160〜 | 実用温度: | -40+105°c〜 | 静電容量許容差: | ±20%で120hzの、 20℃ |
包装
包装: | テープ、 リールとバルク |
仕様
る

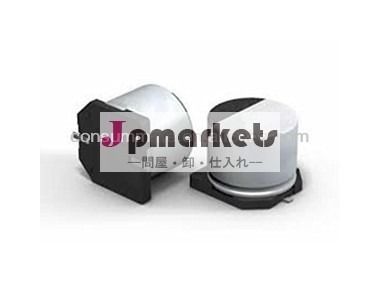

製品の説明胡シリーズ
仕様
高電圧に半ば
1.広い温度範囲で動作して〜- 40+105・度; c
2.負荷寿命5000時間の
3.rohs指令を遵守することは、
アイテム | 特性 |
動作温度範囲 | 〜- 40+105・度; c |
電圧範囲 | 450v160〜 |
静電容量範囲 | 3.3-47uf |
静電容量許容差 | ± 20%で120hzの、 20・度; c |
漏れ電流 | 漏れ電流・ル; または0.04cv100uaを、 いずれか大きい方( 後に2分印加定格電圧の) |
誘電正接
測定周波数: 120hzの、 温度20・度; c
定格電圧( v) | 250160〜 | 400、 500 |
日焼け・eth;( max) | 0.15 | 0.20 |
負荷寿命
5000時間後にアプリケーションの定格電圧で105・度; c、 彼らが出会う特性を以下に記載されている。
静電容量の変化 | 以内に& plusmn; の20%initialvalue |
誘電正接 | 200%または指定された値の少ない初期s |
漏れ電流 | 少ない初期値または指定された |
送料・包装
図面( ユニット: mm)
寸法( 単位: mm)
ø dxl | 12.5x13.5 | 12.5x16 | 16x16.5 |
、 | 4.7 | 4.7 | 5.5 |
b | 13.0 | 13.0 | 17.0 |
c | 13.0 | 13.0 | 17.0 |
E& plusmn; 0.2 | 4.6 | 4.6 | 6.7 |
l | 13.5 | 13.5 | 16.5 |
リップル電流の周波数許容係数
周波数 | 50hz | 120hzの | 300hz | 1khzの | 10khz~ |
係数 | 0.80 | 1.00 | 1.25 | 1.40 | 1.60 |
