製品情報
| タイプ: パイプ製造ライン | 管材料: 炭素鋼 | 適用: エネルギー供給の管 |
| 原産地: 中国(本土) | 銘柄: hengxing | モデル番号: Hx-273 |
| タイプ: 溶接管製造マシン | 以上のモデル: hx219、 hx165、 hx125、 hx89、 hx76、 hx60、 hx50等 |
包装
| 包装: 木製ケースや顧客のrequirmentに従って |
仕様
鋼中空部生産ラインの機械1.od: 100-273mm2.厚さ: 4〜12ミリメートル3.ラウンドを生成することができ、 正方形の、 長方形パイプ。
親愛なる顧客、
これはadaおかげで当社の製品に関心をお。 あなたの照会を歓迎する、 私はあなたに答えるできるだけ早く。
以下はあなたの参照のための、 我々はあなたの条件に応じて設計することができ。
、。 コモディティ: 鋼中空部生産ラインの機械
b。 最終製品の仕様鋼中空部
| コモディティ | 高周波鋼チューブミル |
| 丸パイプサイズ( mm) | -100mm273ミリメートル |
| 角パイプサイズ( mm) | 80mm*80mm- 215mm*215mm |
| パイプの厚さ( mm) | 4ミリメートル- 12ミリメートル |
| 材料 | 炭素鋼コイル( gbq195- q345); の合金鋼のコイル; api5lx42-x80 |
| パイプの長さ( m) | 6- 12m |
| 長さの許容差( mm) | ± 3mm |
| 線の方向 | 右または左( オペレータの側から) |
| 生産速度( m/min) | 0〜25メートル/min |
| 溶接機 | 高周波溶接機 |
| 技術的な流れ | スクロールアップ・rarr;アンコイル・rarr;平坦化・rarr;切削ヘッド、 テール・rarr;ストリップスチールヘッド- テールバット溶接・rarr;ルーピングストレージ・rarr;を形成する・rarr;高- 高周波誘導溶接・rarr;外部バリを除去する・rarr;冷却・rarr;切断・rarr;・収集をチェックする・rarr;バインディング・rarr;倉庫にアクセスする。 |
| チューブの底部のパスライン/ラインパワー/電気入力電力など。 | 機密情報と詳細に属しているパラメータは、 二重引用符に知られている |
c。 鋼中空部から構成され、 全生産ラインの機械
この句はアンコイラ、 給餌機、 mahcine平坦化、 せん断・溶接機、 水平アキュムレータ、 成形・サイジングミル、 誘導hf溶接機、 冷却装置、 ビーズトリマーシーム、 アニーラー、 pullingoutデバイス、 カットオフ機械、 テーブルコンベア、 ハイドロテスト機器、 扁平試験機器、 端が直面している・面取り機、 矯正テスター、 非- 破壊的な検査機器、 とdismensionサイズの測定、 重量mearsurer、 画家マーク、 油絵画家保護、 マシンを集める、 マシンを梱包。
d。 鋼中空部の複数のモデル生産ラインの機械
| アイテム | ラウンドパイプ外径 | 正方形の/長方形パイプ | 壁の厚さ | 最大。 速度 | 主電動機 | h。 f溶接機 |
| Hx-16 | ・φ; 0.3~・φ; インチ0.6 | 7・回; 7mm | 0.3〜1.0ミリメートル | 100m/min | 22キロワット | 60kw |
| (専修φ; 8mm~・φ; 16ミリメートル) | 15・回; 15mm | |||||
| Hx-20 | ・φ; 0.4~・φ; 1.0インチ | 8・回; 8mm | 1.0mm0.4〜 | 90m/min | 45キロワット | 100キロワット |
| (専修φ; 10mm~・φ; 25mm) | 20・回; 20mm | |||||
| Hx-25 | ・φ; 0.4~・φ; 1.2インチ | 8・回; 8mm | 0.5〜1.5mm | 90m/min | 45キロワット | 100キロワット |
| (専修φ; 10mm~・φ; 30mm) | 25・回; 25mm | |||||
| Hx-32 | ・φ; 0.5~・φ; 1.5インチ | 10・回; 10mm | 1.8mm0.5〜 | 90m/min | 75キロワット | 100キロワット |
| (専修φ; 12mm~・φ; 38ミリメートル) | 30・回; 30mm | |||||
| Hx-45 | ・φ; 0.63~・φ; 2.0インチ | 13・回; 13ミリメートル | 0.6~2.0ミリメートル | 80m/min | 45キロワット・回; 2 | 150キロワット |
| (専修φ; 〜16mm・φ; 51ミリメートル) | 40・回; 40mm | |||||
| Hx-50 | ・φ; 0.8~・φ; 2.5インチ | 16・回; 16mm | 0.8~3.0mm | 70m/min | 75キロワット・回; 2 | 200kw |
| (専修φ; 20mm~・φ; 63.5ミリメートル) | 50・回; 50mm | |||||
| Hx-60 | ・φ; 1.0~・φ; 3.0インチ | 20・回; 20mm | 1.0~3.5mm | 70m/min | ９０kw・回; 2 | 200kw |
| (専修φ; 25mm~・φ; 76ミリメートル) | 60・回; 60mm | |||||
| Hx-76 | ・φ; 1.2~3.5inch | 25x25mm | 1.0~4.0ミリメートル | 70m/min | 132kw・回; 2 | 300キロワット |
| (専修φ; 30mm~・φ; 89ミリメートル) | 7070mm | |||||
| Hx-89 | ・φ; 1.60~・φ; インチ4.00 | 30・回; 30mm | 1.5~4.5ミリメートル | 65m/min | 132kw・回; 2 | 300キロワット |
| (専修φ; 40mm~・φ; 100mm) | 8080mm | |||||
| Hx-125 | ・φ; 1.60inch~5.00inch | 35x35mm | 1.8~5.5mm | 45m/min | 160kw・回; 2 | 400kw |
| (専修φ; 40mm~・φ; 130ミリメートル) | 100100mm | |||||
| Hx-165 | ・φ; 2.00~6.50inch | 40・回; 40mm | 2.0~6.0mm | 45m/min | 200kw・回; 2 | 500kw |
| (専修φ; 50mm~・φ; 165ミリメートル) | 130・回; 130ミリメートル | |||||
| Hx-219 | ・φ; 3.50~8.60inch | 7070mm | 4.0~8.0mm | 40m/min | 200kw・回; 2 | 600kw |
| (専修φ; 89mm~・φ; 219ミリメートル) | 170・回; 170ミリメートル | |||||
| Hx-273 | ・φ; 4.00~10.7inch | 8080mm | 4.0~12mm | 25m/min | 320キロワット・回; 2 | 800kw |
| (専修φ; 100mm~・φ; 273ミリメートル) | 215x215mm |

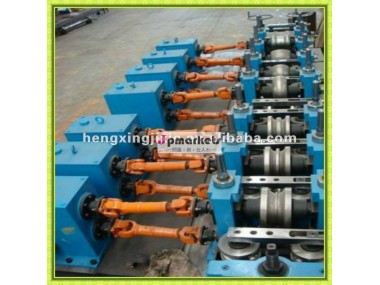

e。 サンプル写真の鋼中空部生産ラインの機械
