包装
| 包装: 木製ケース |
仕様
1.1年間の保証2.iso9001-2008、 ce
製品の説明

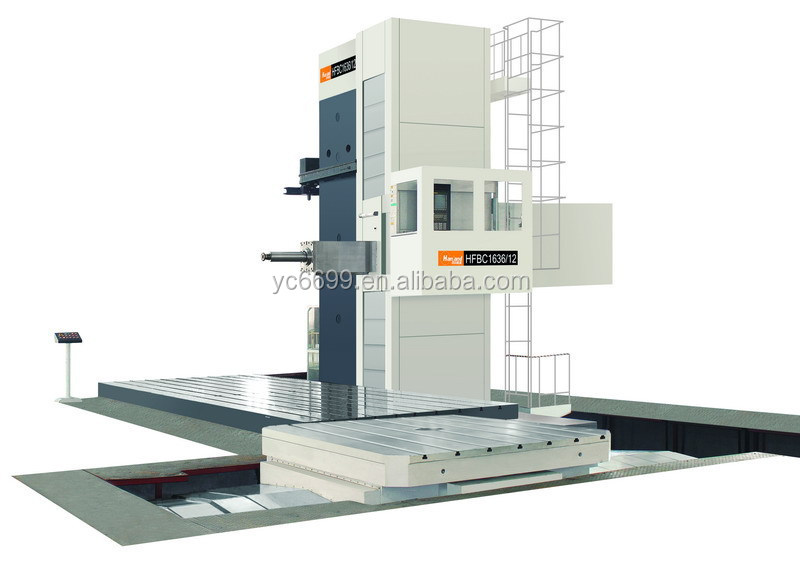

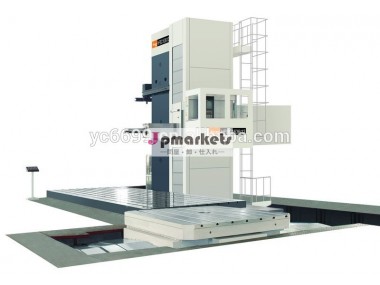

hpbc1330フロアタイプボーリングマシン
単一列の用のマシンを、 サイド吊り下げボックス、 コンソールフライス盤とボーリングマシン。 工作機械工作機械のための列に沿って移動について、 x軸旋盤のベッド、 スピンドルボックスに沿って上下に移動する欄のy軸、 正方形のラムz用ncに軸に前後に動き、 頭の中で 株式、 スピンドルは、 ramにに引っ越し、 w軸。 回転テーブルを使用しているときに選ばれ、 回転テーブルz1軸垂直方向の移動のための。 用回転テーブルb軸回転運動。 工作機械は、 主にすべてに使用され種類の大規模かつ媒体- 大型の部分、 基本的な部分、 ボックスなど多くの種類の部品加工。 高効率で機械、 高精度完成したパーツのフライス加工、 掘削、 退屈な、 リーマ、 タッピング及び他のプロセス、 リニア補間を実現することができ、 スパイラル補間、 アーク補間、 任意4- 軸加工リンケージ、 等。 ターンテーブルを装備することができnc加工範囲を大幅に増やしの工作機械。 広く一般的に使用する機械、 航空、 航空宇宙、 自動車用、 原子力産業.
モデル | hfbc1320 | hpbc1325 | hpbc1330 |
スピンドル径 | ミリメートル130 | ミリメートル130 | ミリメートル130 |
ワークテーブルサイズ( l・回; w) | オプション | オプション | オプション |
回転テーブルcncスライディング | オプション | オプション | オプション |
の列の移動量( x) | ミリメートル4000 | ミリメートル4000 | ミリメートル4000 |
ヘッド 垂直移動在庫( y) | 2000mm | 2500mm | ミリメートル3000 |
ラムの旅( z) | 1000mm | 1000mm | 1000mm |
ボーリングスピンドル軸方向の移動量( w) | ミリメートル800 | ミリメートル800 | ミリメートル800 |
最大。 退屈な直径とボーリングスピンドル | ミリメートル500 | ミリメートル500 | ミリメートル500 |
最大。 掘削径 | 50 | 50 | 50 |
送り速度( x、 y、 z1) | ミリメートル1-1500/min | ミリメートル1-1500/min | ミリメートル1-1500/min |
送り速度( z、 w) | ミリメートル1-1500/min | ミリメートル1-1500/min | ミリメートル1-1500/min |
送り速度( b) | 0.003-0.6rpm | 0.003-0.6rpm | 0.003-0.6rpm |
急速なスピード( x、 y、 z1) | ミリメートル8000/min | ミリメートル8000/min | ミリメートル8000/min |
急速なスピード( z、 w) | 6000mm/min | 6000mm/min | 6000mm/min |
の回転速度のテーブル | 2.5回転 | 2.5回転 | 2.5回転 |
位置決め精度( x、 y、 z、 z1,w) | ミリメートル0.015/1000 | ミリメートル0.015/1000 | ミリメートル0.015/1000 |
位置決め精度( b) | ± 10" | ± 10" | ± 10" |
繰り返し位置決め精度( x、 y、 z、 z1,w) | ミリメートル0.008/1000 | ミリメートル0.008/1000 | ミリメートル0.008/1000 |
全体寸法( l・回; w・回; h) | 7240用・回; 4500・回; 4100ミリメートル | 7240用・回; 4500・回; ミリメートル4600 | 7240用・回; 4500・回; ミリメートル5000 |
