製品情報

条件: 新しい	タイプ: 管の溶接機	管材料: 炭素鋼
適用: エネルギーパイプ、 オイルパイプ、 ガス管	原産地: 中国(本土)	銘柄: zhongqing
モデル番号: 273hf管溶接ライン	力(W): 1866kw	パイプ材: q195、 q215、 q235、 j55、 x70

包装

包装: カートン

仕様

それはオイル管、ガス管およびエネルギー管のために使用した鋼管を作り出す。

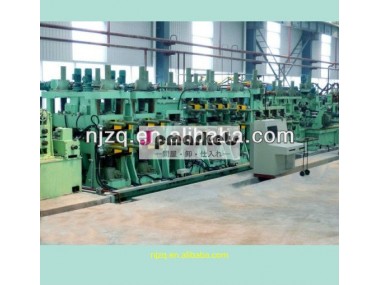

273erwパイプライン:

を形成するとサイジングユニットとの組み合わせを使用しff形成ffx生成するために形成するhf誘導溶接鋼管を介して。 高周波誘導加熱方式用途または接点溶着、 私。 e。 鋼管ミルに送り込まれるが形成されることにより、 プロファイル成形ロールパイプへ。 表皮効果と近接効果と高周波電流の、 濃縮された電気が誘発される上に、 接合面のフリンジパイププロファイルそれをヒートアップするために迅速に溶接温度、 圧接と仕上げときに一緒に圧迫され縞を絞ることによってパイプロール。 正規化後、 冷却、 サイジングとプライマリ矯正、 希望のサイズの鋼管が製造される。

構造的なパイプ: q215、 q235、 q345、 20#

技術基準: gb/t3091jisg3452jisg3444g3445としてjis

設計ガイドライン:

• 保守性と生産性を向上させるために
• の安全要件を満たすためにマルチ- 製品の小さな- バッチ生産
• に環境を改善し、 操作における安全性
• 安定性を改善するためは、 製品の品質の
• 収量を向上させるためのライン
• 機器のコストを低減するために

ラインの利点:

共有よりロール、 簡単に調整、 高品質溶接シーム、 頑丈な機械フレーム、 簡単な操作とメンテナンス。





高- 周波数鋼チューブミル、 を生成するために使用マイルド炭素鋼溶接チューブ、 外径範囲以内にチューブ鋼の生産能力は4.76ミリメートル〜219ミリメートルから、 壁の厚さの範囲は0.3mmから8mmまで。



Apiのモデル、 主に生産高レベルの鋼管、 そのようなデリバリパイプの石油や天然ガス、 石油井戸のケーシングなど。 のための要件を材料と品質は、 非常に厳格な。 ミルはセクションを装備機器及び技術設備、 いるかのようにこのようなアニーリング、 空気- 冷却されるロールテーブル、 超音波検査、 高圧油圧試験機など。





273メインtechnicalパラメータ:

ミル速度: 20~60m/min;



場合600kwソリッドステート高周波溶接機( 中国が作る) が使用され、 回線の速度推定することができ:



外径		厚さ
長方形のパイプ	角パイプ	4.0	5.0	6.0	7.0	8.0	10.0	12.5
100・回; 60	80・回; 80	65	50	45	--	--	--	--
120・回; 60	90・回; 90	62	48	43	--	--	--	--
120・回; 80	100・回; 100	60	45	40	38	--	--	--
160・回; 80	120・回; 120	55	45	40	35	33	26	--
180・回; 100	140・回; 140	50	45	38	32	30	25	20
200・回; 100	150・回; 150	45	42	35	32	30	25	20
200・回; 120	160・回; 160	45	42	35	32	30	25	20
	180・回; 180	40	38	32	30	28	22	20
	200・回; 200	38	35	32	30	28	22	20



 形成方法: ff形成

出力容量: 100、 年間000t/per
