製品情報
| 条件: 新しい | 原産地: 中国(本土) | 銘柄: クリスタル |
| モデル番号: m400 | タイプ: 縦 | CNCまたはない: CNC |
| 電圧: 380v | 力(W): 2.2キロワット | 次元(L*W*H): 1460*1940*2180mm |
| 重量: 1150kg | 認証: ce | 保証: 1年 |
| 提供される売り上げ後のサービス: 利用できる海外サービスセンター | 材料: 鋳鉄 | パッケージ: 木製ケース |
| cncシステム: シーメンス、 knd、 gskなど |
包装
| 包装: 木製ケース |
仕様
1.。 高い自動/精度2.エネルギー- 省エネ; 3.低価格/高品質; 4.優れた剛性と安定性5.メーカー

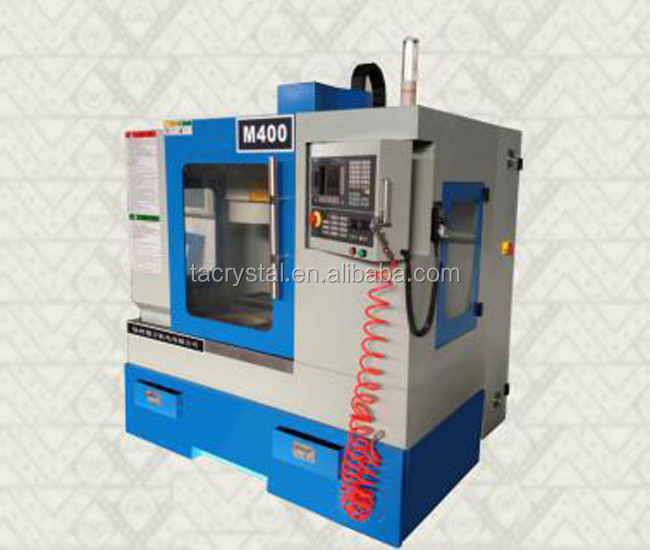

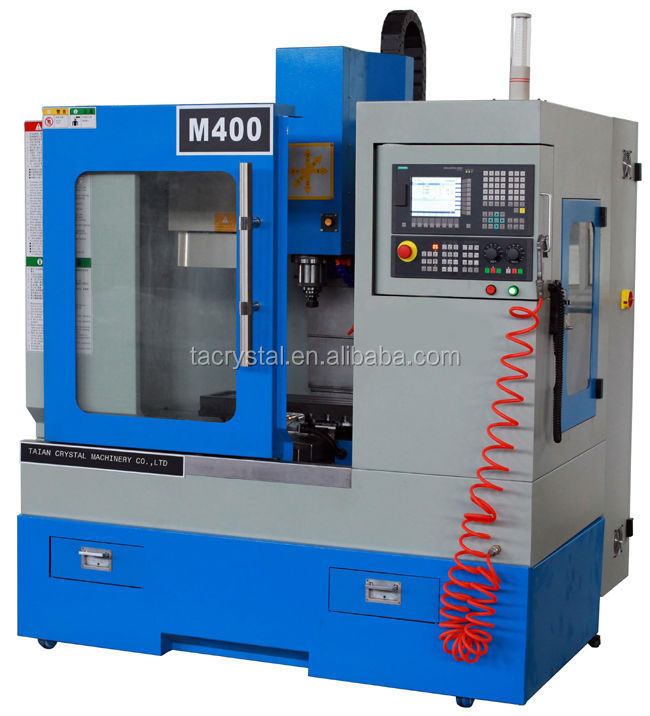

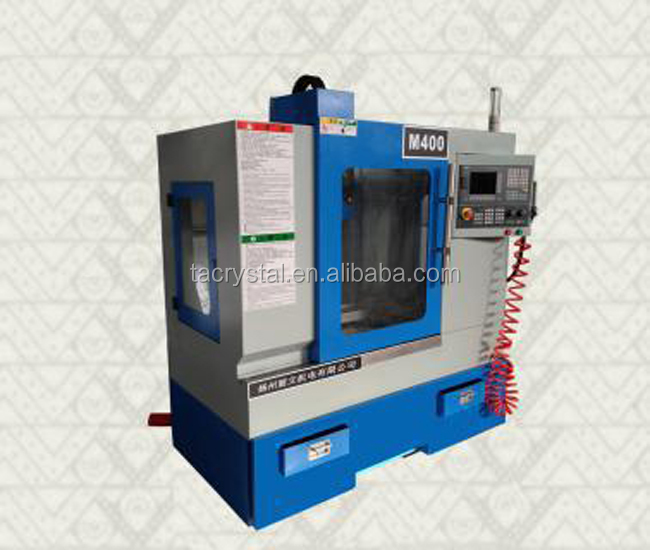

小さな低価格cncフライス盤m400
、。 特徴
1。main構造旋盤のベッドやコラム 合理的なファブリックの補強を採用を強化するために地震に対する。
2。することはできません、 型崩れになると チップの除去流暢である。。
3。 3軸はインストールledリニアガイドレール、 下で高精度を維持するために高- 高速動作が長い時間のために。 動きが速い位置決め時間を短縮することができ、 生産性を高める。
4。の構造精密圧力機器は自動潤滑装置と接続されている、 使用を特殊ベアリングために使用されているボールねじいることを確認してあり、 輪郭位置決め精度制御精度と携帯軸剛性。
5。フィードの軸サーボ3つの軸は、、 スピンドルサーボリジッドタップ機能付きスピンドル、 加工精度を向上させるために、 を減らすために処理時間と生産性を向上させる。
6。を選択することができcncコントローラの元のためのシステムはマシン
b。 仕様
モデル | m400 |
テーブルのサイズ(ミリメートル) | 760・回; 210 |
T- スロット | 14・回; 3・回; 63 |
最大負荷( kg) | 200 |
旅行のx軸( mm) | 400 |
旅行のy軸( mm) | 230 |
旅行のz軸( mm) | 500 |
テーブルに主軸端までの距離( mm) | 110-610 |
コラムまでの主軸中心からの距離( mm) | 320 |
主軸テーパ | iso30 |
スピンドル回転数( rpm) | 6000/8000/10000 |
mpa | 0.6 |
スピンドルサーボモータ電力( kw) | 2.2 |
スピンドルモータトルク( nm) | 27 |
X/y/z軸のサーボモータトルク( mm) | 4 |
X/y/z軸最大送り速度( mm/min) | 5000 |
X/y/z軸最大高速移動速度( mm/min) | 12000 |
クーラントポンプ電力( w) | 120 |
定格流量( l/min) | 25 |

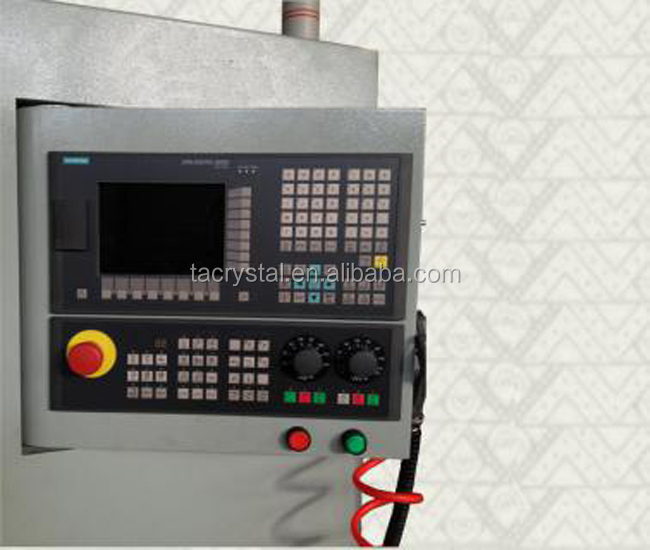

cncコントローラ | ジーメンス808d |
位置決め精度( mm) | ± 0.012 |
、繰り返し精度( mm) | ± 0.006 |
正味重量/grossの重量( kg) | 1150/1250 |
梱包サイズ( mm) | 1460・回; 1940年・回; 2180mm |
c。 製品概要
1,全体的な構造用途は高靭性、 高鉄製造、 非常に効率的なアニーリングと後の熱処理、 効果的に排除しそれ材料内部応力、 の精度を確保するための最高の安定性と耐久性。
2,スタンドは大きなスパンカラム設計、 高い剛性を持ってと高い安定性。 強いに接続、 それ、 安定した大規模な鋳造旋盤のベッド、 精度を確保するための部品や精密機械加工。
3,スタンドの後ろの列のカウンターウエイトシステム、 そしてそれは二軸延伸、 ので、 よりスムーズに移動するスピンドルボックスは切断,効果的に抑制しの負の影響を振動,精度を確保するための要件を。
4,3軸p3精密ボールねじを使用し、 プリロードと協力しダブルナットワッシャー、 事前にバックラッシュをなくす、 高い安定性を達成するために、 繰り返し精度の位置決め精度。
5,3軸工作機械がインストールされている高精度リニア転がり案内、 を確保するための高精度加工、 一方の早送り速度を増加させた。
6,3軸駆動飼料を使用しサーボモータとねじストレートリーグ、 安定した送信、 なしバックラッシュと。 そして、 それは良い剛性と減衰性能、 が大いに良くなった動剛性の伝送システム
7,精度高- 速度とacサーボモータスピンドルユニットを介して接続して同期ベルト、 低ノイズ、 少し振動、 低発熱量。 フライス加工のために利用できる、 掘削、 リーマ、 退屈な、 連、 タッピングおよび他の処理。
8.カラムには、 大規模z軸の移動量( 最大500mm)、 高の処理になるようにする必要がありノーワーク大型工作機械、 と同時に4を追加するための十分なスペースを残して番目の軸等。
9.板金統合設計、 包括的な保護、 良い整合性、 高い不浸透性。 オープンドアのデザインをスライド、 のためのより便利なワークロードとアンロード。
