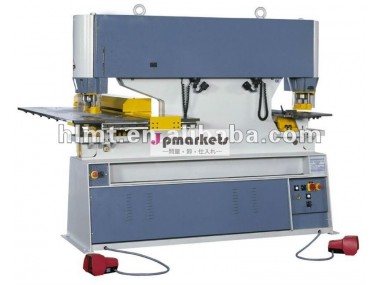

製品情報

条件: 新しい	CNCまたはない: CNC	動力源: 油圧
原産地: 中国(本土)	銘柄: ヘレン	モデル番号: Q35y-20
のfuction: カット、 曲げ、 パンチ	定格電力: 5.5キロワット	重量: 2,600kg

包装

包装: 鋼鉄ロープで、容器で固定される全機械覆われるポリ塩化ビニールのフィルム非常に安全なか木の場合と

仕様

郵送物5.Small次元の容易な操作の前の1.STEEL鉄の労働者2.CertificateのセリウムISO 3.Manualの注入4.Debug

構造および特性への紹介:



Q35Yシリーズ油圧結合された打つ&shearing機械は切れることができ、版、角形材、角度、丸棒のようないろいろな種類の材料を打つことは、等運ぶ。産業油圧鉄工は企業で良質の標準に設計され、造られた。 この有益な機械は厳しい製作の店にこの先数十年間役立つ。 この機械は速い配達のための在庫に普通ある。



1.Punching

 普遍的な穿孔器およびダイスのフルレンジ利用できなさいありなさい。 独特な様式は打ち、大きいチャネルの打つ大きい山形鋼を可能にする。 操作の容易さのためのストリッパーの振動離れた設計の大きい観覧窓。 定規が付いている大きい二つの部分から成った測定テーブルおよび標準的な付属品として停止。 変更の急速な取り替えのためのクイックチェンジのカップリングのナットそして袖



2.Shearing

 円形および角形材のせん断にいろいろなサイズのための多数の穴がある。 調節可能円形か角形材、チャネルまたはビーム切断のための装置を維持しなさい。 最大安全のために大きく強い守ること。 角度のせん断に45°both上および底足で角度を切る機能がある。 これはオペレータに完全な溶接のための額縁のコーナーを作る機能を与える。 失われる最低材料および醜状である質の切口のための菱形の刃。 正確な版の切断のための容易に調節可能な止め金装置。 はめ込まれたスケールと腕を平方する大きい15 ″。 質の切断のための特別な反歪められた刃。 より低い刃は4つの使用可能な端を備えている。 ギャップをねじが可能にする調節する必要とされるシムをない



3.Notching

 独特な設計は角度およびフラットバーの切断を可能にする。 精密な位置のための電気連結の安全監視そして3つの測定停止。 この油圧鉄工のノッチを付けるセクションは金属板、山形鋼および大いに多くにノッチを付けるために完全である。 ノッチを付ける場所にまた物質的な停止が付いている特大テーブルがある。 機械のこのセクションはまたノッチを付けられる任意Vと準備することができる



4.Bending

 また500mmの下で版を曲げなさい。 機械のすべての部品は安全、機能、機能および維持の良質である





モデル	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30
圧力(トン)	55	75	110	140
Max.cuttingの厚さ(mm)	16	20	25	30
版の強さ(N/mm2)	≤450	≤450	≤450	≤450
切削角(程度)	7°	8°	8°	8°
1回の打撃(mm)のSheraingのサイズ	16*250 8*400	20*330 10*480	25*330 16*600	30*355 20*600
ラムのstroks (mm)	80	80	80	80
打撃(cpm)の数	8	8	6	6
喉の深さ(mm)	300	355	400	600
打つ厚さ(mm)	16	20	25	26
Max.Punchingの直径(mm)	25	30	35	38
主要なモーター(kw)の力	4	5.5	7.5	11
全体寸法(L*W*H) mm	1640*730*1770	1860*800*1900	2355*960*2090	2680*1040*2300
機械(kg)の重量	1600年	2000年	4800	6800
