製品情報
| 原産地: 中国(本土) | 銘柄: 接続する | モデル番号: Cn- yjzwc |
| タイプ: 絶縁材のスリーブを付けること | 材料: 磁器 | 適用: 高圧 |
| 評価される電圧: 66kv-500kv | 引張強さ: 高強度無機電気磁器の安定した性能を持つ。 | ケーブル端子: 複合材ブッシング屋外端子 |
包装
| 包装: 紙箱や木箱。 |
仕様
1.多くの国に輸出し2.輸入機器最高の競争力のある価格で最高の品質を保証する3.専門の販売チーム

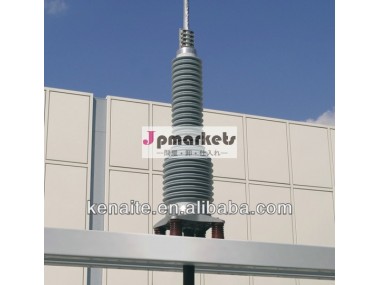

厳格なドライcn-yjzwgg4屋外端子
製品紹介
当社が提供する厳格なドライcn-yjzwgg4シリーズ端末は屋外のために広く使用さ屋外高- 電圧架線やケーブルとのコネクショングレードの防汚グレードiv。 彼らは端子で構成されてい、 ストレスコーン、 剛性鋳造ブッシング、 と尾管。 我々が使用する輸入された液状シリコーンゴムを作るためにゴム射出成形ストレスコーン、 コーンプロップ位置バネを使用して取り付ける構造を持っている長期- 長期安定性の持続的なホールド力と電界均一な能力。 剛性鋳造ブッシングを使用してエポキシグラスファイバーでスカート構造シリコーンゴムでコーティングされた絶縁チューブ。 全体的には円錐形で優れた防汚性フラッシュ、 耐候性、 抗- リークマーク、 抗- 浸食や撥水能力。 を充填する必要はありませんsf6ガスであり、 絶縁油には、 それがより安全で信頼性の高い。 本製品は、 コンパクトで軽量および小さいサイズ、 シリコーンドライを持っていないだけコンパクト端末、 爆発- 防滴性能、 が、 を持っていることも碍管と複合材ブッシングのリジッドサポート機能。 それは簡単にインストールでき、 効果的に確保するため長期- 長期製品の安全な動作。 私たちの製品は複数のシールを使用して効果的にすることができる構造の漏洩を防止水浸と絶縁油。 すべてのシールはインポート使ってまたはシリコンゴム材料nbr。 すべて、 ファスナーの生- 材料は良いが付いているステンレス鋼防水シール性能。
この屋外端末は、 唯一のブッシングの利点と爆発- 証拠、 リジッド、 乾燥した、 の石油とガスの自由、 それは最初の選択肢であるユーザーの過半数の電気。
乾燥したセルフ- 支持用に設計された電圧クラス終了は145kvと過酷な環境下での操作。 から、 それは無料または任意の絶縁液体ゲル。 高分子絶縁ケーブルの様々なデザインを採用することができるとシールドに対すると金属シース。 沿面を高分子住宅極端な長さにロングカバー汚染のレベルに応じて60071-11996年iec、 iec60071-21996年およびieee- 1313.1- 1996.その機械的性能は次のようなもの、 従来のオイル- 満たされたコンポジットハウジングと終端。 終端は簡単に分離可能とで構成されていプラグ- で部分とエポキシ樹脂絶縁体で保護直接成形シリコーン小屋ハウジング。 に起因する寸法カットバックの短いケーブルプラグ- 中時代をインストールするために必要が非常に短くて終端が遠いことができに低減されるショートした場合によるリンクケーブルプレ- をインストールするプラグ- で現場で。 プラグをで- と同様であるプラグ- で接続し開閉装置と併用ドライ/変圧器終端。
電圧レベルのケーブル支持セクションは以下の通りです:
48/66kv~56/77kv150~1400mm・sup2;;
64/110kv~76/138kv240~1600mm・sup2;;
127/220kv~290/500kv400~3000mm・sup2;;
厳格なドライ鋳造ブッシングの屋外端末だけでなく、 持っていのすべての利点複合鋳造ブッシング、 次の優れた性能だけでなく、:
オイル- 無料: 乾いた構造を使用して、 の石油とガス- 無料。
簡単なインストール: ブッシングが付属していので高- 電圧シールドチューブ、 ときに対処ケーブルはありません火災の処理を行う必要がありほとんどのためにケーブルの絶縁体、 大幅に減少し、 労働コスト。
テクニカルデータシート
厳格なドライcn-yjzwgg4テーブル屋外端子構造のサイズ
サイズ | モデル | 66kv | 77kv | 110kv | 138kv | 220kv | 500kvの |
h | Cn-yjzwgg4 | 980 | 1500 | 1650 | 2450 | 5800 | |
、 | Cn-yjzwgg4 | 1700 | 2200 | 2350 | 3300 | 6750 | |
b | Cn-yjzwgg4 | 1410 | 1935年 | 2085 | 3100 | 6500 | |
c | Cn-yjzwgg4 | ・φ; 430 | ・φ; 450 | ・φ; 650 | ・φ; 800 | ||
d | Cn-yjzwgg4 | ・φ; 200 | ・φ; 260 | ・φ; 350 | ・φ; 500 | ||
e | Cn-yjzwgg4 | 4- ・φ; 25eqs | 4- ・φ; 25eqs | 6- ・φ; 32eqs | |||
典型的な図面:
